Маркировка сталей: расшифровка легированных сталей

16 апреля 2021, 10:00

стали 02.png


Деятельность металлургии железа насчитывает более 3000 лет практики. Современные технологии придают сталям различные свойства и подвергают различным воздействиям. Существующие свойства и классификация насчитывают более 2500 марок различных сплавов. В 21 веке, производители стали получают ее тремя основными способами: мартеновским, электродуговым и кислородно-конверторным.


Сталь - сплав железа с углеродом, где углерода меньше 2%. В составе стали присутствуют постоянные примеси: марганец Mn (0,7…0,8 %), кремний Si (0,1…0,3 %), фосфор Р (~ 0,07 %), сера S (~ 0,06 %).


Как научиться понимать все значения в маркировке сталей?

Маркировка легированных сталей: расшифровка


Сталь обозначается буквенными и числовыми символами. Буквами в маркировке сталей обозначают легирующие элементы. Цифры указывают содержание углерода в стали в сотых долях процента. Для обозначения используют большинство букв русского алфавита. Не используются буквы Ё, Ж, З, Й, О, Ъ, Ы, Ь. Легированные стали по содержанию легирующих элементов делятся на три группы: низколегированные (до 2,5% в сумме легирующих элементов), среднелегированные (от 2,5% до 10%), высоколегированные (от 10% до 55%). Легирующие элементы придают стали высокие конструкционные свойства, а также служат для получения сталей с особыми свойствами.



Химический элемент и условное обозначение сталей


Условное обозначение Элемент Химический элемент

А

Азот

N

Б

Ниобий

Nb

В

Вольфрам

W

Г

Марганец

Mn

Д

Медь

Cu

Е

Селен

Se

К

Кобальт

Co

М

Молибден

Mo

Н

Никель

Ni

Р

Бор

B

С

Кремний

Si

Т

Титан

Ti

Ф

Ванадий

V

Х

Хром

Cr

Ц

Цирконий

Zr

Ю

Алюминий

Al


Приведем пример. Сталь 12Х18Н10Т расшифровывается так: сталь легированная конструкционная.

12Углерод. Количественная доля содержания углерода в сплаве (0,09%);

X18Хром. Во всем объеме содержание хрома колеблется в районе 18%;

H10Никель. Содержание никеля 10%;

Т Титан. Отсутствие цифры при титане означает его содержание не превышает 1,0%−1,5%


Заглушка АТК.png

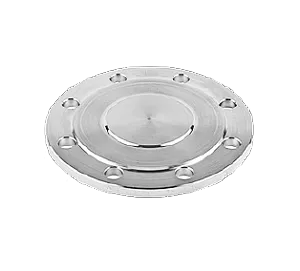

Фланцевая заглушка
сталь 12Х18Н10Т

     Фланец ворот.png

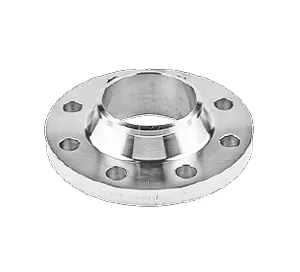

Фланцы воротниковые
сталь 12Х18Н10Т

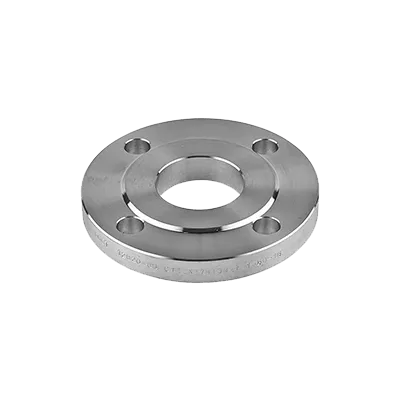

Фланцы плоские
сталь 12Х18Н10Т

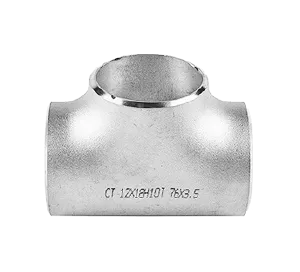

Тройники
сталь 12Х18Н10Т




Переходы
сталь 12Х18Н10Т

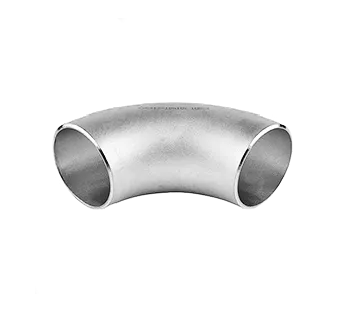

Отводы
