Сталь
Стандарт
Диаметр (DN)
Давление (PN)
Исполнение
Цена
Сталь09Г2С СтандартТ-ММ-25-01-06 Диаметр (DN)600 Давление (PN)4,0 ИсполнениеIII
267 601 ₽
В избранное Подробнее
Сталь20 СтандартТ-ММ-25-01-06 Диаметр (DN)600 Давление (PN)4,0 ИсполнениеIII
246 784 ₽
В избранное Подробнее
Сталь09Г2С СтандартТ-ММ-25-01-06 Диаметр (DN)600 Давление (PN)6,3 ИсполнениеIII
238 090 ₽
В избранное Подробнее
Сталь09Г2С СтандартТ-ММ-25-01-06 Диаметр (DN)600 Давление (PN)6,3 ИсполнениеII
236 419 ₽
В избранное Подробнее
Сталь20 СтандартТ-ММ-25-01-06 Диаметр (DN)600 Давление (PN)6,3 ИсполнениеIII
220 992 ₽
В избранное Подробнее
Сталь20 СтандартТ-ММ-25-01-06 Диаметр (DN)600 Давление (PN)6,3 ИсполнениеII
219 249 ₽
В избранное Подробнее
Сталь09Г2С СтандартТ-ММ-25-01-06 Диаметр (DN)600 Давление (PN)4,0 ИсполнениеII
210 149 ₽
В избранное Подробнее
Сталь09Г2С СтандартАТК 26-18-5-93 Диаметр (DN)400 Давление (PN)16,0 Исполнение3
198 615 ₽
В избранное Подробнее
Сталь20 СтандартТ-ММ-25-01-06 Диаметр (DN)600 Давление (PN)4,0 ИсполнениеII
194 888 ₽
В избранное Подробнее
Сталь20 СтандартАТК 26-18-5-93 Диаметр (DN)400 Давление (PN)16,0 Исполнение3
184 611 ₽
В избранное Подробнее
Сталь09Г2С СтандартТ-ММ-25-01-06 Диаметр (DN)500 Давление (PN)6,3 ИсполнениеIII
161 005 ₽
В избранное Подробнее
Сталь09Г2С СтандартТ-ММ-25-01-06 Диаметр (DN)500 Давление (PN)6,3 ИсполнениеII
156 082 ₽
В избранное Подробнее
Сталь20 СтандартТ-ММ-25-01-06 Диаметр (DN)500 Давление (PN)6,3 ИсполнениеIII
149 331 ₽
В избранное Подробнее
Сталь09Г2С СтандартТ-ММ-25-01-06 Диаметр (DN)600 Давление (PN)2,5 ИсполнениеIII
148 695 ₽
В избранное Подробнее
Сталь09Г2С СтандартАТК 26-18-5-93 Диаметр (DN)700 Давление (PN)1,6 Исполнение2
147 330 ₽
В избранное Подробнее
Сталь09Г2С СтандартТ-ММ-25-01-06 Диаметр (DN)600 Давление (PN)2,5 ИсполнениеII
146 702 ₽
В избранное Подробнее
Сталь09Г2С СтандартАТК 26-18-5-93 Диаметр (DN)700 Давление (PN)1,6 Исполнение1
145 291 ₽
В избранное Подробнее
Сталь09Г2С СтандартТ-ММ-25-01-06 Диаметр (DN)600 Давление (PN)2,5 ИсполнениеI
144 708 ₽
В избранное Подробнее
Сталь20 СтандартТ-ММ-25-01-06 Диаметр (DN)500 Давление (PN)6,3 ИсполнениеII
144 574 ₽
В избранное Подробнее
Сталь20 СтандартАТК 26-18-5-93 Диаметр (DN)700 Давление (PN)1,6 Исполнение2
141 727 ₽
В избранное Подробнее
Сталь09Г2С СтандартТ-ММ-25-01-06 Диаметр (DN)500 Давление (PN)4,0 ИсполнениеIII
140 881 ₽
В избранное Подробнее
Сталь20 СтандартАТК 26-18-5-93 Диаметр (DN)700 Давление (PN)1,6 Исполнение1
139 688 ₽
В избранное Подробнее
Сталь09Г2С СтандартАТК 26-18-5-93 Диаметр (DN)400 Давление (PN)10,0 Исполнение3
138 542 ₽
В избранное Подробнее
Сталь20 СтандартТ-ММ-25-01-06 Диаметр (DN)600 Давление (PN)2,5 ИсполнениеIII
134 923 ₽
В избранное Подробнее
Показать еще

Типы Заглушек

DN 25 DN 50 DN 100 DN 125 DN 150 DN 200 DN 300 DN 350 DN 400 DN 500 DN 600 DN 700 09Г2С

Компания ОНИКС предлагает купить заглушки поворотные по цене производителя для монтажа трубопроводов промышленного назначения давлением до 16 МПа на предприятиях нефтегазодобычи, нефтехимии, топливно-энергетического комплекса и родственных. Использование реверсивных заглушек позволяет перекрывать трубопровод и тем ограничивать поток газообразных или жидких транспортируемых сред, что позволяет производить в отсеченной части профилактическое обслуживание трубопровода, ремонтные, пуско-наладочные и другие виды работ.


Заглушки поворотные от компании ОНИКС


В схеме любого трубопровода для ограничения потока транспортируемой среды используются запорные элементы, в том числе и заглушки ЗП. Устанавливается поворотная заглушка на трубопроводе на фланец – герметичность поворотной заглушки даже для газа и прочность соединения достигается за счет точного совпадения с геометрией фланца и применения соответствующих прокладок.

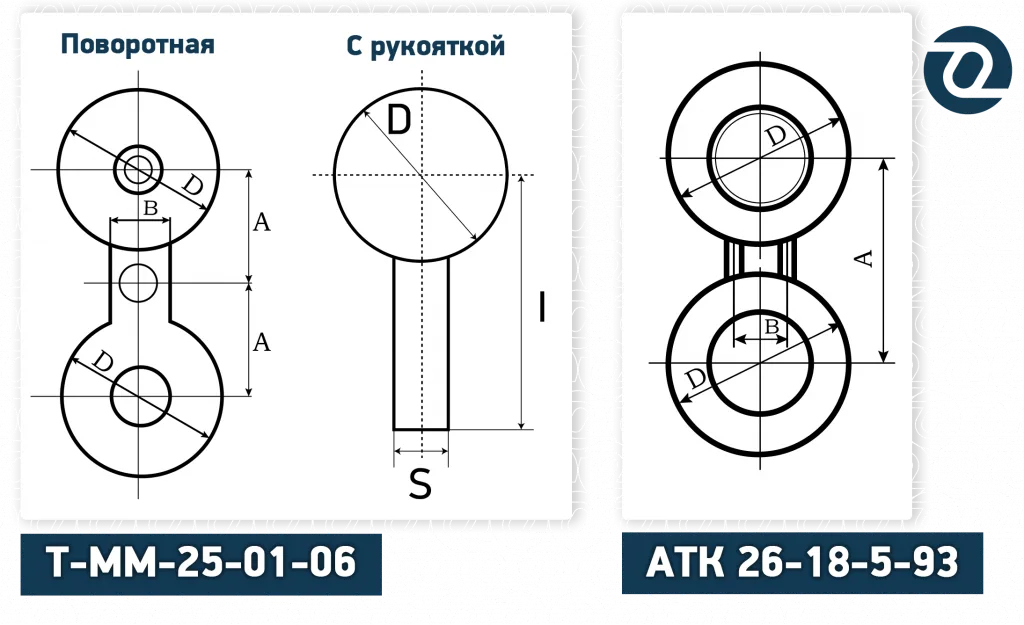

заглушки поворотные оникс виды.png

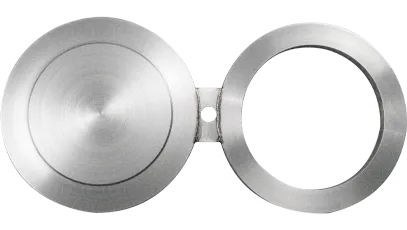

Компания ОНИКС выпускает поворотные заглушки по двум стандартам – АТК 26-18-5-93  и Т-ММ 25-01-06. Обтюраторы по указанным стандартам пришли на смену традиционным запорным клапанам, как более удобный в использовании вариант, более легкий по весу и выгодный по стоимости. Конструктивно поворотная  заглушка состоит из соединенных жесткой вставкой двух частей: фланцевой части с отверстием для тока транспортируемой среды (поворотное кольцо заглушка) и глухой запорной части. В центре вставки имеется отверстие, вокруг оси которого совершается поворот обтюратора.


Для изготовления обтюраторов по АТК 26-18 и ТММ 25-01 используют обычные конструкционные и легированные стали, указанные в соответствующих стандартах.


Заглушки поворотные для фланцев геометрически в точности соответствуют конфигурации фланца к которому их монтируют. Соответственно типу фланца существуют 3 типа исполнения заглушек поворотных (конфигурация указана в стандарте). Стандартом ТММ предусмотрена также конструкция поворотной заглушки плоской с рукояткой: наличие ручки делает очень удобным использование обтюратора в практике обслуживание трубопровода, а стоимость изделия повышается при этом незначительно.


Стандарт АТК 26-18-5-93 регламентирует типоразмеры заглушек поворотных фланцевых, изготовленных из низколегированной стали 09Г2С. Такой материал не подходит для работы в зоне контакта с химически агрессивными транспортными средами и/или в зоне экстремальных температур – для изготовления заглушек поворотных фланцевых из высоколегированных криогенной стали 12Х18Н10Т и коррозионностойкой стали 10Х17Н13М2Т был разработан стандарт ТММ 25-01-06.


определение.pngСвойствами материала определяется и зона рабочих температур/давлений:

  • Т-ММ реверсивные заглушки с Ду 10...600 мм рассчитаны на давления до 10 МПа и температуры -70...600 градусов;

  • АТК поворотные заглушки с Ду 25...700 мм в комплекте с приварным воротниковым фланцем – на температуры -40...475 град и давление до 16 МПа.


Маркировка реверсивной заглушки включает самые необходимые для выбора изделия технические характеристики – после сокращенного названия ЗП (заглушка поворотная) последовательно перечислены исполнение заглушки (I, II или III), условный диаметр (Ду), рабочее давление (Ру), материал изготовления (марка стали) и стандарт (АТК 26 или Т ММ 25).


Преимущество поворотных заглушек


Что дает применение поворотных заглушек в схеме промышленного трубопровода:

  • надежность,

  • невысокая цена за счет простой конструкции,

  • длительный срок службы – не менее 10 лет,

  • малый вес изделия,

  • простая установка и обслуживание


Технический сериал про поворотные заглушки




телефон.pngОформить заявку


Компания ОНИКС предлагает купить в Москве, Санкт-Петербурге и Екатеринбурге поворотные заглушки стальные собственного изготовления для установки на транспортном трубопроводе предприятий промышленного сектора нефтегазодобычи, нефтехимии, топливно-энергетического комплекса, предприятиях коммунального хозяйства. Заглушки поворотные фланцевых соединений изготовлены из кованых заготовок – в структуре отсутствуют пустоты и трещины, что гарантирует длительный срок службы изделия под нагрузкой. В каталоге на сайте компании вы можете выбрать все необходимые комплектующие для установки реверсивной заглушки: фланцы, крепеж и прокладки. Склады компании располагаются в МСК, Екб и СПб, доставка в любой регион России на выгодных условиях.


Чтобы уточнить наличие товара на складе, актуальную цену на изделие и заказать заглушки фланцевые и поворотные в необходимом количестве и комплектации, обращайтесь в наш отдел продаж через форму обратной связи на сайте или любым удобным способом, указанным в разделе контакты.
