Фланцы АИСИ

Компания ОНИКС выпускает стальные фланцы AISI для труб с условным диаметром прохода Ду в пределах 10–2400 мм и реализует соединительные элементы с собственных складов в Москве, Санкт-Петербурге, Екатеринбурге. Качество трубопроводных элементов соответствует стандартам ГОСТ 33259-15.

Нержавеющие фланцы АИСИ используются в трубопроводах различного назначения в качестве соединительных элементов для герметичной стыковки труб, арматуры и патрубков специализированного оборудования. Между «зеркалами» фланцев AISI размещают металлические, неметаллические или комбинированные прокладки для уплотнения узла.

Виды фланцев AISI

По конструкции фланцы делятся на воротниковые и плоские. Фланец воротниковый имеет вид диска с равноудаленными крепежными отверстиями, центральным сквозным отверстием и коническим выступом, который в профессиональной среде называют «воротником» или «юбкой». При монтаже конический выступ юбочного фланца встык приваривают к участку трубы, что обеспечивает надежную фиксацию детали в конструкции. Для соединения с ответным фланцем используют болты и шпильки. Воротниковые фланцы из нержавеющей стали AISI применяют в условиях повышенного давления: коническая юбка обеспечивает более равномерное распределение нагрузки в переходной зоне от трубы к основанию фланца.

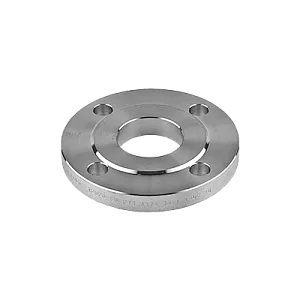

Плоские фланцы AISI имеют более простую конструкцию без вспомогательных выступов. Диаметр центрального сквозного отверстия в плоском фланце должен быть чуть больше диаметра трубы: при установке диск надевают поверх нее внахлест. Сфера применения плоских фланцев AISI — инженерные системы и трубопроводы низкого давления: водопровод, сети газоснабжения, воздуховоды. Помимо плоских и воротниковых существуют свободные фланцы, состоящие из двух отдельных деталей, одна из которых приваривается к трубе и является сменной.

Фланцы различают по исполнениям, обозначающим определенную конфигурацию уплотнительной поверхности. Самым универсальным является исполнение B с выступом. В других исполнениях присутствуют шипы, пазы и впадины определенной формы, в том числе для использования с прокладками разного типа. При формировании фланцевой пары образуются сочетания поверхностных форм шип-паз, выступ-впадина, обеспечивающие прочность соединительного узла.

Материал фланцев AISI

Элементы трубопровода подвергаются постоянным высоким нагрузкам. Материал для их изготовления подбирают с учетом условий эксплуатации. Фланцы из аустенитной нержавеющей стали AISI находят применение в нефтепроводах, газопроводах, производственных трубопроводах, а также в других инженерных системах, где наблюдается повышенный риск возникновения коррозии металла. Для производства соединительных элементов используют марки стали AISI 304, AISI 316 и AISI  321.

При выборе фланца AISI необходимо учитывать:

• диаметр труб,  на которые будет установлена деталь;

• условия эксплуатации: диапазон рабочих температур и давлений, воздействие агрессивных сред, вибрацию;

• частоту взаимодействия с фланцевым узлом.

Фланцы для всевозможных сценариев эксплуатации представлены в ассортименте продукции компании ОНИКС. Наши склады располагаются в Екатеринбурге, Москве и Санкт-Петербурге, также мы отправляем заказы в другие регионы страны. Отправьте заявку на электронную почту или звоните, чтобы проконсультироваться у менеджеров отдела продаж по вопросу выбора фланцев.
