Т-ММ-25-01-06 заглушки поворотные

Характеристики

Справочная информация

ГОСТ

Сертификат

Сталь
ГОСТ
Диаметр (DN)
Давление (PN)
Исполнение
Цена
Сталь09Г2С ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)10 ИсполнениеIII По запросу В избранное Подробнее
Сталь09Г2С ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)6.3 ИсполнениеIII По запросу В избранное Подробнее
Сталь09Г2С ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)4 ИсполнениеIII По запросу В избранное Подробнее
Сталь09Г2С ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)2.5 ИсполнениеIII По запросу В избранное Подробнее
Сталь09Г2С ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)1.6 ИсполнениеIII По запросу В избранное Подробнее
Сталь09Г2С ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)1 ИсполнениеIII По запросу В избранное Подробнее
Сталь09Г2С ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)0.6 ИсполнениеIII По запросу В избранное Подробнее
Сталь09Г2С ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)10 ИсполнениеII По запросу В избранное Подробнее
Сталь09Г2С ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)6.3 ИсполнениеII По запросу В избранное Подробнее
Сталь09Г2С ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)4 ИсполнениеII По запросу В избранное Подробнее
Сталь09Г2С ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)2.5 ИсполнениеII По запросу В избранное Подробнее
Сталь09Г2С ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)1.6 ИсполнениеII По запросу В избранное Подробнее
Сталь09Г2С ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)1 ИсполнениеII По запросу В избранное Подробнее
Сталь09Г2С ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)0.6 ИсполнениеII По запросу В избранное Подробнее
Сталь09Г2С ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)1.6 ИсполнениеI По запросу В избранное Подробнее
Сталь09Г2С ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)2.5 ИсполнениеI По запросу В избранное Подробнее
Сталь09Г2С ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)1 ИсполнениеI По запросу В избранное Подробнее
Сталь09Г2С ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)0.6 ИсполнениеI По запросу В избранное Подробнее
Сталь20 ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)10 ИсполнениеIII По запросу В избранное Подробнее
Сталь20 ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)6.3 ИсполнениеIII По запросу В избранное Подробнее
Сталь20 ГОСТТ-ММ-25-01-06 Диаметр (DN)10 Давление (PN)4 ИсполнениеIII По запросу В избранное Подробнее
Показать еще

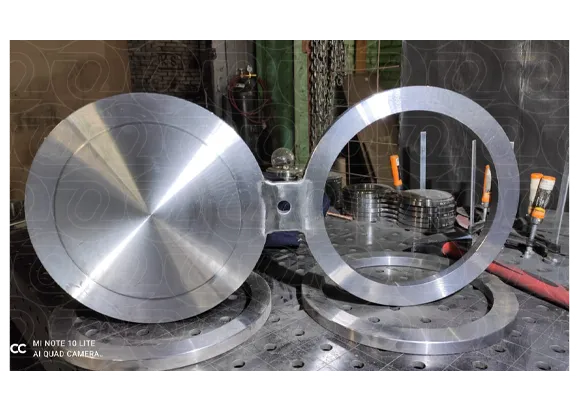

ТММ заглушка оникс.pngКомпания ОНИКС открыла производство поворотных заглушек по стандарту Т-ММ 25-01-06 диаметром от 150 до 700 мм

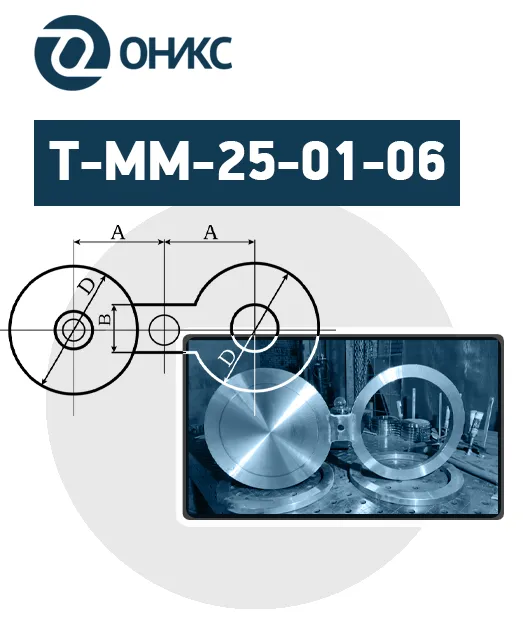

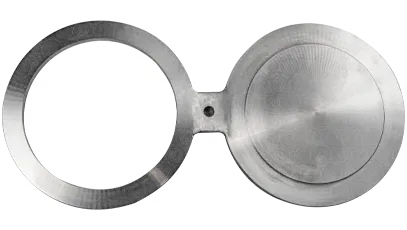

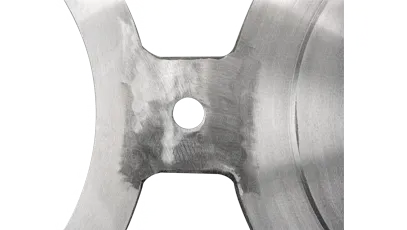

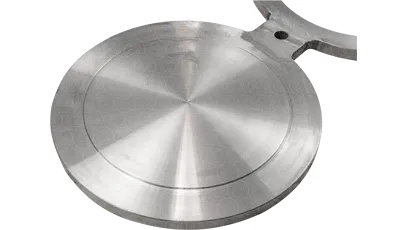

Поворотная заглушка по Т-ММ 25-01-06 представляет собой два фланца (проходной и глухой), соединенных жесткой вставкой. В центре рукоятки располагается отверстие под крепежный болт. При необходимости, вокруг его оси поворачивают плоскость заглушки.  Чтобы совершить поворот, потребуется ослабить крепление, а после установки в нужное положение - зафиксировать конструкцию.


Конструктивные особенности фланцевых поворотных заглушек


Поворотные заглушки пришли на смену запорной арматуре. Они проще в использовании, выгоднее по стоимости и их масса значительно легче. Основная задача - перекрыть движение внутренней среды на линии трубопровода. Причиной служит замена всего оборудования, периодическая остановка движения или проводимые ремонтные работы, где требуется на определенное время остановить движущийся поток.


Подходят для магистральных и технологических трубопроводов, работающих в температурном диапазоне от -70 до +650 град. Цельсия. Стальные заглушки поворотные используются в таких отраслях, как: сфера нефти - добыча, переработка и транспортировка, газовый сектор, водопроводы и прочие промышленные направления.


Стандарт Т-ММ 25-01-06 устанавливает три исполнения реверсивных заглушек. Важно, чтобы исполнение ЗП строго соответствовало ответному фланцу:


  • I - плоские (Py 1-2,5 МПа)

  • II - выступ-впадина (Py 0,6-10 МПа)

  • III - шип-паз (Py 0,6-10 МПа)


Выбор марки стали зависит от ряда параметров: транспортируемого потока, условий внутренней и внешней среды, где протянут трубопровод, температура (вплоть до крайнего севера), номинальное давление, а также учитывается склонность к образованию коррозии. Используют углеродистые стали и стали с различной степенью легирования, например: Ст 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т и др. Для изготовления применяется газовая резка из листа в производственном цеху компании ОНИКС. Способа изготовления методом резки существенно превосходит метод литья, исключая образование воздушных полостей внутри материала. Ведь наличие пор и раковин могут вызвать образование трещин в процессе эксплуатации.


определение.pngКак маркируется поворотная заглушка? Например, З.П. (II) - 600 - 0,6 - 09Г2С - Т-ММ-25-01-06-02. Следует расшифровывать так: заглушка поворотная, второго исполнения выступ-впадина, Ду 600 мм. Ру 0,6 МПа, сталь 09Г2С, стандарт Т-ММ 25-01-06-02.


телефон.pngОформить заявку


Закажите поворотную заглушку производства компании ОНИКС в одном из трех исполнений (I-III) из углеродистой или легированной марки стали в Санкт-Петербурге, Екатеринбурге и Москве. Чтобы получить всю актуальную информацию по наличию и оформить заказ на продукцию свяжитесь с нами любым удобным способом, обозначенным в разделе контакты.
