Компенсаторы фланцевые EPDM

Характеристики

Компенсатор фланцевый или виброкомпенсатор «Чеглок» предназначен для защиты трубопровода от смещения, сокращения вибраций, уменьшения гидравлических ударов. Наши вибровставки комплектуются фланцами из стали 20, 09г2с, 12х18н10т. Бренд «Чеглок» - зарегистрированный товарный знак компании «ОНИКС».

Справочная информация

Сталь
Диаметр (DN)
Давление (PN)
Строительная длина (L)
Цена
Сталь20 Диаметр (DN)500 Давление (PN)16 Строительная длина (L)255 39 000 ₽ Подробнее
Сталь20 Диаметр (DN)500 Давление (PN)10 Строительная длина (L)255 24 800 ₽ Подробнее
Сталь20 Диаметр (DN)400 Давление (PN)16 Строительная длина (L)265 18 000 ₽ Подробнее
Сталь20 Диаметр (DN)400 Давление (PN)10 Строительная длина (L)265 13 800 ₽ Подробнее
Сталь20 Диаметр (DN)300 Давление (PN)16 Строительная длина (L)245 10 500 ₽ Подробнее
Сталь20 Диаметр (DN)300 Давление (PN)10 Строительная длина (L)245 9 500 ₽ Подробнее
Сталь20 Диаметр (DN)250 Давление (PN)16 Строительная длина (L)230 8 600 ₽ Подробнее
Сталь20 Диаметр (DN)250 Давление (PN)10 Строительная длина (L)230 7 100 ₽ Подробнее
Сталь20 Диаметр (DN)200 Давление (PN)16 Строительная длина (L)210 6 300 ₽ Подробнее
Сталь20 Диаметр (DN)200 Давление (PN)10 Строительная длина (L)210 5 300 ₽ Подробнее
Сталь20 Диаметр (DN)150 Давление (PN)16 Строительная длина (L)180 3 900 ₽ Подробнее
Сталь20 Диаметр (DN)125 Давление (PN)16 Строительная длина (L)165 2 850 ₽ Подробнее
Сталь20 Диаметр (DN)100 Давление (PN)16 Строительная длина (L)150 2 200 ₽ Подробнее
Сталь20 Диаметр (DN)80 Давление (PN)16 Строительная длина (L)135 1 900 ₽ Подробнее
Сталь20 Диаметр (DN)65 Давление (PN)16 Строительная длина (L)115 1 700 ₽ Подробнее
Сталь20 Диаметр (DN)50 Давление (PN)16 Строительная длина (L)105 1 300 ₽ Подробнее
компенсатор epdm.png

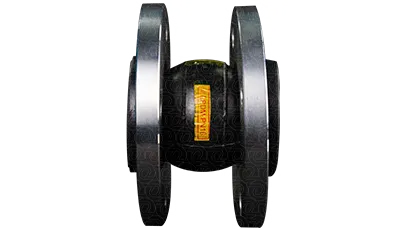

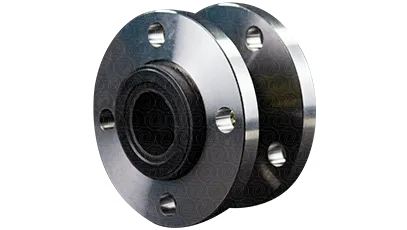

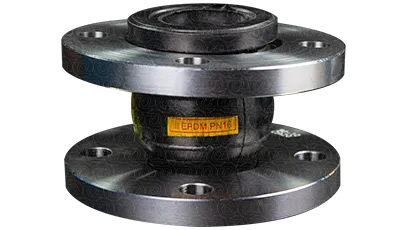

Фланцевая вибровставка EPDM


Компенсаторы EPDM (Ethylene Propylene Dienpolymerisat kautschuk Monomer) используют в схеме трубопроводов среднего и высокого давления 10-16 МПа для транспорта воды, водных растворов солей и кислот, полярных растворителей и других агрессивных сред. Вибровставки из химически стойкого этилен-пропиленового каучука применяют на предприятиях промышленного сектора – нефте- и газодобычи, топливно-энергетического комплекса, коммунального хозяйства, химической промышленности и пр.


Фланцевые вибровставки компенсируют продольное и поперечное смещение соединяемых участков трубопровода, термическое расширение (в т. ч. обеспечивают защиту от термо- и гидроудара), поглощают вибрацию и шум. EPDM характеристики материала вставки позволяют использовать компенсатор для защиты труб от деформации и разрушения в процессе эксплуатации. Сам монтаж трубопровода происходит быстрее: при использовании компенсаторов резиновых EPDM нет необходимости в жестких требованиях к обеспечению соосности ответных элементов – налицо экономия времени и ресурсов.


Применение компенсаторов со вставкой из этилен-пропиленового каучука обусловлено высокой химической стойкостью полимера и устойчивостью к абразивному износу.


Особенности вибровставок EPDM от «ОНИКС»


Для соосного соединения труб в плоскости или под углом используют виброкомпенсаторы EPDM на основе этилен-пропиленового каучука. Компенсатор фланцевый EPDM состоит из двух частей:


  • 2 монтажных фланца из конструкционных сталей 20, Ст. 20 оцинкованной, 09Г2С, нержавейки 12Х18Н10Т для соединения по ГОСТ 12820-80 / 33259-2015;

  • между ними – эластичная вставка EPDM, армированная нейлоновым и стальным кордом.


Материал резиновой вставки устойчив к воздействию озона, ультрафиолетовых лучей солнечного спектра, неагрессивных химических веществ – этиленгликоль, растворы моющих средств, солевые растворы, большинство органических растворителей. Для транспорта нефтепродуктов и масел компенсаторы со вставкой из этиленпропиленовой резины не подходят из-за слабой маслостойкости – материал вставки набухает и теряет прочность.


Технические характеристики EPDM компенсаторов позволяют использовать их при температурах окружающей среды от -15°С до +40 °С для транспорта жидких и газообразных сред температурой до 120 °С – холодную и горячую воду, водяной пар, морскую воду, слабые растворы солей, кислот и др. соединений.


Компания «ОНИКС» производит компенсаторы бренда ЧЕГЛОК для Ду 50-500, Ру 10-16:


  • в стандартной сборке – с фланцами Ст. 20;

  • на все диаметры – в комплектации с фланцами Ст. 20 и Ст. 20 (оцинковка), 12Х18Н10Т, 09Г2С;

  • в зависимости от диаметра – фланцы 10Х17Н13М2Т, 08Х18Н10.


Вся продукция сопровождается необходимыми паспортами и сертификатами.


телефон.pngОформить заявку

Предлагаем купить компенсаторы резиновые фланцевые EPDM собственного производства со склада компании ОНИКС в СПб и Екб. По вопросу приобретения готовой продукции или изготовления под заказ обращайтесь к менеджеру отдела продаж или оставьте запрос на сайте воспользовавшись формой обратной связи и мы свяжемся с Вами в ближайшее время.
