Гидравлические удары, насосные импульсы и шумы от воды поглощаются фланцевым компенсатором с надежным каучуком EPDM или NBR. Информация о том, что такое компенсаторы и как их производят уже присутствует на нашем сайте. Обратитесь к выделенным ссылкам, если хотите подробнее разобраться в вопросе. Использование контрольных стержней с виброкомпенсатором всегда выгодно: скачки давления во время сбоя системы могут вызвать неконтролируемые выбросы через компенсатор. В рамках этой статьи мы рассмотрим применение и функцию ограничительных стержней для компенсатора.


➤ Что такое ограничительные стержни?


Контрольные (ограничительные) стержни - это дополнительный элемент во фланцевом компенсаторе, который устанавливают с целью регулирования возникающих скачков давления и прочих неконтролируемых выбросов энергии через компенсатор.

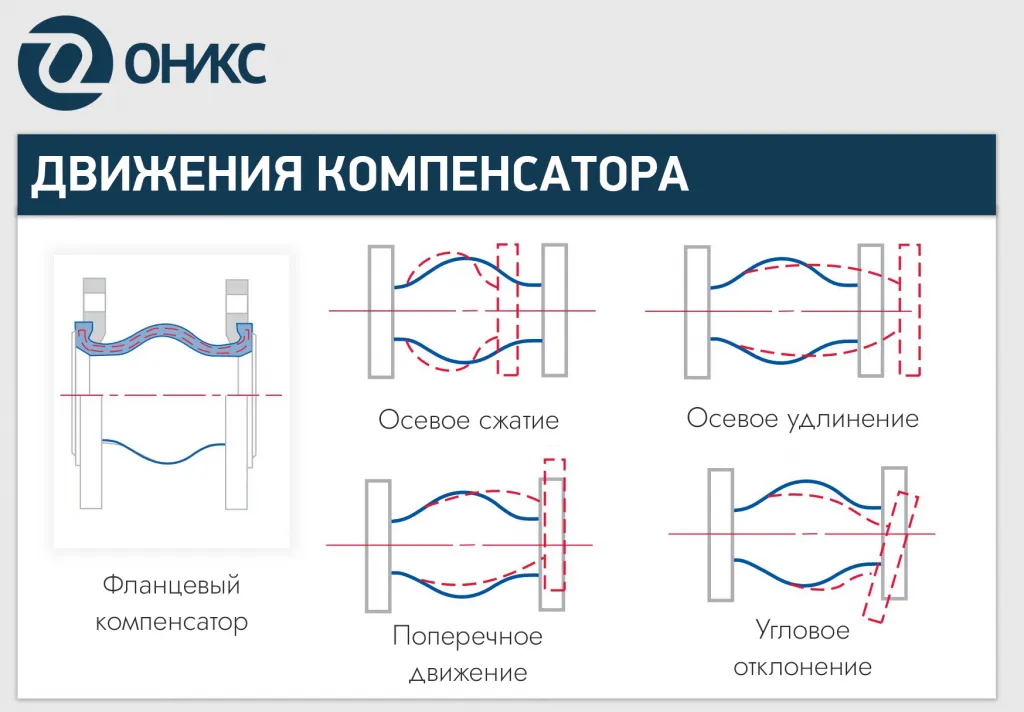

Процессы в компенсаторе.png


Регулирующие стержни используют для предотвращения чрезмерного растяжения или сжатия компенсатора из-за осевых сил давления. Контрольные (ограничительные) стержни предназначены для недопущения запрещенных режимов работы виброкомпенсаторов, таких как одновременная работа на растяжение и сдвиг. Стержни понадобятся, когда происходят крупные температурные колебания или существует риск появления высокого рабочего давления при запуске насосного оборудования. Треугольные торцевые пластины повышают механическую целостность и их можно заказать в комплекте с виброкомпенсаторами. Стопорный стержень устанавливают на компенсаторных фланцах. В зависимости от диаметра, может присутствовать от двух до восьми защитных стержней.


  • Рабочее давление PN 10-16 кгс/см²
  • Номинальный диаметр DN 40-1200 мм

➤ Как выглядят контрольные стержни?

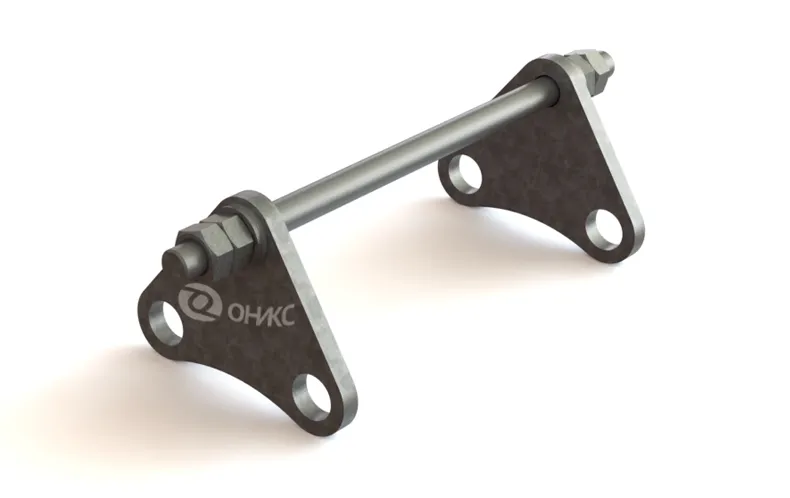

стержни 02.pngКомплектация стержней включает в себя две стальные треугольные торцевые пластины, резьбовую стяжку, гайки и шайбы. Треугольники имеют два отверстия для надежного крепления болтами к фланцу и одно отверстие для размещения соединительной стяжки. У каждого стержня присутствуют двойные гайки на каждом конце. Помимо стандартного наполнения узла, существует расширенная комплектация за счет увеличения общего числа гаек и шайб и благодаря добавлению защитной стальной трубки. Крепеж ограничивает сжатие конструкции, а стальная трубка дополнительно защищает от механических повреждений и воздействия внешней среды. В связи с этим, выделяют три исполнения.


Таблица 1. Исполнения ограничительных стержней

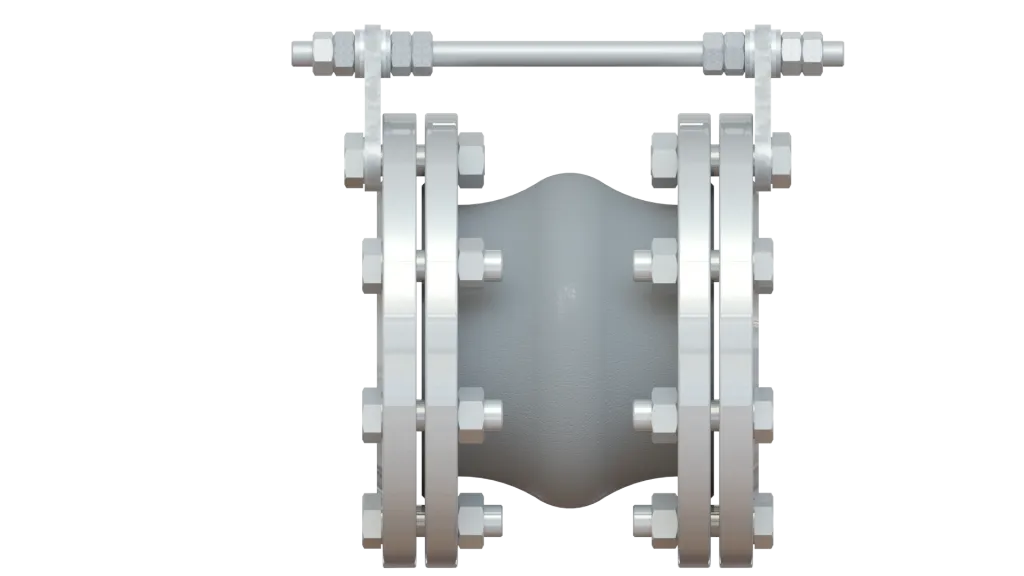

1 исполнение.png

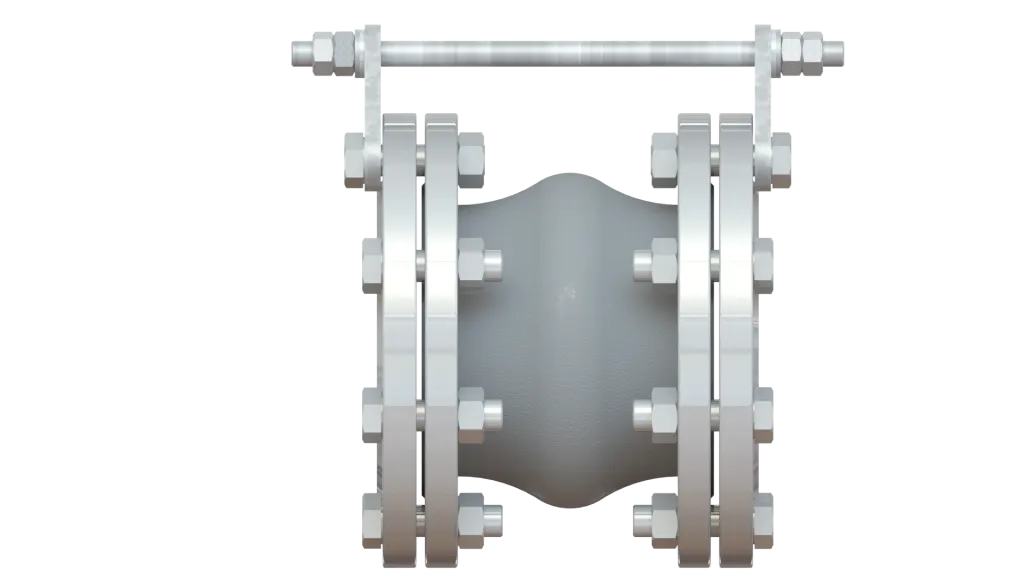

2 исполнение.png

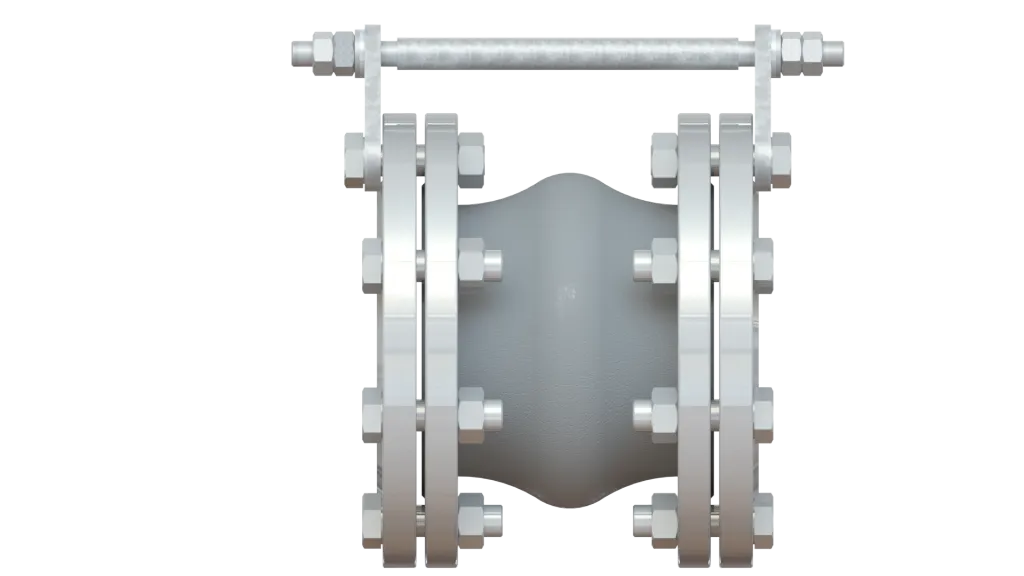

3 исполнение.png

Ограничитель растяжения.
Стандартная поставка

Ограничитель растяжения и сжатия
(требует дополнительных гаек и шайб)

Ограничитель растяжения и сжатия
(требует дополнительных кусков труб)


состав ст комплекта.png

Когда следует использовать стержни? Контрольные стержни необходимы, когда неподвижные опоры трубопроводов находятся достаточно далеко друг от друга, или нет информации, где будут находится в дальнейшем. В случае, когда компенсатор установлен достаточно близко между неподвижными опорами трубопровода, то контрольные стержни, не нужны. Стержни не предназначены для того, чтобы компенсировать погрешности в установке трубопровода, такие как смещение по центру фланцев.


Стержни никоим образом не мешают компенсатору выполнять заданные функции, например поглощение вибраций. Треугольные пластины помогут остановиться, ограничивая дальнейшее растяжение соединения, как только будет достигнуто предельное значение расширения для компенсатора. В этот момент управляющие стержни поглощают любую дополнительную нагрузку, воздействующую на фланец трубы, тем самым ограничивая нагрузку, воздействующую на оборудование.


Таблица 2. Габаритные характеристики контрольных стержней для компенсаторов.
К - количество комплектов.


Обозначение DN PN K Т ⌀Е ⌀D Шпилька Вес
32-10/16 32 10/16 2 10 18 18 М16х240 2,7
40-10/16 40 10/16 2 10 18 18 М16х240 2,7
50-10/16 50 10/16 2 10 18 18 М16х250 2,87
65-10/16 65 10/16 2 10 18 18 М16х260 2,97
80-10/16 80 10/16 2 10 18 18 М16х280 3,07
100-10/16 100 10/16 2 10 18 18 М16х290 3,17
125-10/16 125 10/16 2 10 18 18 М16х325 3,27
150-10/16 150 10/16 2 10 18 23 М16х340 3,61
200-10 200 10 2 16 23 23 М20х370 6,4
200-16 200 16 3 16 23 23 М20х370 7,44
250-10 250 10 3 20 23 23 М20х440 9,36
250-16 250 16 3 20 27 27 М24х440 10,05
300-10 300 10 3 20 23 23 М20х460 10,46
300-16 300 16 3 20 27 27 М24х470 15,75
350-10 350 10 4 20 23 23 М20х470 16,5
350-16 350 16 4 20 27 27 М24х480 18,93
400-10 400 10 4 20 23 27 М20х480 17,2
400-16 400 16 4 20 27 30 М24х480 19,53
450-10 450 10 4 20 23 27 М20х490 19,7
450-16 450 16 4 20 27 30 М24х490 21,06
500-10 500 10 4 22 23 27 М20х490 22,51
500-16 500 16 4 22 30 33 М27х490 24,55
600-10 600 10 4 22 27 30 М24х500 32,4
600-16 600 16 4 22 30 36 М27х500 35,64
700-10 700 10 4 22 27 30 М24х550 136
700-16 700 16 8 22 30 36 М27х550 161
800-10 800 10 8 22 27 33 М24х550 183
800-16 800 16 8 22 30 36 М27х550 205
900-10 900 10 8 22 27 33 М24х550 217
900-16 900 16 8 22 30 36 М27х550 243
1000-10 1000 10 8 22 27 36 М24х550 286
1000-16 1000 16 8 22 30 36 М27х550 315
1200-10 1200 10 8 22 27 39 М24х550 340
1200-16 1200 16 8 22 30 36 М27х550 380

➤ Монтаж. Инструкция по установке


схема компенсатор и стержни 02.png

Перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не более трех диаметров трубопровода от компенсатора. Убедитесь, что поверхность, соприкасающаяся с соединением идеально чистая и не имеет режущих кромок, ведь это простое действие позволит избежать повреждения поверхности соединения.


  • Контрольные ограничительные стержни могут монтироваться в любом пространственном положении
  • Контрольные стержни не предназначены для того, чтобы компенсировать погрешности в установке трубопровода, такие как смещение по центру фланцев.
  • Не допускается повреждение контрольных ограничительных стержней острыми краями трубы или другими тяжелыми и острыми предметами.
  • При монтаже гибких вставок совместно с контрольными ограничительными стержнями, не допускается одновременная работа компенсатора на растяжение и сдвиг.
  • Не допускается работа гибких вставок совместно с контрольными ограничительными стержнями на растяжение при установке на входе насоса.
  • Не допускается проведение сварочных работ в непосредственной близости от вставки-компенсатора с контрольными ограничительными стержнями без их защиты или демонтажа.

Технический сериал о деталях трубопровода на YouTube-канале ОНИКС





Опыт компании ОНИКС

В компании ОНИКС стержни производят согласно внутреннему ТУ 3799-001- 94568095-2018 под собственной торговой маркой ЧЕГЛОК.




Чтобы заказать фланцы и детали трубопровода, направьте запрос по электронной почте или позвоните менеджерам отдела продаж.


➥ 8 (499) 673-38-38 Москва
➥ 8 (343) 384-38-38 Екатеринбург
➥ 8 (812) 328-38-38 Санкт-Петербург
➥ 8 (800) 555-38-83 Бесплатно по РФ
