Изменения в ГОСТ 33259-15. Актуально на 2026 год
Дата актуализации статьи: 03.06.2026
Дата публикации статьи: 29.05.2026
Время чтения: 10 минут
10
Прошло более 10 лет спустя выхода ГОСТ 33259-2015 для фланцевых соединений. За это время стандарт претерпел ряд нововведений и технических корректировок: расширили нормативную базу, уточнили размеры и шероховатости, добавили новые типы прокладок, актуализировали требования к материалам, сварке, термообработке и контролю. В новой статье базы знаний ОНИКС разберем ключевые изменения.
Историческая справка
ГОСТ 33259-15 пришел на смену группе ГОСТ 12815-80 - 12822-80, где каждый стандарт относился к определенному типу фланца. Теперь в одном документе ГОСТ 33259-2015 собраны воедино все типы: плоские тип 01, воротниковые тип 11, свободные тип 02-04 и фланцы корпуса арматуры тип 21.
Что поменялось в исходном документе? Актуально на 2026 год
В стандарт добавили ссылки на новые ГОСТы по прокладкам, сварке, расчету прочности, трубопроводам, сосудам под давлением и контролю качества. Например, добавлен ГОСТ 33857 (сварка и контроль сварных соединений), ГОСТ 34233.4 (расчет прочности фланцев), ГОСТ 28759.1-ГОСТ 28759.11 (фланцы сосудов и аппаратов) и др.
1. Одним из самых значимых дополнений является введение нового давления — 40 для плоских фланцев тип 01. В связи с этим, появились новые типоразмеры с DN 10 до DN 50.
Таблица 1. Новые типоразмеры для плоских стальных фланцев 10-50 мм.
| DN | PN, кгс/см² | dв | b | c1 | D | D1 | d | n | Номинальный диаметр болтов или шпилек | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ряд 1 | ряд 2 | ряд 1 | ряд 2 | ряд 1 | ряд 2 | ряд 1 | ряд 2 | ряд 1 | ряд 2 | ряд 1 | ряд 2 | ||||
| DN 10 | PN 40 | — | 18 | 14 | 2 | — | 90 | 60 | — | 14 | — | 4 | — | М12 | — |
| DN 15 | PN 40 | — | 22 | 14 | 2 | — | 95 | 65 | — | 14 | — | 4 | — | М12 | — |
| DN 20 | PN 40 | — | 27,5 | 16 | 2 | — | 105 | 75 | — | 14 | — | 4 | — | М12 | — |
| DN 25 | PN 40 | — | 34,5 | 16 | 3 | — | 115 | 85 | — | 14 | — | 4 | — | М12 | — |
| DN 32 | PN 40 | — | 43,5 | 18 | 3 | — | 140 | 100 | — | 18 | — | 4 | — | М16 | — |
| DN 40 | PN 40 | — | 49,5 | 18 | 3 | — | 150 | 110 | — | 18 | — | 4 | — | М16 | — |
| DN 50 | PN 40 | — | 61,5 | 20 | 3 | — | 165 | 125 | — | 18 | — | 4 | — | М16 | — |
Это позволяет расширить доступную номенклатуру и увеличить спектр применения плоских фланцев в отрасли. Фактически, такое дополнение закрывает важный пробел. Ранее при работе с малыми диаметрами предприятия нередко сталкивались с ситуацией, когда проектные решения ограничены и приходилось разрабатывать отдельные чертежи для давления PN 40. Благодаря своей конструкции, плоские фланцы небольших диаметров широко применяются в системах с умеренными нагрузками в технологических трубопроводах, насосных станциях, системах КИП, химических и нефтехимических производствах. Нововведение позволяет выпускать фланцы по единой нормативной базе.
2. В стандарт добавили расширенный перечень допустимых прокладок: спирально-навитые, металлические восьмиугольные, волновые и прокладки на основе терморасширенного графита (ТРГ). Также, теперь исполнение J допускает овальные и восьмиугольные прокладки. Таким образом, фланцевые соединения стали более универсальными. Единый стандарт официально учитывает современные типы уплотнений.

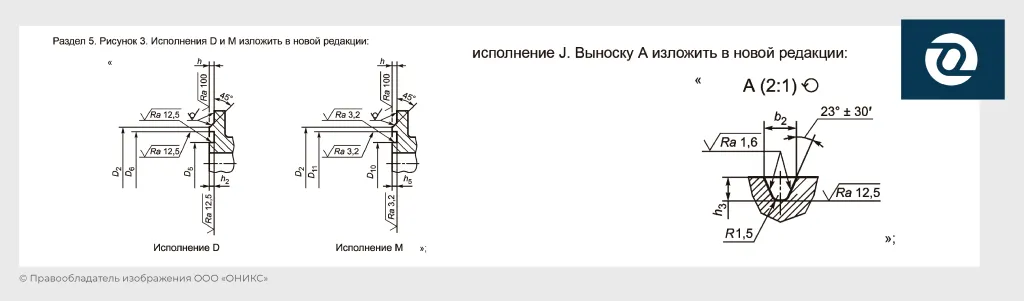

3. Для разных исполнений фланцев уточнили параметры шероховатости.
- исполнения A-F Ra 3,2 min
- исполнения L и M Ra 0,80 min
Стандарт усиливает требования к обработке уплотнительных поверхностей при неразрушающем контроле.
4. Исправили и уточнили размеры фланцев. В ГОСТ внесли множество корректировок размеров. Например, для исполнений L и M:
- графа “D10” DN 600, PN 10 - PN 63. Заменить значение “648” на “650”
- графа “D10” DN 800, PN 10 - PN 40. Заменить значение “855” на “850”
- графа “D11” DN 600, PN 10 - PN 63. Заменить значение “676” на “678”
- графа “D11” DN 800, PN 10 - PN 40. Заменить значение “883” на “878”
Отклонение в несколько миллиметров может привести к проблемам при монтаже и эксплуатации. Уточненные параметры снижают риск утечек и перекосам узлов.
5. Разрешено изготавливать некоторые фланцы вальцовкой. Что изменилось? Фланцы типа 11 теперь допускается производить вальцовкой заготовки по плоскости листа, для PN не более 25, а также при соблюдении требований ГОСТ 34347. Раньше такое изготовление было запрещено.
«Фланцы типа 11 допускается изготавливать вальцовкой заготовки по плоскости листа для PN ≤ 25 при условии выполнения требований, приведенных в ГОСТ 34347-2017 (пункт 5.4.5)».
6. Ужесточили требования к материалам и термообработке. В стандарт добавили новые нормативы по сталям. Стандарт больше не ссылается на устаревшие редакции 70-80-х годов, а переводит требования к материалам на современные версии нормативной базы.
Было: ГОСТ 1050-88.
Стало: ГОСТ 1050 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия.
Было: ГОСТ 4543-71.
Стало: ГОСТ 4543 Металлопродукция из конструкционной легированной стали. Технические условия.
Было: ГОСТ 5642-72.
Стало: ГОСТ 5642 Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные.
Про требования к термообработке сказано в пункте 7.9.1. В новой редакции указано так: Термообработка — в соответствии с НД на заготовки. А далее добавлены ссылки:
- СТ ЦКБА 016-2005 «Арматура трубопроводная. Термическая обработка деталей, заготовок и сварных сборок из высоколегированных сталей, коррозионностойких и жаропрочных сплавов»
- СТ ЦКБА 026-2005 «Арматура трубопроводная. Термическая обработка заготовок из углеродистых и легированных конструкционных сталей. Типовой технологический процесс».
Таким образом, термообработка рассматривается, как обязательная часть обеспечения характеристик у готового изделия. Неправильная термообработка или неподходящая сталь могут привести к растрескиванию, потере прочности, коррозии или аварии.
7. Обновлены требования к сварке и неразрушающему контролю. В ГОСТ добавили ссылки на ГОСТ 33857, современные методы УЗК и требования к сварным соединениям.
«7.15 Для фланцев групп контроля III-V по таблице 13 при необходимости выполнения неразрушающего контроля необработанные поверхности (по рисункам 3-10) следует обрабатывать с параметром шероховатости Ra 25 мкм с соблюдением геометрических размеров».
Контроль качества стал ближе к современным требованиям промышленной безопасности.
8. Теперь обязательная маркировка должна наноситься на фланец и содержать: товарный знак, диаметр, давление и марку материала. Таким образом, упрощается идентификация продукции, что упрощает входной контроль, аудит и последующую эксплуатацию.
Заключение
Изменения в ГОСТ 33259-2015 показывают общий вектор развития отрасли: требования к фланцевым соединениям становятся более точными, технологичными и ориентированными на реальные условия эксплуатации. Обновленный стандарт учитывает современные типы уплотнений, актуальные методы контроля, новые подходы к производству и повышенные требования промышленной безопасности. Для производителей это означает необходимость адаптации технологий и документации, а для заказчиков — более высокий уровень надежности, совместимости и качества фланцевой продукции в эксплуатации.
Вы всегда можете заказать фланцы из наличия или под заказ на производстве ОНИКС в Санкт-Петербурге и Екатеринбурге. Для этого, оформите заказ через сайт или свяжитесь с вашим персональным менеджером.
