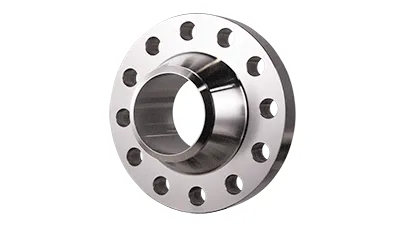

Фланец воротниковый 250-63-11-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000063105
-
Тип присоединения:
воротниковый -
Диаметр (DN):
250 -
Давление (PN):
63 -
Исполнение:
B -
Сталь:
12Х18Н10Т -
Стандарт:
33259-15 -
Толщина фланца (b):
48 -
Внешний диаметр (D):
470 -
Внутренний диаметр (d1):
246 -
Высота воротника (H1):
18 -
Высота зеркала (h):
3 -
Диаметр болтового отверстия (d):
39 -
Высота фланца (H):
118 -
Кол-во болтовых отверстий (n):
12 -
Меж.центровое расстояние (D1):
400 -
Вес:
53.8 -
D2:
345 -
Диаметр основания воротника (Dm):
316 -
Диаметр воротника (Dn):
278 -
Ряд:
1 -
Базовая единица:
шт -
Идентификатор группы:
Фланец воротниковый 250-63-11-1-ст 12Х18Н10Т-IV
Описание
Воротниковый фланец Фланец воротниковый 250-63-11-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015 применяется при сборке трубопроводных соединений DN 250 на номинальное давление PN 63. Такая конструкция удобна для участков, где требуется сварное присоединение фланца к трубе и дальнейшее болтовое соединение с ответной частью.
Такие воротниковые фланцы используют при подключении трубопроводной арматуры, емкостного и технологического оборудования, а также при создании разъемных участков магистралей. При выборе позиции стоит учитывать не только DN и PN, но и исполнение уплотнительной поверхности, ряд, геометрию и массу детали.
Геометрия конкретного типоразмера: исполнение B, ряд 1, наружный диаметр 470 мм и внутренний диаметр 246 мм. Толщина детали равна 48 мм, высота уплотнительной поверхности — 3 мм, количество отверстий под крепеж — 12.
Масса фланца составляет 53.8 кг.
Сталь 12Х18Н10Т относится к коррозионностойким нержавеющим материалам и широко применяется для трубопроводной арматуры и соединительных деталей. Для фланца такой материал особенно актуален там, где требуется сочетание механической надежности и стойкости поверхности к воздействию рабочей среды.
Основной норматив для изделия — ГОСТ 33259-2015. При комплектации соединения рекомендуется сверять DN, PN, исполнение, ряд и геометрические размеры всей пары фланцев.
В карточках и спецификациях изделие удобно искать по сочетанию ключевых характеристик: воротниковый фланец DN 250, PN 63, исполнение B, сталь 12Х18Н10Т, ГОСТ 33259-2015. Такое обозначение помогает быстрее сопоставить товар с проектной потребностью.
Указанная масса 53.8 кг также полезна при расчете логистики, комплектации и общей массы монтажного узла. Добавьте подходящий типоразмер в корзину, укажите количество и оформите заказ через сайт. Онлайн-заявки рассматриваются в приоритетном порядке.
