На сайте указаны розничные цены. При оптовой покупке возможна скидка до 30%. Отправьте заявку на расчет

Наименование Тип присоединения
Диаметр (DN)
Давление (PN)
Исполнение
Сталь
Цена
Фланец свободный
500-25-02-1-09Г2С-IV
Тип присоединениясвободный Диаметр (DN)500 Давление (PN)25 Сталь09Г2С
53 320 ₽
Фланец свободный
500-25-02-1-ст 20-IV
Тип присоединениясвободный Диаметр (DN)500 Давление (PN)25 СтальСт.20
50 538 ₽
Фланец свободный
450-25-02-1-09Г2С-IV
Тип присоединениясвободный Диаметр (DN)450 Давление (PN)25 Сталь09Г2С
46 774 ₽
Фланец свободный
450-25-02-1-ст 20-IV
Тип присоединениясвободный Диаметр (DN)450 Давление (PN)25 СтальСт.20
44 252 ₽
Фланец свободный
500-16-02-1-09Г2С-IV
Тип присоединениясвободный Диаметр (DN)500 Давление (PN)16 Сталь09Г2С
37 658 ₽
Фланец свободный
500-16-02-1-ст 20-IV
Тип присоединениясвободный Диаметр (DN)500 Давление (PN)16 СтальСт.20
36 079 ₽
Фланец свободный
500-10-02-1-09Г2С-IV
Тип присоединениясвободный Диаметр (DN)500 Давление (PN)10 Сталь09Г2С
34 836 ₽
Фланец свободный
500-10-02-1-ст 20-IV
Тип присоединениясвободный Диаметр (DN)500 Давление (PN)10 СтальСт.20
33 343 ₽
Фланец свободный
450-16-02-1-09Г2С-IV
Тип присоединениясвободный Диаметр (DN)450 Давление (PN)16 Сталь09Г2С
30 465 ₽
Фланец свободный
500-6-02-1-09Г2С-IV
Тип присоединениясвободный Диаметр (DN)500 Давление (PN)6 Сталь09Г2С
30 465 ₽
Показать еще
Свободные фланцы | Производство и продажа для промышленных предприятий

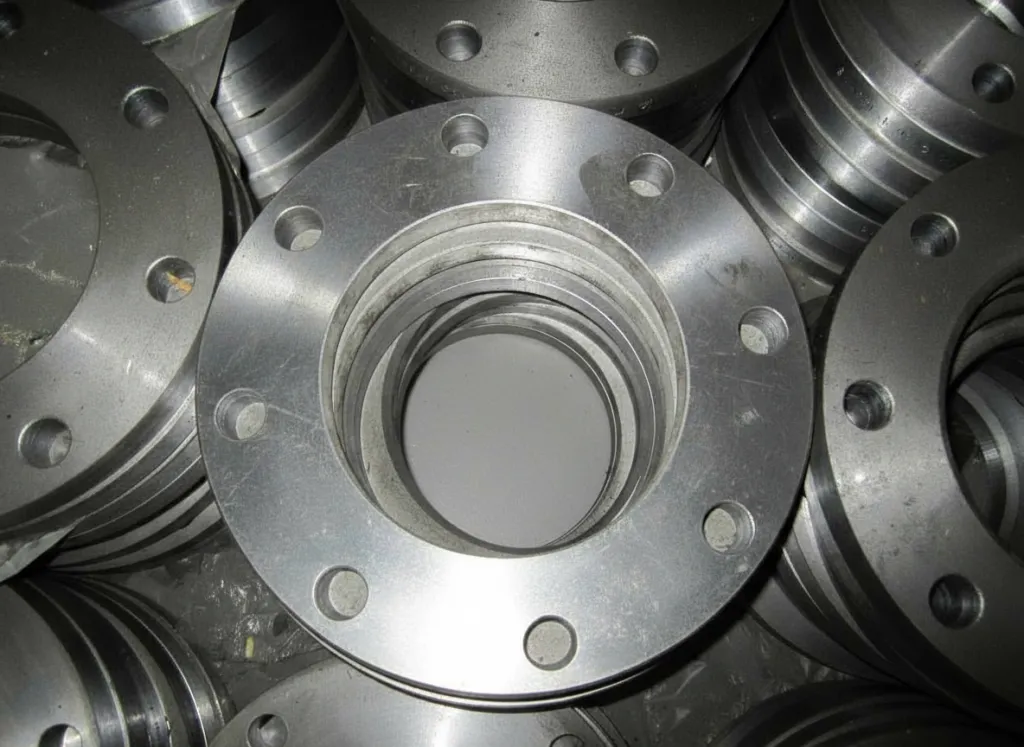

Свободные фланцы

Свободные фланцы

Компания «ОНИКС» — производитель свободных фланцев со складами в Екатеринбурге, Санкт-Петербурге и Москве. Наша продукция соответствует нормативам ГОСТ 33259-2015. Предлагаем приобрести свободные фланцы для различных инженерных систем по цене производителя с гарантией качества.

В трубопроводах фланцы играют роль соединительных элементов: их монтируют на трубы и патрубки оборудования для получения надежного и герметичного стыка, способного выдержать давление транспортируемой рабочей среды. Если при эксплуатации инженерных коммуникаций возникает необходимость часто выполнять демонтаж и установку деталей во фланцевых узлах, рекомендуется использовать в местах соединения свободные фланцы.

Конструктивные особенности

В отличие от плоских и воротниковых фланцев, которые представляют собой цельные детали, свободные фланцы состоят из двух компонентов: диска и съемной втулки под приварку. Для установки детали втулку присоединяют к трубе или патрубку оборудования посредством выполнения сварного шва. В отличие от юбочных и плоских фланцев у фланца свободной конструкции отсутствует уплотнительная поверхность зеркала.

Свободные фланцы выпускаются в трех основных типах согласно ГОСТ 33259-2015 и применяются для труб с диаметром условного прохода от Ду10 до Ду2400 мм. Условия эксплуатации определяют требования к материалу и способу получения заготовки.

Техническая документация

ГОСТ 33259-2015

Фланцы арматуры, соединительных частей и трубопроводов до pn 250

Скачать PDF

Каталог продукции

Полный перечень фланцев и технических характеристик

Скачать PDF

Сертификат соответствия

Подтверждение соответствия требованиям ГОСТ

Скачать PDF

Отличия ГОСТ 33259 от ГОСТ 12815

Список основных различий двух стандартов

Читать статью

Материалы изготовления свободных фланцев

Углеродистая сталь

Сталь 20 для стандартных условий эксплуатации с неагрессивными средами.

Легированная сталь

Сталь 09Г2С для повышенных температур и давлений.

Нержавеющая сталь

12Х18Н10Т, 10Х17Н13М2Т для агрессивных сред и химической промышленности.

Чугун

СЧ20, ВЧ50 для систем водоснабжения и отопления с низким давлением.

Типы свободных фланцев по ГОСТ 33259-2015

Тип Конструкция Применение
Тип 02 Комплектуется приварным кольцом. У фланца и кольца должен быть одинаковый условный диаметр. Для частого демонтажа в труднодоступных местах
Тип 03 Комплектуется отбортовкой для соединения с тонкостенными трубами. Для труб с тонкими стенками и низким давлением
Тип 04 С хомутом под приварку для повышенной прочности соединения. Для систем с вибрацией и динамическими нагрузками

Технические характеристики свободных фланцев

Диапазон размеров

Диаметр условного прохода — от Ду10 до Ду2400 мм.

Номинальное давление

От 0,1 до 25 МПа (от 1 до 250 бар).

Температурный режим

Температура рабочей среды — от -70 до +450 °С в зависимости от материала.

Материалы

Углеродистая, легированная, нержавеющая сталь, чугун.

Почему выбирают свободные фланцы от ОНИКС

Широкий ассортимент

В нашем каталоге представлены фланцы всех типов и размеров. Вы можете подобрать стандартную модель или заказать изготовление нестандартных фланцев по вашим чертежам.

Перейти в каталог

Контроль качества

Все фланцы изготавливаются в соответствии с ГОСТами, проходят многоступенчатый контроль качества. На всю продукцию предоставляется гарантия.

Смотреть сертификаты

Собственные склады

Наличие собственных складов в Москве, Санкт-Петербурге и Екатеринбурге позволяет организовать быструю доставку по всей России.

Условия доставки

Актуальный прайс-лист

Мы регулярно обновляем цены и предлагаем специальные условия для постоянных клиентов. Получите актуальный прайс-лист на всю продукцию.

Скачать прайс-лист

Свободные фланцы в промышленных системах

Полезная информация

Что такое свободный фланец на приварном кольце?

Что такое свободный фланец на приварном кольце?

В статье расскажем, где используется свободный фланец, как происходит монтаж, какие существуют аналоги свободного фланца в международных стандартах.

Читать статью →
КЕЙС: свободные фланцы с буртом из алюминия по ОСТ

КЕЙС: свободные фланцы с буртом из алюминия по ОСТ

Заказ для химического предприятия был выполнен на нашем производстве в Санкт-Петербурге из деформированного сплава АМг5, легированного магнием. Бурты 2-го исполнения с уплотнительной поверхностью “паз” изготовлены в комплекте со свободными фланцами трубопроводов по тому же ОСТ 26-01-1169-82.

На данный момент, производственные мощности ОНИКС могут обрабатывать заказы по ОСТ 26-01-1169-82 до 150 диаметра включительно.

В чем преимущества фланцев из алюминия? Какие технические особенности существуют в процессе производства? Об этом и многом другом расскажем в статье.
