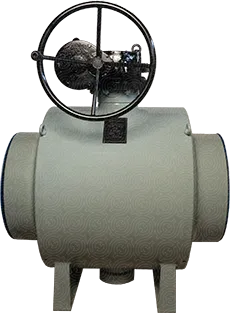

Кран шаровой EXPARM UNI КШПП с редуктором Ду 500 Ру 25 ст.20

При комплектации трубопроводной линии DN 500 под номинальное давление PN 25 можно использовать Кран шаровой EXPARM UNI КШПП с редуктором Ду 500 Ру 25 ст.20. Кран выполнен в полнопроходном варианте и оснащен редуктором, что особенно актуально для арматуры большого диаметра, где ручное управление без передаточного механизма было бы затруднено.

Кран подходит для участков трубопровода, где требуется надежное периодическое перекрытие среды и возможность эксплуатации крупной арматуры через редуктор. При монтаже необходимо учитывать строительную длину, массу изделия и габариты, а также предусматривать доступ к механизму управления.

Конструкция сочетает корпус ст.20, шар 08Х18Н10 и шпиндель 20Х13. Пружинный элемент выполнен из ХН70МВЮ, материал седла указан как ст.20 + Ni, уплотнение седла — Ф4, фторсиликоновый каучук. При выборе крана эти данные следует рассматривать вместе с температурой и характеристиками транспортируемой среды.

Позиция относится к исполнению У1 - обычное и имеет строительную длину L 991 мм. Полнопроходная схема сформирована при диаметре крана 530 мм и проходе 487 мм; толщина стенки патрубков составляет 21.5 мм. Управление выполняется через редуктор, конструкция КШ — с пробкой в опорах.

Температурный диапазон рабочей среды составляет -40 +150 °С, класс герметичности — А. Производственный ресурс указан как 10 000 циклов, срок службы — 30 лет, гарантийный срок — 36 месяцев. Параметры позволяют заранее оценить эксплуатационные требования к крану в составе трубопроводной системы.

Кран весит 886 кг, поэтому при планировании монтажа желательно заранее предусмотреть подходящие подъемные средства и учитывать массу узла в составе трубопровода.

В спецификации позицию можно обозначить как шаровой кран EXPARM UNI КШПП DN 500, PN 25, полнопроходной, редуктор, корпус ст.20. При сравнении вариантов стоит дополнительно сверять проход, строительную длину и материалы уплотнений.

Для покупки добавьте нужную позицию в корзину и завершите оформление на сайте. Заказы с сайта рассматриваются в приоритетном порядке.
