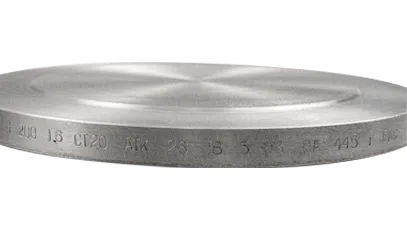

Заглушка поворотная 1-150-4,0-ст.20 АТК 26-18-5-93

Заглушка поворотная 1-150-4,0-ст.20 АТК 26-18-5-93 применяется в качестве поворотной заглушки на трубопроводах DN 150 с номинальным давлением PN 4.0. Такое решение позволяет наглядно фиксировать открытое или закрытое состояние участка и используется в разъемных фланцевых соединениях при соблюдении проектных требований.

Монтажные размеры этой модификации: B 70 мм, d1 145 мм, d2 142 мм, d 10 мм, b 21 мм, b1 25 мм и внешний диаметр 212 мм.

Указанная масса изделия — 10 кг.

Изделие изготовлено по АТК 26-18-5-93. При подборе важно учитывать норматив вместе с DN, PN, исполнением и фактическими размерами, чтобы позиция соответствовала проектной документации.

Для поиска в каталоге позицию удобно идентифицировать по сочетанию характеристик: поворотная заглушка АТК 26-18-5-93 DN 150, PN 4.0, исполнение 1, материал Ст.20, наружный диаметр D 212 мм.

Заглушка изготовлена из стали 20 — широко применяемого материала для соединительных и трубопроводных деталей. Такое исполнение подходит для стандартных промышленных условий при соответствии характеристик стали рабочей среде.

Для технологических переключений поворотная заглушка дает механически однозначный способ изоляции линии. Конкретный порядок ее перевода из одного положения в другое должен определяться проектом и эксплуатационными инструкциями объекта.

Масса детали составляет 10 кг, что удобно учитывать при расчете веса партии, транспортировке и подготовке монтажных работ.

Если характеристики соответствуют вашей спецификации, добавьте заглушку в корзину и отправьте заказ через сайт. Онлайн-заявки передаются в приоритетную обработку.
