Заглушка поворотная 2-100-10,0-09Г2С АТК 26-18-5-93
3 520 руб.
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000068908
-
Диаметр (DN):
100 -
Давление (PN):
10 -
Исполнение:
2 -
Сталь:
09Г2С -
Стандарт:
АТК 26-18-5-93 -
Производитель:
ОНИКС -
Внешний диаметр (D):
158 -
Вес:
6.5 -
D2:
149 -
h1:
4 -
h2:
3 -
А:
210 -
D1:
150 -
B:
60 -
d1:
92 -
d2:
94 -
d:
10 -
h:
2 -
b:
23 -
b1:
28 -
Базовая единица:
шт -
Возможность производства:
Да -
Идентификатор группы:
Заглушка поворотная 100-10,0-09Г2С АТК 26-18-5-93
Исполнение:
Описание
Для трубопровода DN 100, рассчитанного на PN 10, предусмотрена Заглушка поворотная 2-100-10,0-09Г2С АТК 26-18-5-93. Поворотная конструкция удобна на участках, где необходимо периодически изолировать линию или восстанавливать проход при проведении ремонта, обслуживания и технологических переключений.
Для поиска в каталоге позицию удобно идентифицировать по сочетанию характеристик: поворотная заглушка АТК 26-18-5-93 DN 100, PN 10, исполнение 2, материал 09Г2С, наружный диаметр D 158 мм. Поворотная заглушка выполнена из стали 09Г2С — низколегированного конструкционного материала, применяемого в трубопроводных системах с повышенными требованиями к механическим свойствам и температурному диапазону.
При новом монтаже или замене детали важно учитывать полное обозначение изделия. Одинаковые DN и PN могут встречаться у вариантов с различной геометрией или исполнением, поэтому подбирать позицию только по номинальным параметрам недостаточно.

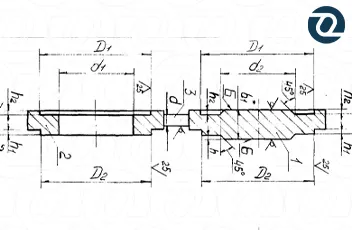

Размерные характеристики позволяют отличить эту позицию от близких типоразмеров: B = 60 мм, d1/d2 = 92/94 мм, d = 10 мм, b/b1 = 23/28 мм, наружный диаметр D = 158 мм. Масса — 6.5 кг.
Норматив изготовления — АТК 26-18-5-93. Полную маркировку заглушки удобно использовать для сверки с закупочной спецификацией и чертежами трубопроводного узла.
Вес поворотной заглушки — 6.5 кг. Этот параметр особенно полезен при планировании логистики и работ с крупными типоразмерами. Для покупки соберите необходимые позиции в корзине и завершите оформление на сайте. Заказы с сайта рассматриваются в приоритетном порядке.
