Заглушка поворотная 2-100-4,0-ст.20 АТК 26-18-5-93
2 486 руб.
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000011540
-
Диаметр (DN):
100 -
Давление (PN):
4.0 -
Исполнение:
2 -
Сталь:
Ст.20 -
Стандарт:
АТК 26-18-5-93 -
Производитель:
ОНИКС -
Внешний диаметр (D):
158 -
Вес:
4.5 -
D2:
149 -
h1:
4 -
h2:
3 -
А:
190 -
D1:
150 -
B:
60 -
d1:
96 -
d2:
94 -
d:
10 -
h:
2 -
b:
15 -
b1:
20 -
Базовая единица:
шт -
Возможность производства:
Да -
Идентификатор группы:
Заглушка поворотная 100-4,0-ст.20 АТК 26-18-5-93
Исполнение:
Описание
Заглушка поворотная 2-100-4,0-ст.20 АТК 26-18-5-93 — поворотная заглушка для трубопроводного соединения DN 100 на номинальное давление PN 4.0. Деталь применяют во фланцевых узлах, где требуется технологически перекрывать или открывать проход путем перевода поворотного элемента в нужное положение без демонтажа всего соединения.
Заглушку следует рассматривать как часть единого фланцевого узла вместе с ответными элементами и крепежом. Совпадение размеров и параметров соединения помогает обеспечить правильную сборку и безопасное технологическое переключение.

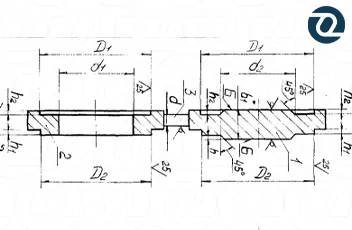

Геометрические параметры позиции включают размер B 60 мм, диаметры d1 96 мм, d2 94 мм и d 10 мм. Параметры b и b1 составляют соответственно 15 и 20 мм, наружный диаметр D — 158 мм. Вес детали равен 4.5 кг.
Для точного подбора поворотной заглушки важна совокупность значений: DN 100, PN 4.0, исполнение 2, B 60 мм, D 158 мм, d1 96 мм, d2 94 мм и материал Ст.20.
Позиция выполнена по АТК 26-18-5-93. Перед закупкой рекомендуется проверить совпадение условного прохода, давления, исполнения и размерных параметров с проектом.
Заглушка изготовлена из стали 20 — широко применяемого материала для соединительных и трубопроводных деталей. Такое исполнение подходит для стандартных промышленных условий при соответствии характеристик стали рабочей среде.
Указанная масса 4.5 кг помогает заранее оценить общий вес поставки и требования к погрузочно-разгрузочным операциям.
Нужный типоразмер можно сразу добавить в корзину и оформить заказ онлайн. Заявки с сайта имеют приоритет при обработке.
