Переходы по ГОСТ 17378-2001

30 июля 2019, 17:14

Переходы концентрические и эксцентрические. Сходства и различия.

В работе с деталями трубопровода есть множество тонкостей. Часто в ГОСТах и технических документах они описаны заумно.
Давайте попробуем простым языком объяснить одну из таких тем: отличия эксцентрического и концентрического переходов.


ГОСТ
Эксцентрический и концентрический переходы регламентируются по ГОСТ 17378-01.

Обозначение
Единственное отличие в названии - это наличие символа "Э" или "К». То есть, если в обозначении видите букву – «Э»,
значит переход эксцентрический, «К"- концентрический.

Пример:
Переход Э-76х3-45х2,5 ГОСТ 17378-2001- эксцентрический.
Переход К- 76*3-45*2,5 ГОСТ 17378-2001- концентрический.

Геометрия и внешний вид

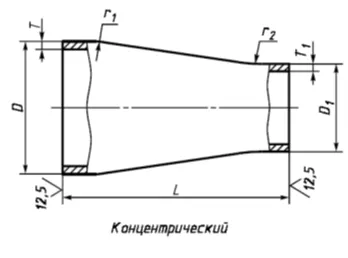

Концентрический переход - это стальной конус. Основная особенность - симметричная форма.
То есть, центр входного и выходного отверстий находятся на одной линии.

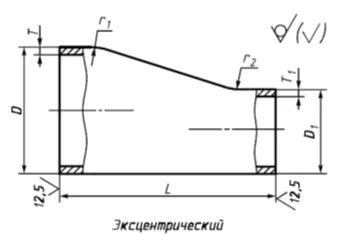

Эксцентрический переход выглядит как прямоугольная трапеция в разрезе. Для удобства можете представить, что с одной стороны
деталь имеет прямую, с другой стороны коническую стенку.  При такой форме центр входного и выходного отверстий смещены
относительно друг друга и находятся на параллельных осях.



Монтаж
Эксцентрический переход используется на вертикальных участках трубопровода.
Концентрический - на горизонтальных трубопроводах.

Преимущества

Концентрического перехода:

·         позволяет транспортируемой среде передвигаться без препятствий;

·         вещество по трубе транспортируется с меньшим гидравлическим сопротивлением;

Эксцентрического перехода:

·         предотвращает застой среды;

·         облегчает удаление транспортируемого вещества

Для того, чтобы выбрать нужный переход следует:

·         учесть на каком трубопроводе будет осуществляться монтаж (горизонтальном или вертикальном);

·         для какой среды будет использоваться;

·         какие функции будет выполнять;

и обратиться к нашим менеджерам! Они помогут с выбором.


Мы предлагаем концентрические переходы из сталей: 20, 12х18н10т и 08х18н10
