Тип присоединения:
воротниковыйДиаметр (DN):
100Давление (PN):
100Исполнение:
BСталь:
AISI 321Стандарт:
33259-15Толщина фланца (b):
38Внешний диаметр (D):
265Внутренний диаметр (d1):
92Высота воротника (H1):
12Высота зеркала (h):
3Диаметр болтового отверстия (d):
30Высота фланца (H):
100Кол-во болтовых отверстий (n):
8Меж.центровое расстояние (D1):
210Вес:
14,7D2:
158Диаметр основания воротника (Dm):
146Диаметр воротника (Dn):
110Ряд:

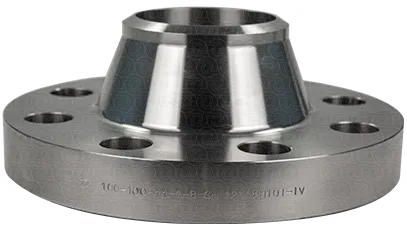

1При комплектации фланцевого узла DN 100 на PN 100 можно использовать Фланец воротниковый 100-100-11-1-B-ст AISI 321-IV ГОСТ 33259-2015. Исполнение B необходимо учитывать вместе с присоединительными размерами и ответной частью соединения.
Геометрия позиции относится к ГОСТ 33259-2015. Перед закупкой рекомендуется проверить совпадение DN, PN, исполнения и всех доступных размерных параметров с рабочей документацией.
Исполнение из AISI 321 ориентировано на проекты, где предусмотрены коррозионностойкие нержавеющие трубопроводные детали. Материал широко применяется в промышленном оборудовании, однако условия эксплуатации следует сверять с требованиями конкретной системы.
Воротниковые фланцы применяют в технологических, промышленных и инженерных трубопроводах для создания обслуживаемых разъемных соединений.
Перед сваркой следует проверить совместимость присоединяемой трубы, материала и геометрии фланца.
Монтажные параметры, указанные для этой строки: размер D2 — 158 мм; толщина фланца b — 38 мм; высота зеркала h — 3 мм; диаметр болтового отверстия d — 30 мм; межцентровое расстояние D1 — 210 мм. Перед заказом их рекомендуется сопоставить с присоединительными размерами ответной части узла.
Ключевые характеристики товара — воротниковый фланец DN 100, PN 100, исполнение B, материал AISI 321 и ГОСТ 33259-2015. Дополнительные геометрические параметры уточняют конкретную модификацию.
Вес фланца — 14,7 кг. Этот параметр полезен при планировании логистики, складирования и погрузочно-разгрузочных операций.
После проверки параметров добавьте фланец в корзину и оформите заказ на сайте. Заказы, созданные через сайт, получают приоритетную обработку.
