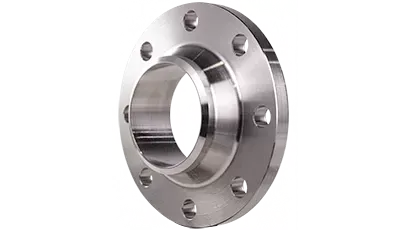

Фланец воротниковый 15-100-11-1-B-ст AISI 321-IV ГОСТ 33259-2015

Фланец воротниковый 15-100-11-1-B-ст AISI 321-IV ГОСТ 33259-2015
Фланец воротниковый 15-100-11-1-B-ст AISI 321-IV ГОСТ 33259-2015
Цена по запросу
Под заказ

Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!

Характеристики:

  • Тип присоединения:

    воротниковый
  • Диаметр (DN):

    15
  • Давление (PN):

    100
  • Исполнение:

    B
  • Сталь:

    AISI 321
  • Стандарт:

    33259-15
  • Толщина фланца (b):

    20
  • Внешний диаметр (D):

    105
  • Внутренний диаметр (d1):

    12
  • Высота воротника (H1):

    6
  • Высота зеркала (h):

    2
  • Диаметр болтового отверстия (d):

    14
  • Высота фланца (H):

    48
  • Кол-во болтовых отверстий (n):

    4
  • Меж.центровое расстояние (D1):

    75
  • Вес:

    1.27
  • D2:

    47
  • Диаметр основания воротника (Dm):

    38
  • Диаметр воротника (Dn):

    19
  • Ряд:

    1

Описание

При комплектации фланцевого узла DN 15 на PN 100 можно использовать Фланец воротниковый 15-100-11-1-B-ст AISI 321-IV ГОСТ 33259-2015. Исполнение B необходимо учитывать вместе с присоединительными размерами и ответной частью соединения.

Если требуется воротниковый фланец из AISI 321 для DN 15 и PN 100, дополнительно необходимо проверить исполнение B и все заполненные размеры присоединительной части.

Монтажные параметры, указанные для этой строки: размер D2 — 47 мм; толщина фланца b — 20 мм; высота зеркала h — 2 мм; диаметр болтового отверстия d — 14 мм; межцентровое расстояние D1 — 75 мм. Перед заказом их рекомендуется сопоставить с присоединительными размерами ответной части узла.

Воротниковые фланцы применяют в технологических, промышленных и инженерных трубопроводах для создания обслуживаемых разъемных соединений.

Перед сваркой следует проверить совместимость присоединяемой трубы, материала и геометрии фланца.

Материал изготовления — AISI 321, аустенитная коррозионностойкая хромоникелевая сталь, стабилизированная титаном. Такое исполнение применяют в трубопроводных системах с повышенными требованиями к коррозионной стойкости металлических деталей.

Геометрия позиции относится к ГОСТ 33259-2015. Перед закупкой рекомендуется проверить совпадение DN, PN, исполнения и всех доступных размерных параметров с рабочей документацией.

Для комплектации и перевозки дополнительно можно учитывать массу конкретной позиции — 1.27 кг. Заказать эту позицию можно онлайн: добавьте товар в корзину, укажите необходимое количество и оформите заказ на сайте. Интернет-заказы получают приоритет при обработке.

Цена по запросу
Под заказ

Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
