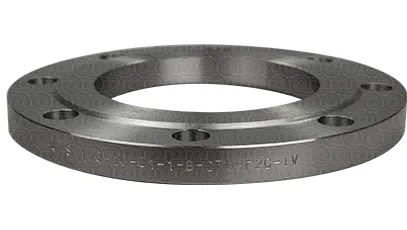

Фланец плоский 900-16-01-1-B-ст 20-IV ГОСТ 33259-2015
29 095 руб.
- Санкт-Петербург, ул. Домостроительная, д.3 Д 8 шт
- Екатеринбург, ул. Ереванская, д.6 1 шт
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000051580
-
Тип присоединения:
плоский -
Диаметр (DN):
900 -
Давление (PN):
16 -
Исполнение:
B -
Сталь:
Ст.20 -
Группа контроля:
IV -
Стандарт:
33259-15 -
Толщина фланца (b):
59 -
Внешний диаметр (D):
1120 -
Внутренний диаметр (d1):
920 -
Высота зеркала (h):
5 -
Диаметр болтового отверстия (d):
39 -
Кол-во болтовых отверстий (n):
28 -
Меж.центровое расстояние (D1):
1050 -
Вес:
129 -
D2:
1005 -
Ряд:
1 -
Базовая единица:
шт -
Идентификатор группы:
Фланец плоский 900-16-01-1-ст 20-IV
Описание
Для монтажа фланцевого узла DN 900 PN 16 можно использовать этот плоский фланец из стали 20.
Геометрия изделия задана ГОСТ 33259-2015, что упрощает подбор ответных деталей по проектной документации.
Плоская конструкция удобна для монтажа на трубу с последующей сваркой и позволяет получить обслуживаемое соединение при использовании подходящих ответных фланцев, крепежа и прокладки.
Для сопоставления с проектом важны характеристики: исполнение B; ряд 1; наружный диаметр D — 1120 мм; размер d1 — 920 мм; толщина b — 59 мм; высота уплотнительной поверхности h — 5 мм; болтовых отверстий — 28; группа контроля — IV; масса — 129 кг.
Крупный номинальный диаметр делает особенно важной проверку монтажных размеров, массы детали и расположения крепежных отверстий до отгрузки на объект.
Сталь 20 хорошо подходит для изготовления приварных соединительных деталей и широко используется в трубопроводной номенклатуре.
Перед заказом рекомендуется дополнительно сверить параметры с проектной спецификацией.
Для оформления заказа добавьте позиции в корзину и оформите заказ на сайте. Заказы с сайта обрабатываются в приоритетном порядке.
29 095 руб.
- Санкт-Петербург, ул. Домостроительная, д.3 Д 8 шт
- Екатеринбург, ул. Ереванская, д.6 1 шт
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
