Фланец стальной РN 16

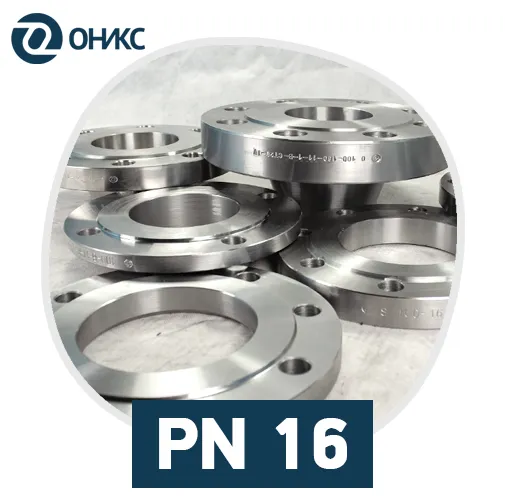

PN 16.pngСтальной плоский диск с центральным отверстием для прохождения внутреннего потока среды называется фланцем. По периметру расположены равно удаленные крепежные отверстия под шпильку или болт. Согласно ГОСТ 33259-15, выделяют два вида: плоские стальные фланцы тип 01 и фланцы стальные приварные встык (воротниковые) тип 11.

01 и 11 фланцы оникс.png

Сталь
Стандарт
Диаметр (DN)
Давление (PN)
Тип присоединения
Исполнение
Цена
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)600 Давление (PN)16 Тип присоединенияворотниковый ИсполнениеB
134 048 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)800 Давление (PN)16 Тип присоединенияплоский ИсполнениеB
132 853 ₽
В избранное Подробнее
Сталь20 Стандарт33259-2015 Диаметр (DN)1200 Давление (PN)16 Тип присоединенияворотниковый ИсполнениеB
125 145 ₽
В избранное Подробнее
Сталь20 Стандарт33259-2015 Диаметр (DN)1200 Давление (PN)16 Тип присоединенияплоский ИсполнениеB
102 327 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)600 Давление (PN)16 Тип присоединенияплоский ИсполнениеB
101 223 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)500 Давление (PN)16 Тип присоединенияворотниковый ИсполнениеB
97 058 ₽
В избранное Подробнее
Сталь20 Стандарт33259-2015 Диаметр (DN)1000 Давление (PN)16 Тип присоединенияворотниковый ИсполнениеB
90 922 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)500 Давление (PN)16 Тип присоединенияплоский ИсполнениеB
70 533 ₽
В избранное Подробнее
Сталь20 Стандарт33259-2015 Диаметр (DN)1000 Давление (PN)16 Тип присоединенияплоский ИсполнениеB
56 032 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)400 Давление (PN)16 Тип присоединенияворотниковый ИсполнениеB
55 818 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-2015 Диаметр (DN)800 Давление (PN)16 Тип присоединенияворотниковый ИсполнениеB
52 605 ₽
В избранное Подробнее
Сталь20 Стандарт33259-2015 Диаметр (DN)800 Давление (PN)16 Тип присоединенияворотниковый ИсполнениеB
51 775 ₽
В избранное Подробнее
Показать еще

Типы фланцев

DN 10 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300 DN 350 DN 400 DN 450 DN 500 DN 600 DN 700 DN 800 DN 900 DN 1000 DN 1200 DN 1400 DN 1600 PN 2,5 PN 6 PN 10 PN 25 PN 40 PN 63 PN 100 PN 160

В зависимости от конструкционных особенностей, фланцы с давлением PN 16 кгс/см² изготавливаются в исполнениях B (1) до DN 1200 мм; в исполнениях C (4), D (5), E (2), F (3), L (8) и M (9) до DN 800 мм.  Фланцы под линзовую прокладку K (6) и в исполнении J (7) под прокладку овального сечения рассчитаны до DN 400 мм, согласно ГОСТ 33259-15.



Размеры плоских и воротниковых фланцев PN 16 по ГОСТ 33259-15

Тип DN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
Плоский (01) 15 47 14 95 19 - - - 2 14 4 65 0,61 М12х55 М12х70

20 58 16 105 26 - - - 2 14 4 75 0,86 М10х60 М12х70
25 68 18 115 33 - - - 2 14 4 85 1,17 М10х60 М12х70
32 78 18 135 39 - - - 2 18 4 100 1,58 М16х70 М16х80
40 88 20 145 46 - - - 3 18 4 110 1,96 М16х70 М16х90
50 102 22 160 59 - - - 3 18 4 125 2,58 М16х80 М16х90
65 122 24 180 78 - - - 3 18 4 145 3,42 М16х80 М16х100
80 133 24 195 91 - - - 3 18 4 160 3,71 М16х80 М16х100
100 158 26 215 110 - - - 3 18 8 180 4,73 М16х80 М16х100
125 184 28 245 135 - - - 3 18 8 210 6,38 М16х80 М16х100
150 212 28 280 161 - - - 3 22 8 240 8,2 М20х90 М20х110
200 268 30 335 222 - - - 3 22 12 295 10,2 М20х90 М20х120
250 32 31 405 273 - - - 3 26 12 355 14,5 М24х100 М24х120
300 370 32 460 325 - - - 4 26 12 410 17,8 М24х105 М24х130
350 430 34 520 377 - - - 4 26 12 470 22,9 М24х105 М24х140
400 482 38 580 426 - - - 4 30 16 525 31 М27х120 М27х150
450 532 42 640 480 - - - 4 30 20 585 39,6 М27х120 М27х160
500 585 48 710 530 - - - 4 33 20 650 57 М30х140 М30х180
600 685 50 840 630 - - - 5 39 20 770 80 М36х160 М36х200
700 800 52 910 720 - - - 5 39 24 840 84,2 М36х160 М36х200
800 905 54 1020 820 - - - 5 39 24 950 104,4 М36х160 М36х210
900 1005 59 1120 920 - - - 5 39 28 1050 129 М36х170 М36х210
1000 1110 63 1255 1020 - - - 5 45 28 1170 179,4 М42х190 М42х240
1200 1330 76 1485 1220 - - - 5 52 32 1390 298 - М48х290
Воротниковый (11) 15 47 14 95 12 30 19 35 2 14 4 65 0.68 М12х60 М12х70

20 58 14 105 18 38 26 38 2 14 4 75 0.87 М12х60 М12х70
25 68 14 115 25 45 33 40 2 14 4 85 01.05 М12х60 М12х70
32 78 15 135 31 55 39 42 2 18 4 100 1.54 М16х60 М16х80
40 88 16 145 38 64 46 45 3 18 4 110 1.85 М16х70 М16х80
50 102 16 160 49 76 58 48 3 18 4 125 2.28 М16х70 М16х80
65 122 18 180 65 94 77 50 3 18 4 145 3.19 М16х70 М16х90
80 133 20 195 78 110 90 53 3 18 4 160 4.21 М16х70 М16х90
100 158 20 215 96 130 110 53 3 18 8 180 4.9 М16х70 М16х90
125 184 22 245 121 156 135 60 3 18 8 210 6.76 М16х80 М16х90
150 212 22 280 146 180 161 60 3 18 8 240 8.3 М20х80 М20х100
200 268 22 335 202 240 222 61 3 22 12 295 11.8 М20х90 М20х110
250 320 26 405 254 292 278 68 3 26 12 355 17.4 М24х100 М24х120
300 370 28 460 303 346 330 70 4 26 12 410 22.8 М24х100 М24х130
350 430 32 500 351 400 382 74 4 26 16 470 33.1 М24х110 М24х130
400 482 36 580 398 450 432 79 4 30 16 525 43 М27х120 М27х150
450 530 38 640 450 506 484 89 4 30 20 585 54 М27х120 М27х150
500 585 42 710 501 559 535 94 4 33 20 650 71 М30х140 М30х170
600 685 46 840 602 660 636 95 5 39 20 770 99.3 М36х150 М36х190
700 800 48 910 692 755 726 100 5 39 24 840 106 М36х150 М36х200
800 905 50 1020 792 855 826 100 5 39 24 950 131 М36х150 М36х200
900 1005 52 1120 892 955 926 115 5 39 28 1050 158 М36х160 М36х210
1000 1110 54 1255 992 1058 1028 115 5 45 28 1170 203 М42х170 М42х230
1200 1330 56 1485 1192 1262 1228 130 5 52 32 1390 285 - М48х240

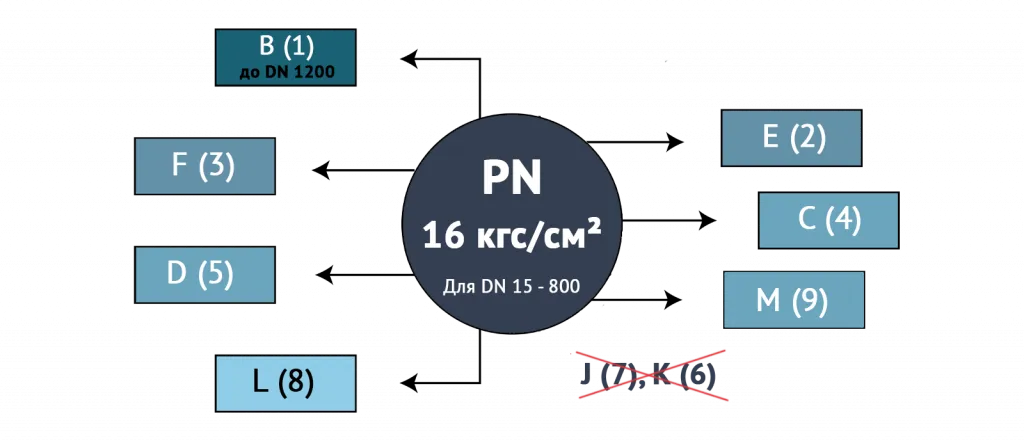

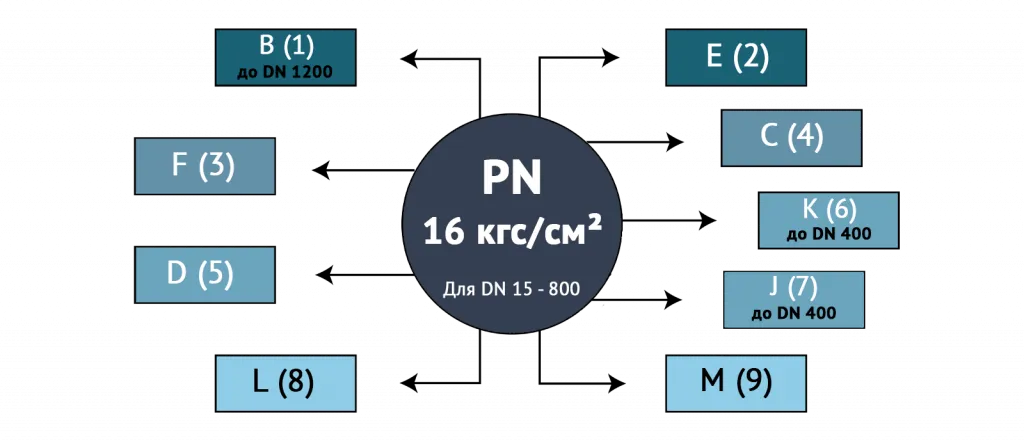

Какие исполнения фланцев существуют для PN 16 кгс/см²?

Доступные исполнения для плоских фланцев Доступные исполнения для воротниковых фланцев
PN 16.png
PN 16.png


Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
