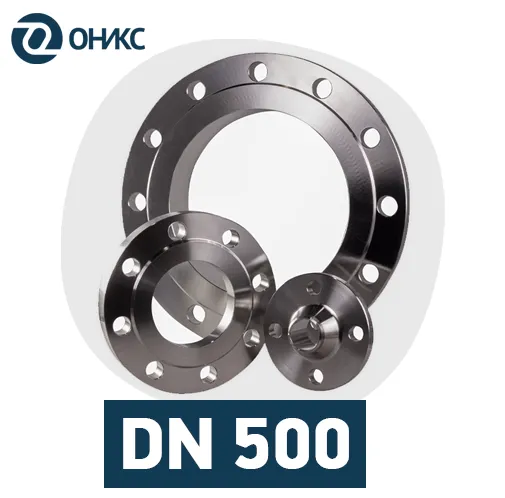

Фланец стальной DN 500
Фланец - плоский стальной диск с центральным отверстием для прохождения потока среды. По периметру расположены равномерно удаленные отверстия для шпилек или болтов.

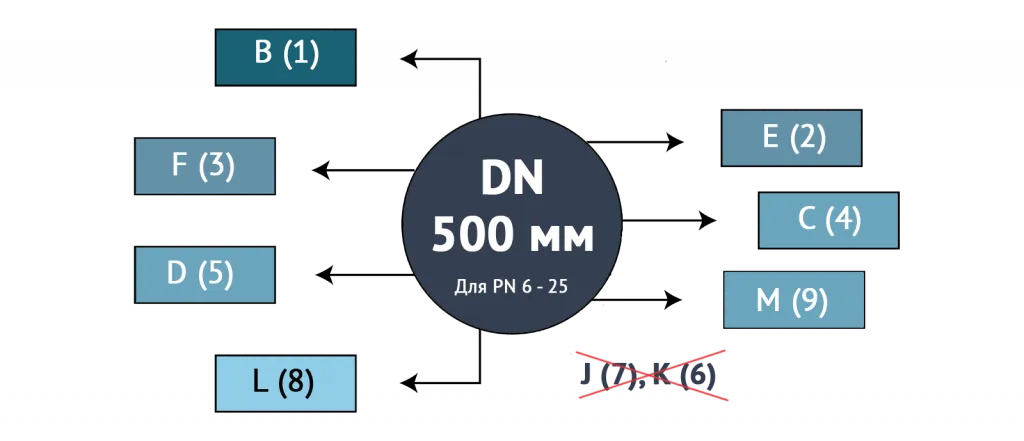

Размеры плоских и воротниковых фланцев DN 500 по ГОСТ 33259-15
| Тип | PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 570 | 29 | 640 | 530 | - | - | - | 4 | 22 | 16 | 600 | 19,7 | М20х90 | М20х110 |
|
|

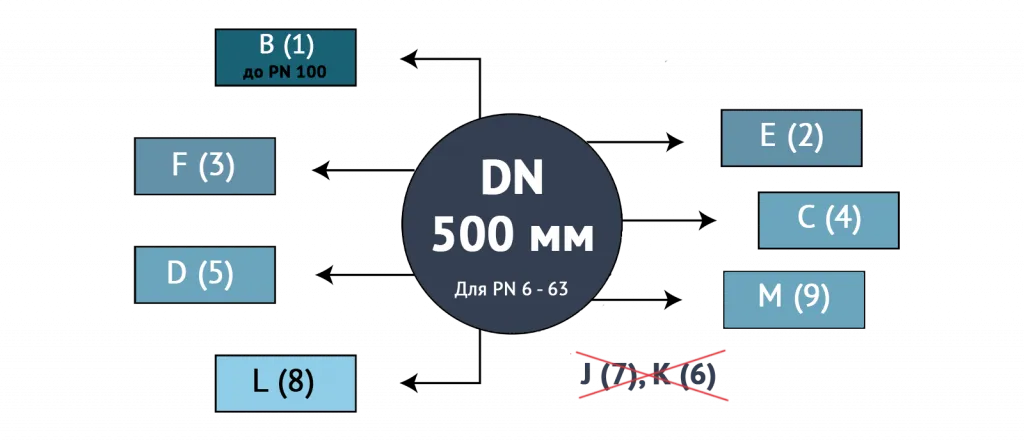

10 | 585 | 32 | 670 | 530 | - | - | - | 4 | 26 | 20 | 620 | 28 | М24х105 | М24х130 |
| 16 | 585 | 48 | 710 | 530 | - | - | - | 4 | 33 | 20 | 650 | 57 | М30х140 | М30х180 | |
| 25 | 615 | 52 | 730 | 530 | - | - | - | 4 | 39 | 20 | 660 | 67,3 | М36х160 | М36х200 | |
| Воротниковый (11) | 6 | 570 | 23 | 640 | 501 | 545 | 535 | 54 | 4 | 22 | 16 | 600 | 29.1 | М20х90 | М20х110 |
|
|
10 | 585 | 28 | 670 | 501 | 550 | 535 | 69 | 4 | 26 | 20 | 620 | 40 | М24х100 | М24х130 |
| 16 | 585 | 42 | 710 | 501 | 559 | 535 | 94 | 4 | 33 | 20 | 650 | 71 | М30х140 | М30х170 | |
| 25 | 615 | 48 | 730 | 500 | 570 | 535 | 104 | 4 | 39 | 20 | 660 | 89 | М36х160 | М36х200 | |
| 40 | 615 | 62 | 755 | 495 | 580 | 535 | 144 | 4 | 45 | 20 | 670 | 132,3 | - | М42х240 | |
| 63 | 615 | 70 | 800 | 485 | 594 | 535 | 169 | 4 | 52 | 20 | 705 | 201 | - | М48х280 | |
| 100 | 615 | - | - | - | - | - | - | 4 | - | - | 760 | - | - | - |
