Типы фланцев

Сталь

10Х17Н13М2Т 12Х18Н10Т Ст 20

Диаметр (DN)

DN 2000 DN 1800 DN 1600 DN 1400 DN 1200 DN 1000 DN 900 DN 800 DN 700 DN 600 DN 500 DN 450 DN 400 DN 350 DN 300 DN 250 DN 200 DN 150 DN 125 DN 100 DN 80 DN 65 DN 50 DN 40 DN 32 DN 25 DN 20 DN 15 DN 10

Давление (PN)

PN 160 PN 100 PN 63 PN 40 PN 25 PN 16 PN 10 PN 6 PN 2,5

Диаметр (DN) + Давление (PN)

DN 15 PN 16 DN 32 PN 16 DN 50 PN 16 DN 65 PN 16 DN 80 PN 16 DN 100 PN 16 DN 125 PN 16 DN 150 PN 16 DN 200 PN 10 DN 200 PN 16 DN 200 PN 6 DN 200 PN 40 DN 200 PN 63 DN 200 PN 25 DN 250 PN 10 DN 250 PN 16 DN 250 PN 40 DN 250 PN 63 DN 250 PN 25 DN 300 PN 10 DN 300 PN 16 DN 300 PN 6 DN 300 PN 25 DN 300 PN 160 DN 350 PN 10 DN 350 PN 16 DN 350 PN 6 DN 350 PN 40 DN 350 PN 25 DN 400 PN 10 DN 400 PN 16 DN 400 PN 40 DN 400 PN 25 DN 500 PN 16 DN 500 PN 6 DN 500 PN 25 DN 600 PN 10 DN 600 PN 16 DN 600 PN 25 DN 700 PN 6 DN 700 PN 25 DN 800 PN 10 DN 800 PN 16 DN 800 PN 6 DN 800 PN 25 DN 1200 PN 16 DN 1400 PN 10
Сталь
Стандарт
Диаметр (DN)
Давление (PN)
Тип присоединения
Исполнение
Цена
Сталь09Г2С Стандарт33259-15 Диаметр (DN)1600 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
146 619 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
118 761 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)1400 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
86 718 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)1000 Давление (PN)16 Тип присоединенияворотниковый ИсполнениеB
67 561 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)16 Тип присоединенияворотниковый ИсполнениеB
61 240 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)600 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
56 943 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)1000 Давление (PN)16 Тип присоединенияплоский ИсполнениеB
53 052 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)500 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
44 406 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)700 Давление (PN)16 Тип присоединенияворотниковый ИсполнениеB
39 244 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)600 Давление (PN)16 Тип присоединенияворотниковый ИсполнениеB
37 844 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)400 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
36 913 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)10 Тип присоединенияворотниковый ИсполнениеB
34 275 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)500 Давление (PN)16 Тип присоединенияворотниковый ИсполнениеB
34 063 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)16 Тип присоединенияплоский ИсполнениеB
33 480 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
33 215 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)700 Давление (PN)16 Тип присоединенияплоский ИсполнениеB
32 131 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)600 Давление (PN)16 Тип присоединенияплоский ИсполнениеB
30 882 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)400 Давление (PN)25 Тип присоединенияворотниковый ИсполнениеB
25 110 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)700 Давление (PN)10 Тип присоединенияворотниковый ИсполнениеB
25 092 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)700 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
23 472 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)300 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
23 375 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)1000 Давление (PN)6 Тип присоединенияплоский ИсполнениеB
22 327 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)500 Давление (PN)25 Тип присоединенияплоский ИсполнениеB
20 826 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)500 Давление (PN)16 Тип присоединенияплоский ИсполнениеB
20 587 ₽
В избранное Подробнее
Показать еще

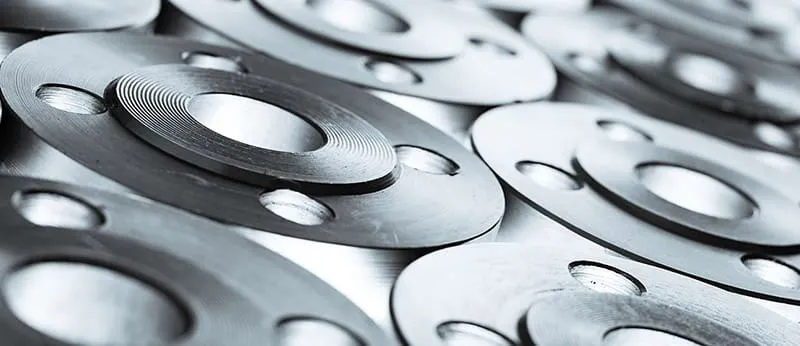

Фланцы из стали 09Г2С

Фланец стальной из стали 09Г2С используется в качестве ответного элемента трубопроводной обвязки аппаратов, агрегатов и трубопроводной арматуры, и, по ГОСТ 33259-2015, может иметь условный диаметр до 4000 мм.

Фланцы из стали 09Г2С выдерживают следующие рабочие температуры, которые зависят от типа исходной заготовки::

  • -30 до 200 °С из листа категории 3, 5 по ГОСТ 5520 или листа категории 3 по ГОСТ 19281;

  • -40 до 200 °С из листа категории 6 по ГОСТ 5520 или листа категории 4 по ГОСТ 19281;

  • -70 до 200 °С из листа категории 7,8,9 по ГОСТ 5520 или листа категории 7,15 по ГОСТ 19281;

  • -40 до 475 °С из листа категории 12 по ГОСТ 19281;

  • -70 до 475 °С из поковки КП245 (КП25) по ГОСТ 8479 или листа категории 15 по ГОСТ 5520.

Благодаря способности переносить низкие температуры, фланцы из хладостойкой стали 09Г2С по ГОСТ 33259-2015 востребованы для наружных установок, эксплуатируемых в холодном и арктическом климате.

Детали из марки стали 09Г2С широко используются в нефтяной, газовой, нефтеперерабатывающей и химической промышленности.

По ГОСТу фланцы из стали 09Г2С бывают:

  • плоские по ГОСТ 12820-80 (тип 01 ГОСТ 33259);

  • воротниковые приварные встык по ГОСТ 12821-80 (тип 01 ГОСТ 33259);

  • плоские свободные на приварном кольце по ГОСТ 12822-80 (тип 02,03 — на отбортовке, тип 04 — на хомуте по ГОСТ 33259).

Фланец стальной 09Г2С может эксплуатироваться при условном давлении Ру 10 до 250 кгс/см².

Купить фланцы 09Г2С в Москве, Санкт-Петербурге и Екатеринбурге можно со складов компании ОНИКС, являющейся поставщиком деталей трубопровода и готова произвести фланцы на любой внутренний диаметр по заказу.
