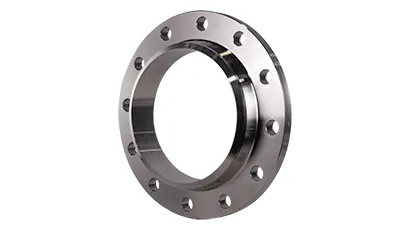

Фланец воротниковый 250-16-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015

Фланец воротниковый 250-16-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015 подходит для комплектации трубопроводов и оборудования с фланцевым присоединением. Воротниковая конструкция ориентирована на сварное соединение с трубой и удобна там, где важны точная стыковка элементов и предсказуемая геометрия монтажного узла.

Конструктивные параметры привязаны к ГОСТ 33259-2015, в товарном наименовании отражена группа контроля IV. Фланец относится к типоразмеру DN 250 и рассчитан на PN 16; вариант исполнения — B, ряд 1.

Геометрические и справочные параметры: наружный диаметр D — 405 мм; внутренний диаметр d1 — 254 мм; высота зеркала h — 3 мм; предусмотрено 12 болтовых отверстий; масса — 17,4 кг; толщина фланца b — 26 мм.

Сталь 09Г2С относится к низколегированным конструкционным сталям и применяется при изготовлении сварных элементов трубопроводов и металлоконструкций. Для фланцев это практичный выбор, когда важны прочность и надёжность сварного соединения.

Такой DN применяется в трубопроводах среднего и крупного диаметра, где особенно важна точная совместимость фланцевой пары.

Позиция ориентирована на использование в промышленных трубопроводных системах, где предусмотрено воротниковое присоединение.

Перед монтажом рекомендуется проверить соответствие геометрии и исполнения сопрягаемых элементов.

Сочетание DN и PN позволяет быстро отнести позицию к нужному типоразмеру при проектной и закупочной комплектации.
