Фланец стальной PN 10

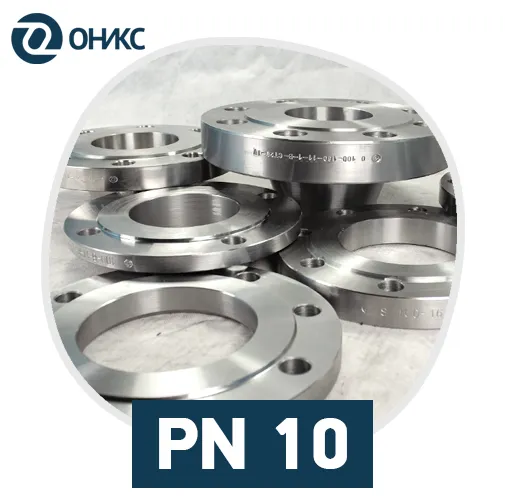

PN 10.pngСтальной плоский диск с центральным отверстием для прохождения внутреннего потока среды называется фланцем. По периметру расположены равно удаленные крепежные отверстия под шпильку или болт. Согласно ГОСТ 33259-15, выделяют два вида: плоские стальные фланцы тип 01 и фланцы стальные приварные встык (воротниковые) тип 11.

Размеры плоских и воротниковых фланцев PN 10 по ГОСТ 33259-15

01 и 11 фланцы оникс.png


Типы фланцев

Сталь

09Г2С 10Х17Н13М2Т 12Х18Н10Т Ст 20

Диаметр (DN)

DN 2000 DN 1800 DN 1600 DN 1400 DN 1200 DN 1000 DN 900 DN 800 DN 700 DN 600 DN 500 DN 450 DN 400 DN 350 DN 300 DN 250 DN 200 DN 150 DN 125 DN 100 DN 80 DN 65 DN 50 DN 40 DN 32 DN 25 DN 20 DN 15 DN 10

Давление (PN)

PN 160 PN 100 PN 63 PN 40 PN 25 PN 16 PN 6 PN 2,5

Диаметр (DN) + Давление (PN)

DN 15 PN 16 DN 32 PN 16 DN 50 PN 16 DN 65 PN 16 DN 80 PN 16 DN 100 PN 16 DN 125 PN 16 DN 150 PN 16 DN 200 PN 10 DN 200 PN 16 DN 200 PN 6 DN 200 PN 40 DN 200 PN 63 DN 200 PN 25 DN 250 PN 10 DN 250 PN 16 DN 250 PN 40 DN 250 PN 63 DN 250 PN 25 DN 300 PN 10 DN 300 PN 16 DN 300 PN 6 DN 300 PN 25 DN 300 PN 160 DN 350 PN 10 DN 350 PN 16 DN 350 PN 6 DN 350 PN 40 DN 350 PN 25 DN 400 PN 10 DN 400 PN 16 DN 400 PN 40 DN 400 PN 25 DN 500 PN 16 DN 500 PN 6 DN 500 PN 25 DN 600 PN 10 DN 600 PN 16 DN 600 PN 25 DN 700 PN 6 DN 700 PN 25 DN 800 PN 10 DN 800 PN 16 DN 800 PN 6 DN 800 PN 25 DN 1200 PN 16 DN 1400 PN 10
Сталь
Стандарт
Диаметр (DN)
Давление (PN)
Тип присоединения
Исполнение
Цена
Сталь20 Стандарт33259-15 Диаметр (DN)1600 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
147 166 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)1600 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
146 619 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)1000 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
136 376 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)1400 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
86 718 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
85 223 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)1400 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
75 655 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)1200 Давление (PN)10 Тип присоединенияворотниковый ИсполнениеB
74 044 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)700 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
65 183 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)600 Давление (PN)10 Тип присоединенияворотниковый ИсполнениеB
57 995 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)1200 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
53 348 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)500 Давление (PN)10 Тип присоединенияворотниковый ИсполнениеB
48 516 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)1000 Давление (PN)10 Тип присоединенияворотниковый ИсполнениеB
45 380 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)600 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
41 863 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)400 Давление (PN)10 Тип присоединенияворотниковый ИсполнениеB
38 253 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)10 Тип присоединенияворотниковый ИсполнениеB
34 275 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)800 Давление (PN)10 Тип присоединенияворотниковый ИсполнениеB
34 010 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)1000 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
33 776 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
33 215 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)350 Давление (PN)10 Тип присоединенияворотниковый ИсполнениеB
30 136 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)500 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
28 211 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)900 Давление (PN)10 Тип присоединенияворотниковый ИсполнениеB
26 880 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)900 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
26 271 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)700 Давление (PN)10 Тип присоединенияворотниковый ИсполнениеB
25 092 ₽
В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)400 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
25 074 ₽
В избранное Подробнее
Показать еще

Фланцы Ру 10

Стальные фланцы Ру10 бар соответствуют требованиям ГОСТ 33259-2015. Они имеют несколько исполнений, бывают плоскими (тип 01–04) и воротниковыми (тип 11).

Основные параметры фланцев PN10

Фланцы для систем с номинальным давлением 1 МПа изготавливаются из стали, используются для соединения участков труб между собой, для монтажа арматуры.

  • Тип 01 — диаметр Ду составляет от 10 до 1600 мм.

  • Тип 11 — Ду бывает от 10 до 3000 мм.

В зависимости от конструкционных особенностей, фланцы с давлением PN 10 кгс/см² изготавливаются в исполнениях B (1) до DN 1200 мм; в исполнениях C (4), D (5), E (2), F (3), L (8) и M (9) до DN 800 мм. Фланцы под линзовую прокладку K (6) и в исполнении J (7) под прокладку овального сечения рассчитаны до DN 400 мм, согласно ГОСТ 33259-15.


Тип DN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
Плоский (01) 15 47 12 95 19 - - - 2 14 4 65 0,51 М12х50 М12х65

20 58 14 105 26 - - - 2 14 4 75 0,75 М10х60 М12х60
25 68 14 115 33 - - - 2 14 4 85 0,89 М10х60 М12х60
32 78 16 135 39 - - - 2 18 4 100 1,4 М16х60 М16х80
40 88 18 145 46 - - - 3 18 4 110 1,72 М16х70 М16х80
50 102 18 160 59 - - - 3 18 4 125 2,06 М16х70 М16х80
65 122 20 180 78 - - - 3 18 4 145 2,8 М16х70 М16х90
80 133 20 195 91 - - - 3 18 4 160 3,19 М16х70 М16х90
100 158 22 215 110 - - - 3 18 8 180 3,96 М16х80 М16х90
125 184 24 245 135 - - - 3 18 8 210 5,4 М16х80 М16х100
150 212 24 280 161 - - - 3 22 8 240 6,97 М20х90 М20х110
200 268 24 335 222 - - - 3 22 8 295 8,05 М20х90 М20х110
250 32 26 390 273 - - - 3 22 12 350 10,7 М20х80 М20х110
300 370 28 440 325 - - - 4 22 12 400 12,9 М20х90 М20х110
350 430 28 500 377 - - - 4 22 16 460 15,9 М20х90 М20х110
400 482 30 565 426 - - - 4 26 16 515 21,6 М24х100 М24х130
450 532 30 615 480 - - - 4 26 20 565 22,8 М24х100 М24х130
500 585 32 670 530 - - - 4 26 20 620 28 М24х105 М24х130
600 685 36 780 630 - - - 5 30 20 725 39,4 М27х120 М27х150
700 800 39 895 720 - - - 5 30 24 840 59,5 М27х120 М27х150
800 905 42 1010 820 - - - 5 39 24 950 79,2 М30х140 М30х170
900 1005 45 1110 920 - - - 5 33 28 1050 94,1 М30х140 М30х170
1000 1110 48 1220 1020 - - - 5 33 28 1160 118,4 М30х140 М30х180
1200 1330 56 1455 1220 - - - 5 39 32 1380 197,4 - М36х220
Воротниковый (11) 15 47 12 95 12 30 19 35 2 14 4 65 0.58 М12х50 М12х60

20 58 14 105 18 38 26 38 2 14 4 75 0.87 М12х60 М12х70
25 68 14 115 25 45 33 40 2 14 4 85 01.05 М12х60 М12х70
32 78 15 135 31 55 39 42 2 18 4 100 1.54 М16х60 М16х80
40 88 16 145 38 62 46 45 3 18 4 110 1.83 М16х55 М16х80
50 102 16 160 49 76 58 45 3 18 4 125 2.26 М16х65 М16х80
65 122 18 180 65 94 77 48 3 18 4 145 3.17 М16х70 М16х90
80 133 18 195 78 105 90 50 3 18 4 160 3.67 М16х70 М16х90
100 158 20 215 96 128 110 51 3 18 8 180 4.7 М16х80 М16х90
125 184 22 245 121 156 135 60 3 18 8 210 6.76 М16х80 М16х90
150 212 22 280 146 180 161 60 3 22 8 240 8.3 М20х80 М20х100
200 268 22 335 202 240 222 61 3 22 8 295 11.14 М20х80 М20х100
250 320 24 390 254 290 278 63 3 22 12 350 14.6 М20х80 М20х110
300 370 26 440 303 345 330 64 4 22 12 400 19.3 М20х90 М20х110
350 430 26 500 351 400 382 64 4 22 16 460 24.7 М20х90 М20х110
400 482 26 565 398 445 432 64 4 26 16 515 30 М24х100 М24х120
450 530 26 615 450 500 484 69 4 26 20 565 34,7 М24х100 М24х130
500 585 28 670 501 550 535 69 4 26 20 620 40 М24х100 М24х130
600 685 29 780 602 650 636 70 5 30 20 725 50 М27х100 М27х140
700 800 30 895 692 746 726 70 5 30 24 840 65.3 М27х110 М27х140
800 905 32 1010 792 850 826 80 5 33 24 950 87.2 М30х110 М30х150
900 1005 34 1110 892 950 926 85 5 33 28 1050 103 М30х115 М30х150
1000 1110 34 1220 992 1052 1028 85 5 33 28 1160 119 М30х115 М30х150
1200 1330 38 1455 1192 1256 1228 95 5 39 32 1380 180 - М36х180

Какие исполнения фланцев существуют для PN 10 кгс/см²?

Доступные исполнения для плоских фланцев Доступные исполнения для воротниковых фланцев
PN 10.png
PN 10.png


Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.

У нас можно заказать фланцы с рабочим давлением Ру10 бар с доставкой по Ленинградской, Московской и Свердловской области. Подробности уточняйте у наших менеджеров.
