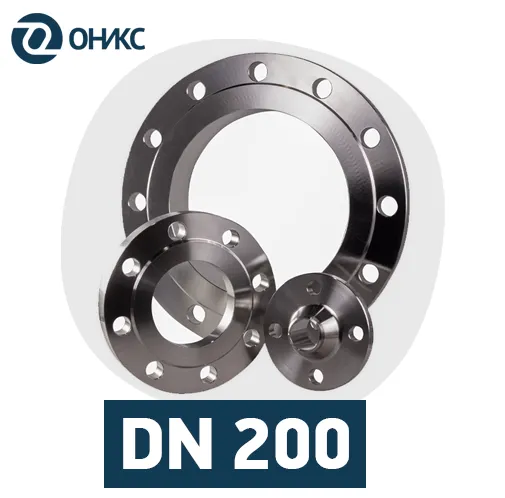

Стальные фланцы диаметром 200 мм
Фланцы DN 200 выпускаются двух типов: плоские (PN 6–25) и воротниковые (PN 6–160). Их изготавливают из углеродистой, легированной и нержавеющей стали. Приварка к трубе и патрубкам арматуры даёт разъёмное соединение на болтах или шпильках. Исполнения: B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9).
Плоские фланцы типа 01 рассчитаны на рабочее давление до 25 кгс/см². Воротниковые модели типа 11 с уплотнительным выступом привариваются встык и выдерживают нагрузку до 160 кгс/см².
Диаметр DN 200 востребован на магистральных линиях водоснабжения, теплоснабжения, паропроводах и газопроводах. Фланцы также применяют в нефтехимической и пищевой промышленности. Сварная фиксация передаёт нагрузку на трубу и исключает проскальзывание. Изготовление по ГОСТ 33259-2015 гарантирует точную геометрию и герметичность до 40 кгс/см².
Доступны два основных конструктивных варианта. Плоские приварные фланцы крепятся одним кольцевым швом — это экономичное решение для давления до 25 кгс/см². Воротниковые фланцы с конической шейкой плавно распределяют напряжения и рекомендованы для цикличных нагрузок, работая до 40 кгс/см². Оба типа оснащаются уплотнительными поверхностями «выступ», «шип-паз» или под металлическую прокладку.
Материал подбирается строго под свойства рабочей среды. Углеродистая сталь 20 используется для воды, пара и масел при температурах до 450 °C. Нержавеющая сталь 12Х18Н10Т с титаном защищает от межкристаллитной коррозии в агрессивных и пищевых средах. Для хлоридов, кислот и морской воды предназначена молибденсодержащая сталь 10Х17Н13М2Т, стойкая к питтингу. Все марки доступны от PN 10 до PN 40.
Каждая партия фланцев DN 200 проходит обязательный заводской контроль геометрии и механических свойств. Нержавеющие позиции при необходимости тестируют на стойкость к МКК. Отгрузка сопровождается паспортом, сертификатом на прокат и протоколами испытаний. Это обеспечивает полную прослеживаемость и упрощает приёмку трубопровода.

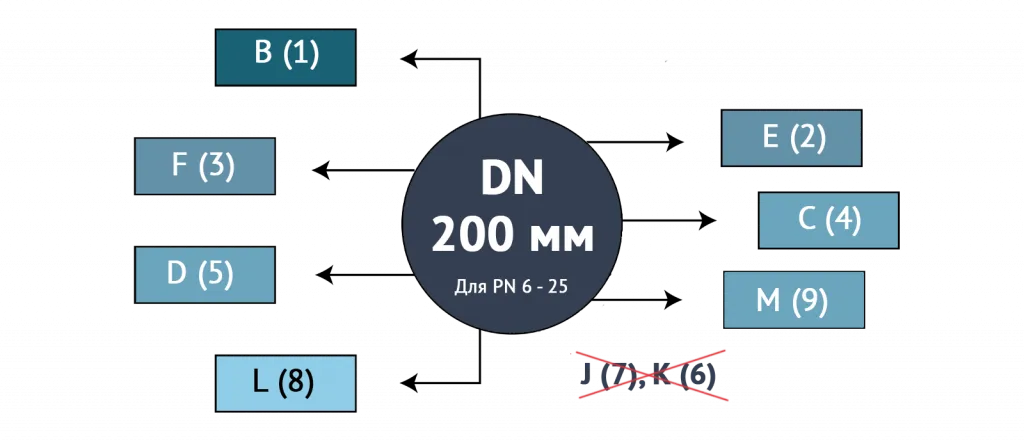

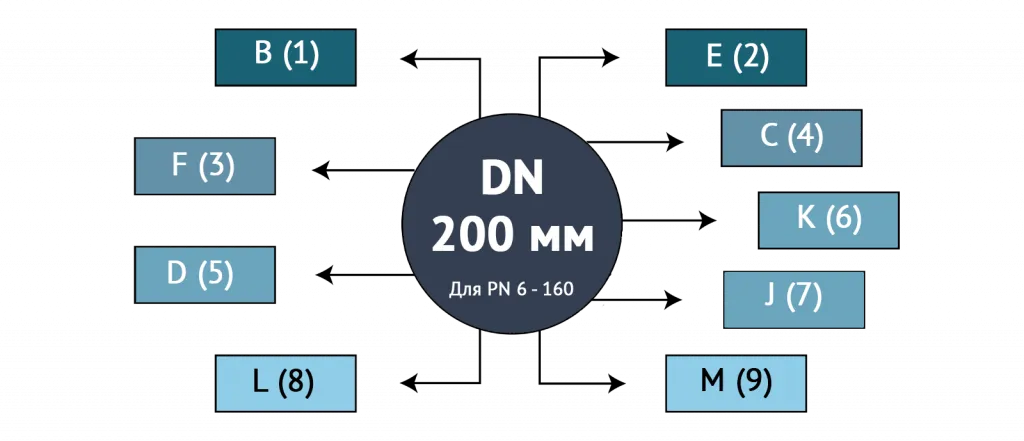

| Доступные исполнения для плоских фланцев | Доступные исполнения для воротниковых фланцев |
|---|---|
 |
 |
Размеры плоских и воротниковых фланцев DN 200 по ГОСТ 33259-15
| Тип | PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 258 | 22 | 315 | 222 | - | - | - | 3 | 18 | 8 | 280 | 5,9 | М16х80 | М16х90 |
|
|
10 | 268 | 24 | 335 | 222 | - | - | - | 3 | 22 | 8 | 295 | 8,05 | М20х90 | М20х110 |
| 16 | 268 | 30 | 335 | 222 | - | - | - | 3 | 22 | 12 | 295 | 10,2 | М20х90 | М20х120 | |
| 25 | 278 | 32 | 360 | 222 | - | - | - | 3 | 26 | 12 | 310 | 13,3 | М24х100 | М24х140 | |
| Воротниковый (11) | 6 | 258 | 20 | 315 | 202 | 235 | 222 | 53 | 3 | 18 | 8 | 280 | 9.35 | М16х80 | М16х90 |
|
|
10 | 268 | 22 | 335 | 202 | 240 | 222 | 61 | 3 | 22 | 8 | 295 | 11.14 | М20х80 | М20х100 |
| 16 | 268 | 22 | 335 | 202 | 240 | 222 | 61 | 3 | 22 | 12 | 295 | 11.8 | М20х90 | М20х110 | |
| 25 | 278 | 30 | 360 | 202 | 246 | 222 | 78 | 3 | 26 | 12 | 310 | 17.4 | М24х100 | М24х140 | |
| 40 | 285 | 38 | 375 | 200 | 250 | 222 | 88 | 3 | 30 | 12 | 320 | 24.4 | - | М27х150 | |
| 63 | 285 | 44 | 405 | 198 | 264 | 222 | 113 | 3 | 33 | 12 | 345 | 38.5 | - | М30х170 | |
| 100 | 285 | 54 | 430 | 190 | 276 | 222 | 143 | 3 | 39 | 12 | 360 | 54,2 | - | М36х210 | |
| 160 | 285 | 60 | 430 | 190 | 276 | 222 | 148 | 3 | 39 | 12 | 360 | 60,1 | - | М36х220 |
