Фланец стальной DN 300
Смотреть каталог
Фланец - плоский стальной диск с центральным отверстием для прохождения потока среды. По периметру расположены равномерно удаленные отверстия для шпилек или болтов.
Размеры плоских и воротниковых фланцев DN 300 по ГОСТ 33259-15
| Тип | PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 365 | 24 | 435 | 325 | - | - | - | 4 | 22 | 12 | 395 | 10,3 | М20х90 | М20х110 |
|
|
10 | 370 | 28 | 440 | 325 | - | - | - | 4 | 22 | 12 | 400 | 12,9 | М20х90 | М20х110 |
| 16 | 370 | 32 | 460 | 325 | - | - | - | 4 | 26 | 12 | 410 | 17,8 | М24х105 | М24х130 | |
| 25 | 390 | 36 | 485 | 325 | - | - | - | 4 | 30 | 16 | 430 | 24 | М27х120 | М27х150 | |
| Воротниковый (11) | 6 | 365 | 22 | 435 | 303 | 340 | 330 | 54 | 4 | 22 | 12 | 395 | 14.8 | М20х90 | М20х100 |
|
|
10 | 370 | 26 | 440 | 303 | 345 | 330 | 64 | 4 | 22 | 12 | 400 | 19.3 | М20х90 | М20х110 |
| 16 | 370 | 28 | 460 | 303 | 346 | 330 | 70 | 4 | 26 | 12 | 410 | 22.8 | М24х100 | М24х130 | |
| 25 | 390 | 36 | 485 | 303 | 352 | 330 | 84 | 4 | 33 | 16 | 430 | 33.3 | М27х120 | М27х150 | |
| 40 | 410 | 46 | 510 | 301 | 368 | 330 | 116 | 4 | 33 | 16 | 450 | 57.1 | - | М30х180 | |
| 63 | 410 | 54 | 530 | 294 | 370 | 330 | 124 | 4 | 39 | 16 | 460 | 74.6 | - | М36х210 | |
| 100 | 410 | 70 | 585 | 284 | 400 | 330 | 184 | 4 | 45 | 16 | 500 | 128,4 | - | М42х260 | |
| 160 | 410 | 78 | 585 | 284 | 400 | 330 | 189 | 4 | 45 | 16 | 500 | 141 | - | М42х270 |

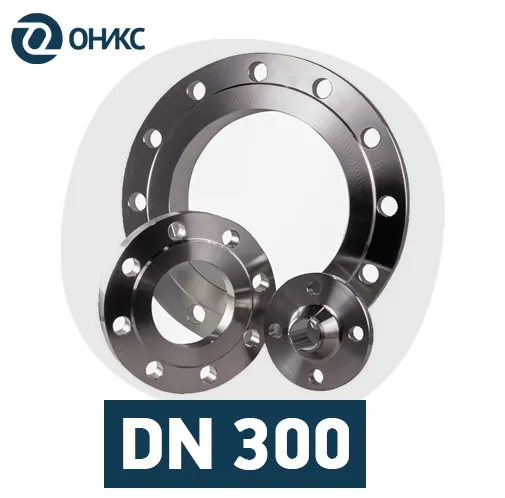

Стальные фланцы диаметром 300 мм
Стальные фланцы 300 мм используются для стыковки труб, присоединения трубопроводной арматуры. Они отличаются прочностью, надежностью, могут покрываться защитными составами. Материал — углеродистая, легированная, нержавеющая сталь. Изготавливаются по ГОСТ 33259-15.
Возможны в двух типах: плоские (PN 6-25) и воротниковые (PN 6-160). Исполнения B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9).
Основные параметры фланцев Ду 300 мм:
-
Плоские приварные изделия, рассчитанные на давление от 1 до 25 бар. Типы фланцев 300мм — 01, 02, 04.
-
Воротниковые модели с условным давлением в системе от 1 до 160 бар. Имеют конический выступ для приварки к трубе встык.

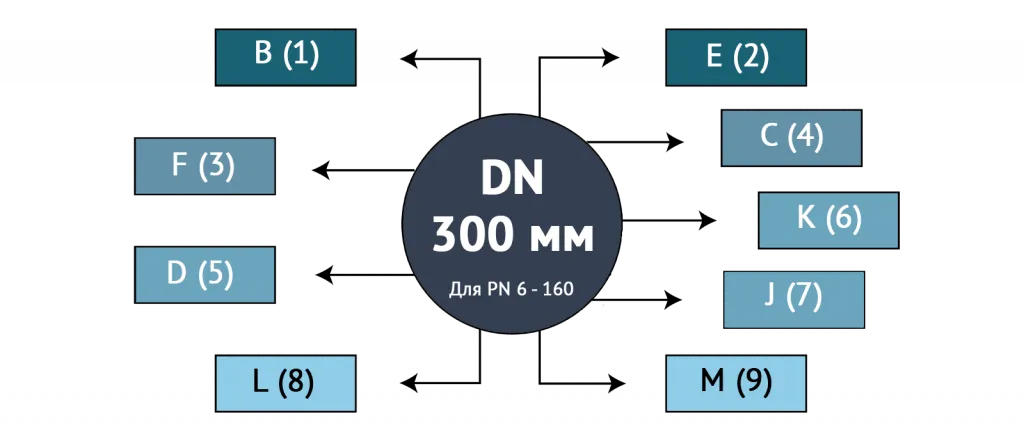

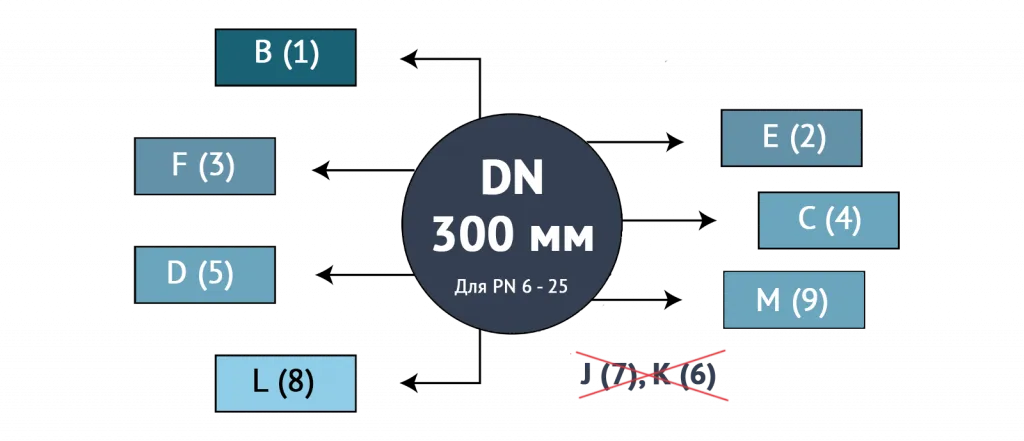

Какие исполнения фланцев существуют для DN 300 мм?
| Доступные исполнения для плоских фланцев | Доступные исполнения для воротниковых фланцев |
|---|---|
 |
 |
Используются в разных областях промышленности, обеспечивают надежное и герметичное соединение.
У нас можно купить фланцы Ду300 мм в разных исполнениях. Подробности — у наших менеджеров.
