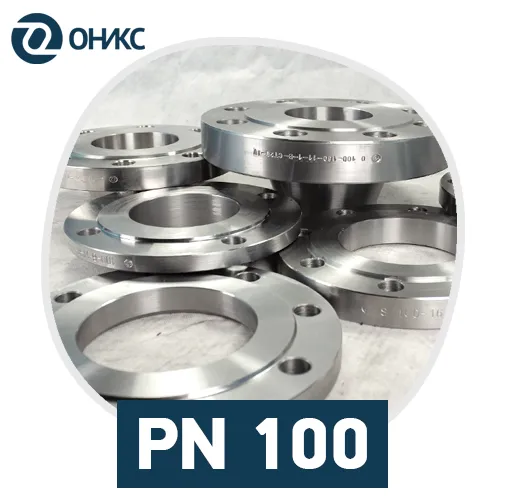

Фланец стальной PN 100

PN 100.png

Стальной плоский диск с центральным отверстием для прохождения внутреннего потока среды называется фланцем. По периметру расположены равно удаленные крепежные отверстия под шпильку или болт. Согласно ГОСТ 33259-15, выделяют два вида: плоские стальные фланцы тип 01 и фланцы стальные приварные встык (воротниковые) тип 11, но при PN 100 кгс/см², ГОСТ не позволяет изготавливать плоские фланцы.

01 и 11 фланцы оникс.png

Типы фланцев

Наименование Тип присоединения
Диаметр (DN)
Давление (PN)
Исполнение
Сталь
Цена
Фланец воротниковый
250-100-11-1-B-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)250 Давление (PN)100 ИсполнениеB Сталь20
28 499 ₽
Фланец воротниковый
100-100-11-1-B-ст 09Г2С-IV
Тип присоединенияворотниковый Диаметр (DN)100 Давление (PN)100 ИсполнениеB Сталь09Г2С
5 051 ₽
Фланец воротниковый
100-100-11-1-B-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)100 Давление (PN)100 ИсполнениеB Сталь20
4 235 ₽
Фланец воротниковый
32-100-11-1-B-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)32 Давление (PN)100 ИсполнениеB Сталь12Х18Н10Т
3 231 ₽
Фланец воротниковый
25-100-11-1-B-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)25 Давление (PN)100 ИсполнениеB Сталь12Х18Н10Т
2 905 ₽
Фланец воротниковый
32-100-11-1-B-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)32 Давление (PN)100 ИсполнениеB Сталь20
1 338 ₽
Фланец воротниковый
10-100-11-1-B-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)10 Давление (PN)100 ИсполнениеB Сталь12Х18Н10Т
1 161 ₽
Фланец воротниковый
10-100-11-1-B-ст 10Х17Н13М2Т-IV
Тип присоединенияворотниковый Диаметр (DN)10 Давление (PN)100 ИсполнениеB Сталь10Х17Н13М2Т По запросу
Фланец воротниковый
10-100-11-1-B-ст 09Г2С-IV
Тип присоединенияворотниковый Диаметр (DN)10 Давление (PN)100 ИсполнениеB Сталь09Г2С По запросу
Фланец воротниковый
10-100-11-1-B-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)10 Давление (PN)100 ИсполнениеB Сталь20 По запросу
Фланец воротниковый
100-100-11-1-B-ст 10Х17Н13М2Т-IV
Тип присоединенияворотниковый Диаметр (DN)100 Давление (PN)100 ИсполнениеB Сталь10Х17Н13М2Т По запросу
Фланец воротниковый
100-100-11-1-B-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)100 Давление (PN)100 ИсполнениеB Сталь12Х18Н10Т По запросу
Фланец воротниковый
125-100-11-1-B-ст 10Х17Н13М2Т-IV
Тип присоединенияворотниковый Диаметр (DN)125 Давление (PN)100 ИсполнениеB Сталь10Х17Н13М2Т По запросу
Фланец воротниковый
125-100-11-1-B-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)125 Давление (PN)100 ИсполнениеB Сталь12Х18Н10Т По запросу
Фланец воротниковый
125-100-11-1-B-ст 09Г2С-IV
Тип присоединенияворотниковый Диаметр (DN)125 Давление (PN)100 ИсполнениеB Сталь09Г2С По запросу
Фланец воротниковый
125-100-11-1-B-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)125 Давление (PN)100 ИсполнениеB Сталь20 По запросу
Фланец воротниковый
15-100-11-1-B-ст 10Х17Н13М2Т-IV
Тип присоединенияворотниковый Диаметр (DN)15 Давление (PN)100 ИсполнениеB Сталь10Х17Н13М2Т По запросу
Фланец воротниковый
15-100-11-1-B-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)15 Давление (PN)100 ИсполнениеB Сталь12Х18Н10Т По запросу
Фланец воротниковый
15-100-11-1-B-ст 09Г2С-IV
Тип присоединенияворотниковый Диаметр (DN)15 Давление (PN)100 ИсполнениеB Сталь09Г2С По запросу
Фланец воротниковый
15-100-11-1-B-ст 20-IV
Тип присоединенияворотниковый Диаметр (DN)15 Давление (PN)100 ИсполнениеB Сталь20 По запросу
Фланец воротниковый
15-100-11-1-B-ст 13ХФА-IV
Тип присоединенияворотниковый Диаметр (DN)15 Давление (PN)100 ИсполнениеB Сталь13ХФА По запросу
Фланец воротниковый
150-100-11-1-B-ст 10Х17Н13М2Т-IV
Тип присоединенияворотниковый Диаметр (DN)150 Давление (PN)100 ИсполнениеB Сталь10Х17Н13М2Т По запросу
Фланец воротниковый
150-100-11-1-B-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)150 Давление (PN)100 ИсполнениеB Сталь12Х18Н10Т По запросу
Фланец воротниковый
150-100-11-1-B-ст 09Г2С-IV
Тип присоединенияворотниковый Диаметр (DN)150 Давление (PN)100 ИсполнениеB Сталь09Г2С По запросу
Показать еще

Стальные фланцы Ру100 бар отличаются высокой прочностью, надежностью, герметичностью. Они относятся к воротниковому типу, имеют специальный выступ для приварки к трубе встык сплошным швом. Тип изделий — 11, 21. Регламентирующий стандарт — ГОСТ 33259-2015.

Основные параметры фланцев Ру 100 бар

Фланцы воротниковые с рабочим давлением Ру10 МПа выпускаются с условным диаметром от 10 до 500 мм. Они имеют несколько исполнений, стягиваются с ответными деталями с помощью болтов, шпилек.

Материал фланцев pn 100 мм — углеродистая, легированная, нержавеющая сталь. Изделия имеют коническую горловину, хорошо распределяющую давление, подходят для магистральных и технических линий с повышенным давлением в системе. Сварка — встык, V-образным или сплошным швом.

В зависимости от конструкционных особенностей, воротниковые фланцы с давлением PN 100 кгс/см² изготавливаются в исполнениях B (1) до DN 500 мм; в исполнениях C (4), D (5), E (2), F (3), J (7), K (6), L (8) и M (9) до DN 400 мм.


Размеры плоских и воротниковых фланцев PN 100 по ГОСТ 33259-15

Тип DN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
Воротниковый (11) 15 47 20 105 12 38 19 35 2 14 4 75 1.27 - М12х80
      20 58 22 125 18 48 26 53 2 18 4 90 2.5 - М16х90
25 68 24 135 25 52 33 58 2 18 4 100 2.5 - М16х100
32 78 24 150 31 64 39 62 2 22 4 110 3,06 - М20х110
40 88 26 165 37 76 46 70 3 22 4 125 4,07 - М20х110
50 102 28 195 45 86 58 71 3 26 4 145 06.08 - М24х130
65 122 34 220 62 110 77 88 3 26 8 170 8,84 - М24х140
80 133 34 230 75 124 90 90 3 26 8 180 9,98 - М24х140
100 158 38 265 92 146 110 100 3 30 8 210 14,7 - М27х150
125 184 42 310 112 180 135 115 3 33 8 250 23,3 - М30х170
150 212 46 350 136 214 161 128 3 33 12 290 32,9 - М30х180
200 285 54 430 190 276 222 143 3 39 12 360 54,2 - М36х210
250 345 60 500 236 340 278 163 3 39 12 430 85,4 - М36х220
300 410 70 585 284 400 330 184 4 45 16 500 128,4 - М42х260
350 465 76 655 332 460 382 199 4 52 16 560 172 - М48х290
400 535 80 715 376 510 432 204 4 52 16 620 216,4 - М48х300
450 560 82 740 426 560 484 204 4 52 - 645 - - -
500 615 - - - - - - 4 - - 760 - - -

Какие исполнения фланцев существуют для PN 100 кгс/см²?

  • Плоские фланцы существуют только до PN 25 кгс/см².
  • Воротниковые фланцы: возможны 9 исполнений зеркала: B (1) до 500 мм; фланцы в исполнениях C (4), D (5), E (2), K (6), F (3), J (7), L (8) и M (9) до 400 мм.


Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
