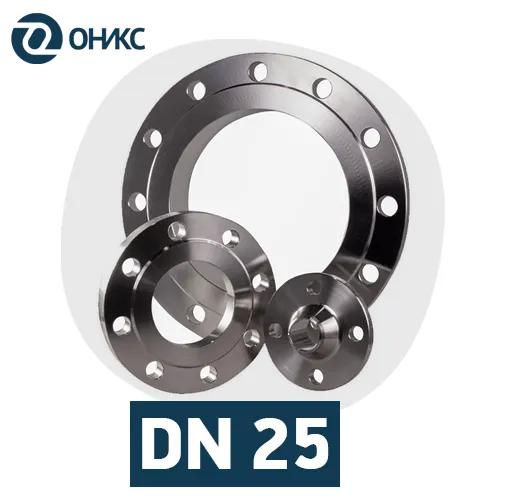

Стальные фланцы диаметром 25 мм
Фланцы DN 25 — соединительные детали для установки арматуры и стыковки труб. Их выпускают по ГОСТ 33259-15 из углеродистой и легированной стали.
Фланцы диаметром 25 мм применяют в линиях малого сечения. Они востребованы для контрольно-измерительных приборов, импульсных линий, компактной запорной арматуры, а также в пневматических и гидравлических сетях. Несмотря на скромный размер, от этих деталей зависит общая герметичность контура. Изготовление строго по ГОСТ гарантирует точное совпадение с ответными фланцами, болтами и прокладками любых производителей.
Для DN 25 доступны все основные конструктивные исполнения. Плоские фланцы просты в монтаже и подходят для большинства линий с рабочим давлением до 16 кгс/см². Воротниковые с коническим переходом применяют при пульсирующих нагрузках и давлениях до 40 кгс/см². Свободные на приварном кольце удобны в стеснённых местах и при частой разборке. Уплотнительную поверхность выполняют «под выступ», «шип-паз» или под металлическую прокладку.
Материал подбирают строго под рабочую среду. Углеродистая сталь 20 служит для воды, пара, масел и неагрессивных газов. Нержавейка 12Х18Н10Т с титановой стабилизацией защищает от межкристаллитной коррозии в агрессивных и пищевых продуктах. Молибденсодержащая сталь 10Х17Н13М2Т стойка к питтингу и щелевой коррозии, её применяют в кислотах, хлоридах и морской воде.
Каждая партия фланцев DN 25 проходит обязательный заводской контроль геометрии и механических свойств. Нержавеющие образцы при необходимости проверяют на МКК. Отгрузка — с паспортом, сертификатом и протоколами испытаний. Это обеспечивает прослеживаемость и упрощает приёмку трубопровода.
| Доступные исполнения для плоских фланцев | Доступные исполнения для воротниковых фланцев |
|---|---|
 |
 |
| Тип | PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 60 | 14 | 100 | 33 | - | - | - | 2 | 14 | 4 | 75 | 0,64 | М10х50 | М10х60 |
|
|
10 | 68 | 14 | 115 | 33 | - | - | - | 2 | 14 | 4 | 85 | 0,89 | М10х60 | М12х60 |
| 16 | 68 | 18 | 115 | 33 | - | - | - | 2 | 14 | 4 | 85 | 1,17 | М10х60 | М12х70 | |
| 25 | 68 | 18 | 115 | 33 | - | - | - | 2 | 14 | 4 | 85 | 1,17 | М10х60 | М12х70 | |
| Воротниковый (11) | 6 | 60 | 14 | 100 | 25 | 42 | 33 | 32 | 2 | 11 | 4 | 75 | 0.77 | М10х50 | М10х60 |
|
|
10 | 68 | 14 | 115 | 25 | 45 | 33 | 40 | 2 | 14 | 4 | 85 | 01.05 | М12х60 | М12х70 |
| 16 | 68 | 14 | 115 | 25 | 45 | 33 | 40 | 2 | 14 | 4 | 85 | 01.05 | М12х60 | М12х70 | |
| 25 | 68 | 16 | 115 | 25 | 45 | 33 | 38 | 2 | 14 | 4 | 85 | 1.19 | М12х60 | М12х70 | |
| 40 | 68 | 16 | 115 | 25 | 45 | 33 | 38 | 2 | 14 | 4 | 85 | 1.19 | - | М12х70 | |
| 63 | 68 | 22 | 135 | 25 | 52 | 33 | 58 | 2 | 18 | 4 | 100 | 2.3 | - | М16х90 | |
| 100 | 68 | 24 | 135 | 25 | 52 | 33 | 58 | 2 | 18 | 4 | 100 | 2.5 | - | М16х100 | |
| 160 | 68 | 24 | 135 | 25 | 52 | 33 | 58 | 2 | 18 | 4 | 100 | 2,5 | - | М16х100 |
