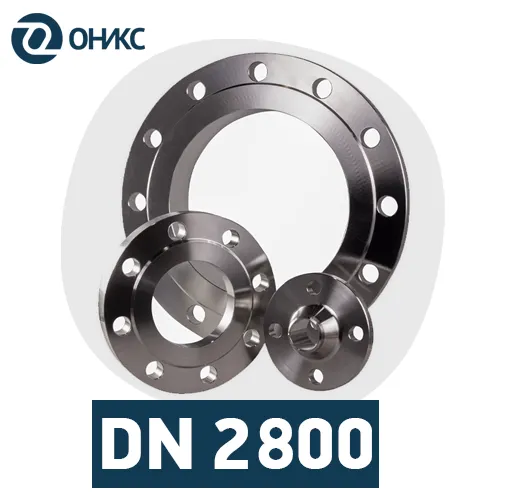

Стальные фланцы диаметром 2800 мм
Фланцы DN 2800 выпускаются строго в воротниковом исполнении. Материалами служат конструкционная сталь 20 и низколегированная хладостойкая сталь 09Г2С. Вся нормативная база заложена в ГОСТ 33259-2015. Для данного диаметра применяется исключительно исполнение В (1) с соединительным выступом. Эти детали рассчитаны на рабочее давление в диапазоне от 2,5 до 10 кгс/см².
Фланцы диаметром 2800 мм монтируют на магистральных линиях с большим расходом воды, пара и неагрессивных сред. Их ставят на водозаборных сооружениях, в системах технического водоснабжения электростанций, на химических предприятиях и в горнодобывающей отрасли. Такими изделиями обвязывают крупногабаритные задвижки, насосные агрегаты высокой подачи, реакторные установки и накопительные резервуары. Изготовление по ГОСТ гарантирует точную геометрию и надёжную герметизацию в пределах заданных давлений.
Конструкция фланца DN 2800 — это воротниковый тип с конической шейкой под приварку встык. Такой переход от диска к трубе равномерно распределяет механические напряжения и гасит изгибающие моменты. Сварной шов создаёт монолитное соединение, устойчивое к циклическим нагрузкам. Уплотнительная поверхность выполняется «под выступ» — строго по исполнению В. Крепёжные отверстия разнесены по окружности, что обеспечивает равномерный обжим прокладки и герметичность при давлениях от 2,5 до 10 кгс/см².
Марка стали зависит от условий эксплуатации. Сталь 20 предназначена для трубопроводов воды, насыщенного пара и масла при температурах до 450 °C — она отлично сваривается на монтаже без подогрева. Сталь 09Г2С сохраняет ударную вязкость и прочность при отрицательных температурах до -70 °C, поэтому востребована на открытых площадках в северных и арктических регионах. Обе марки полностью обеспечивают заданный диапазон давлений и длительный ресурс соединения.
Каждая партия фланцев DN 2800 проходит обязательный заводской контроль размеров, механических свойств и химического состава. Отгрузка сопровождается паспортом, сертификатом на материал и протоколами испытаний. Такой пакет документации гарантирует прослеживаемость и ускоренный ввод трубопровода в эксплуатацию.
