Стальные фланцы диаметром 50 мм

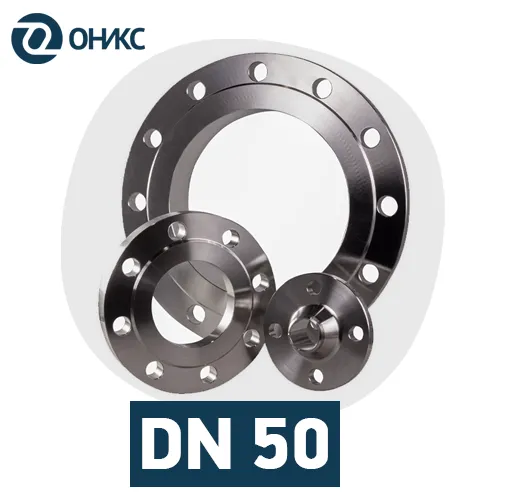

Фланцы DN 50 — это приварные соединительные детали. Их производят из углеродистых и легированных сталей, включая марки 09Г2С, 20, 13ХФА, 12Х18Н10Т и 10Х17Н13М2Т.
Изделия соответствуют ГОСТ 33259-2015 и выпускаются в двух вариантах: плоские (тип 01) и воротниковые. Плоские модели привариваются к трубе с двух сторон и рассчитаны на давление до 25 кгс/см².
Воротниковые фланцы с уплотнительным выступом (тип 11) монтируются встык. Они предназначены для магистральных линий с рабочим давлением до 25 кгс/см².
DN 50 — один из самых ходовых типоразмеров в системах водоснабжения, отопления, пара, газа и технологических обвязках. Фланцы формируют жёсткий стык трубы с арматурой, насосами и теплообменниками, исключая проскальзывание. Производство по ГОСТ 33259-2015 обеспечивает точное совпадение посадочных мест, отверстий и уплотнительных поверхностей. Герметичность сохраняется при давлении до 40 кгс/см².
Выделяют два базовых конструктивных исполнения. Плоские приварные фланцы фиксируют одним кольцевым швом — это экономичный выбор для умеренных нагрузок до PN 25. Воротниковые фланцы с коническим переходом плавно распределяют напряжения и разгружают сварной стык. Они хорошо работают при цикличных перепадах давления и температуры, выдерживая до PN 40. Уплотнительную поверхность можно заказать в вариантах «выступ», «шип-паз» или под металлическую прокладку.
Материал подбирается строго под условия эксплуатации. Углеродистая сталь 20 надёжно служит с водой, паром и маслами при температурах до 450 °C, отлично сваривается. Нержавейка 12Х18Н10Т с титановой стабилизацией защищает от межкристаллитной коррозии и применяется в агрессивных и пищевых средах. Молибденсодержащая сталь 10Х17Н13М2Т обладает повышенной стойкостью к питтингу и щелевой коррозии — выбор для кислот, хлоридов и морской воды. Все марки доступны под давления от PN 10 до PN 40.
Каждая партия фланцев DN 50 проходит обязательный заводской контроль геометрии и механических свойств. Нержавеющие позиции дополнительно проверяют на стойкость к МКК. Отгрузка сопровождается паспортом, сертификатом на прокат и протоколами испытаний. Это даёт полную прослеживаемость и упрощает сдачу трубопровода.

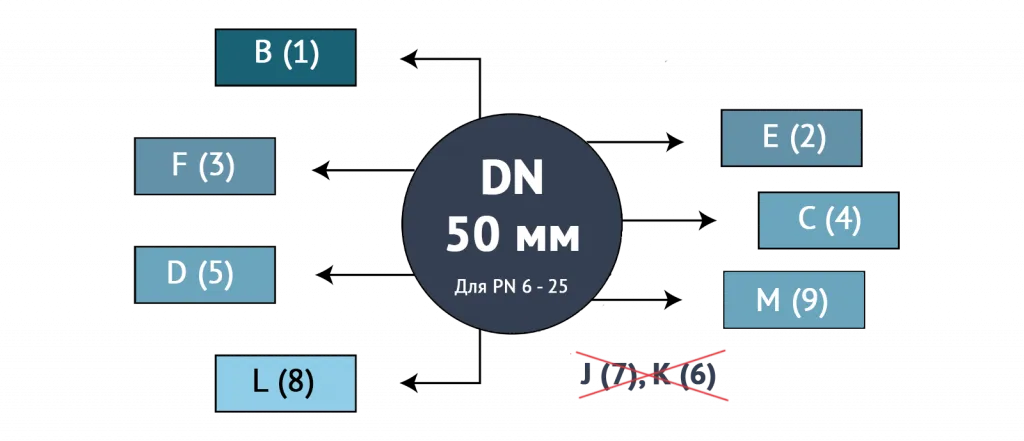

| Доступные исполнения для плоских фланцев | Доступные исполнения для воротниковых фланцев |
|---|---|
 |
 |
Размеры плоских и воротниковых фланцев DN 50 по ГОСТ 33259-15
| Тип | PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 90 | 16 | 140 | 59 | - | - | - | 3 | 14 | 4 | 110 | 1,33 | М12х60 | М12х70 |
|
|
10 | 102 | 18 | 160 | 59 | - | - | - | 3 | 18 | 4 | 125 | 2,06 | М16х70 | М16х80 |
| 16 | 102 | 22 | 160 | 59 | - | - | - | 3 | 18 | 4 | 125 | 2,58 | М16х80 | М16х90 | |
| 25 | 102 | 24 | 160 | 59 | - | - | - | 3 | 18 | 4 | 125 | 2,8 | М16х80 | М16х100 | |
| Воротниковый (11) | 6 | 90 | 15 | 140 | 49 | 70 | 58 | 38 | 3 | 14 | 4 | 110 | 1.53 | М12х60 | М12х70 |
|
|
10 | 102 | 16 | 160 | 49 | 76 | 58 | 45 | 3 | 18 | 4 | 125 | 2.26 | М16х65 | М16х80 |
| 16 | 102 | 16 | 160 | 49 | 76 | 58 | 48 | 3 | 18 | 4 | 125 | 2.28 | М16х70 | М16х80 | |
| 25 | 102 | 20 | 160 | 49 | 76 | 58 | 48 | 3 | 18 | 4 | 125 | 2.78 | М16х70 | М16х90 | |
| 40 | 102 | 20 | 160 | 48 | 76 | 58 | 48 | 3 | 18 | 4 | 125 | 2.81 | - | М16х90 | |
| 63 | 102 | 26 | 175 | 47 | 86 | 58 | 70 | 3 | 22 | 4 | 135 | 4.63 | - | М20х110 | |
| 100 | 102 | 28 | 195 | 45 | 86 | 58 | 71 | 3 | 26 | 4 | 145 | 06.08 | - | М24х130 | |
| 160 | 102 | 30 | 195 | 45 | 86 | 58 | 78 | 3 | 26 | 4 | 145 | 6.49 | - | М24х130 |
