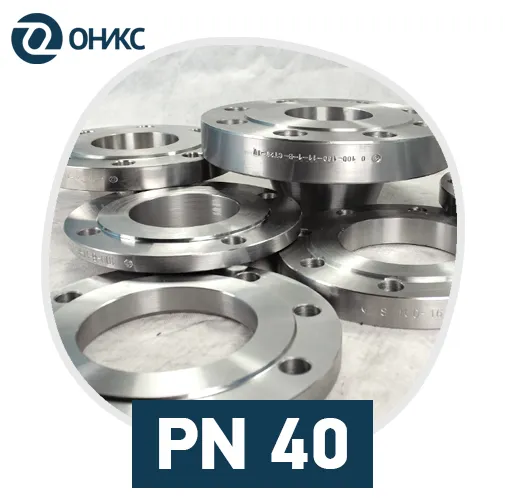

Фланец стальной PN

PN 40.png

Стальной плоский диск с центральным отверстием для прохождения внутреннего потока среды называется фланцем. По периметру расположены равно удаленные крепежные отверстия под шпильку или болт. Согласно ГОСТ 33259-15, выделяют два вида: плоские стальные фланцы тип 01 и фланцы стальные приварные встык (воротниковые) тип 11, но при PN 40 кгс/см², ГОСТ не позволяет изготавливать плоские фланцы.

01 и 11 фланцы оникс.png


Типы фланцев

DN 10 DN 15 DN 15 PN 16 DN 20 DN 25 DN 32 DN 32 PN 16 DN 40 DN 50 DN 50 PN 16 DN 65 DN 65 PN 16 DN 80 DN 80 PN 16 DN 100 DN 100 PN 16 DN 125 DN 125 PN 16 DN 150 DN 150 PN 16 DN 200 DN 200 PN 10 DN 200 PN 16 DN 200 PN 6 DN 200 PN 40 DN 200 PN 63 DN 200 PN 25 DN 250 DN 250 PN 10 DN 250 PN 16 DN 250 PN 40 DN 250 PN 63 DN 250 PN 25 DN 300 DN 300 PN 10 DN 300 PN 16 DN 300 PN 6 DN 300 PN 25 DN 300 PN 160 DN 350 DN 350 PN 10 DN 350 PN 16 DN 350 PN 6 DN 350 PN 40 DN 350 PN 25 DN 400 DN 400 PN 10 DN 400 PN 16 DN 400 PN 40 DN 400 PN 25 DN 450 DN 500 DN 500 PN 16 DN 500 PN 6 DN 500 PN 25 DN 600 DN 600 PN 10 DN 600 PN 16 DN 600 PN 25 DN 700 DN 700 PN 6 DN 700 PN 25 DN 800 DN 800 PN 10 DN 800 PN 16 DN 800 PN 6 DN 800 PN 25 DN 900 DN 1000 DN 1200 DN 1200 PN 16 DN 1400 DN 1400 PN 10 DN 1600 DN 1800 DN 2000 PN 2,5 PN 6 PN 10 PN 16 PN 25 PN 63 PN 100 PN 160 09Г2С 10Х17Н13М2Т 12Х18Н10Т Ст 20
Сталь
Стандарт
Диаметр (DN)
Давление (PN)
Тип присоединения
Исполнение
Цена
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)400 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
128 594 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)350 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
85 223 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)300 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
68 959 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)600 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
67 217 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)500 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
49 051 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)250 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
47 209 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)600 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
45 914 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)500 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
42 291 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)400 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
38 546 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)200 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
30 685 ₽
В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)200 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
27 545 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)350 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
25 141 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)300 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
23 375 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)300 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
19 397 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)250 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
18 889 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)150 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
15 093 ₽
В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)150 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
14 759 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)250 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
12 848 ₽
В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)100 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
12 770 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)125 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
11 694 ₽
В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)125 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
11 304 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)200 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
11 009 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)100 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
9 292 ₽
В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)80 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
8 420 ₽
В избранное Подробнее
Показать еще

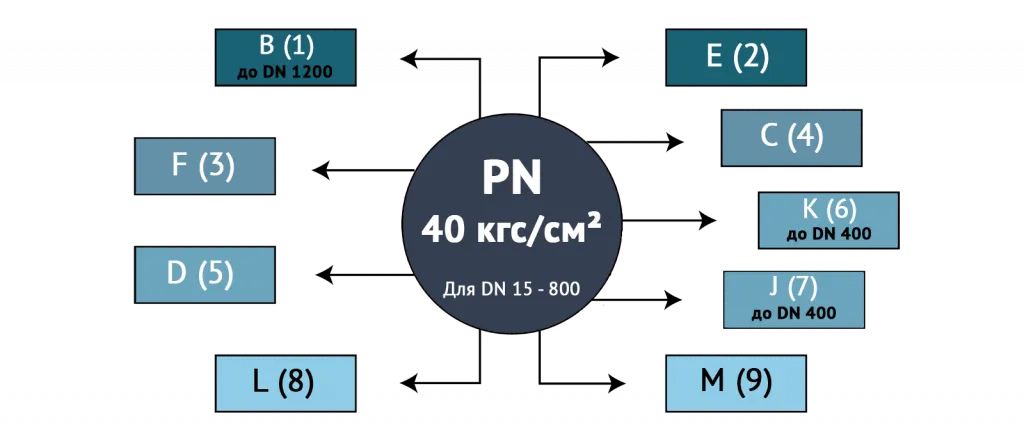

В зависимости от конструкционных особенностей, воротниковые фланцы с давлением PN 40 кгс/см² изготавливаются в исполнениях B (1) до DN 1200 мм; в исполнениях C (4), D (5), E (2), F (3), L (8) и M (9) до DN 800 мм.  Фланцы под линзовую прокладку K (6) и в исполнении J (7) под прокладку овального сечения рассчитаны до DN 400 мм.


Размеры плоских и воротниковых фланцев PN 40 по ГОСТ 33259-15

Тип DN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
Воротниковый (11) 15 47 18 95 12 30 19 35 2 14 4 65 0.8 - М12х70

20 58 16 105 18 38 26 36 2 14 4 75 0.99 - М12х70
25 68 16 115 25 45 33 38 2 14 4 85 1.19 - М12х70
32 78 18 135 31 56 39 45 2 18 4 100 1.85 - М16х90
40 88 19 145 38 64 46 48 3 18 4 110 2.19 - М16х90
50 102 20 160 48 76 58 48 3 18 4 125 2.81 - М16х90
65 122 22 180 66 96 77 53 3 18 8 145 3.71 - М16х100
80 133 24 195 78 112 90 58 3 18 8 160 4.81 - М16х100
100 158 26 230 96 138 110 68 3 22 8 190 7.4 - М20х110
125 184 28 270 120 160 135 68 3 26 8 220 10.2 - М24х120
150 212 30 300 145 186 161 71 3 26 8 250 13.2 - М24х130
200 285 38 375 200 250 222 88 3 30 12 320 24.4 - М27х150
250 345 42 445 252 310 278 101 3 33 12 385 37.6 - М30х170
300 410 46 510 301 368 330 116 4 33 16 450 57.1 - М30х180
350 465 52 570 351 418 382 120 4 33 16 510 70.3 - М30х190
400 535 58 655 398 480 432 139 4 39 16 585 107 - М36х220
450 560 60 680 448 530 484 139 4 39 20 610 107 - М36х220
500 615 62 755 495 580 535 144 4 45 20 670 132,3 - М42х240
600 735 63 890 595 686 636 145 5 52 20 795 195 - М48х260
700 840 68 995 695 - 726 165 5 52 24 900 247 - М48х270
800 960 76 1135 795 - 826 195 5 56 24 1030 367,4 - М52х300
900 1070 79 1250 895 - 926 220 5 56 28 1140 437 - М52х300
1000 1180 82 1360 995 - 1028 240 5 56 28 1250 541 - М52х310
1200 1380 85 1575 1195 - 1228 255 5 62 32 1460 691 - М56х320

Какие исполнения фланцев существуют для PN 40 кгс/см²?

Доступные исполнения для плоских фланцев Доступные исполнения для воротниковых фланцев
Плоские фланцы существуют только до PN 25 кгс/см²
PN 40.png


Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
