Фланец стальной PN 6

PN 6.png

Стальной плоский диск с центральным отверстием для прохождения внутреннего потока среды называется фланцем. По периметру расположены равно удаленные крепежные отверстия под шпильку или болт. Согласно ГОСТ 33259-15, выделяют два вида: плоские стальные фланцы тип 01 и фланцы стальные приварные встык (воротниковые) тип 11.

01 и 11 фланцы оникс.png

Сталь
Стандарт
Диаметр (DN)
Давление (PN)
Тип присоединения
Исполнение
Цена
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)1000 Давление (PN)6 Тип присоединенияплоский ИсполнениеB
121 209 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)800 Давление (PN)6 Тип присоединенияплоский ИсполнениеB
65 167 ₽
В избранное Подробнее
Сталь20 Стандарт33259-2015 Диаметр (DN)1400 Давление (PN)6 Тип присоединенияплоский ИсполнениеB
61 123 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)700 Давление (PN)6 Тип присоединенияплоский ИсполнениеB
50 591 ₽
В избранное Подробнее
Сталь20 Стандарт33259-2015 Диаметр (DN)1200 Давление (PN)6 Тип присоединенияплоский ИсполнениеB
32 912 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)600 Давление (PN)6 Тип присоединенияплоский ИсполнениеB
32 446 ₽
В избранное Подробнее
Сталь20 Стандарт33259-2015 Диаметр (DN)1000 Давление (PN)6 Тип присоединенияплоский ИсполнениеB
23 028 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)500 Давление (PN)6 Тип присоединенияплоский ИсполнениеB
22 908 ₽
В избранное Подробнее
Сталь20 Стандарт33259-2015 Диаметр (DN)900 Давление (PN)6 Тип присоединенияплоский ИсполнениеB
20 374 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)400 Давление (PN)6 Тип присоединенияплоский ИсполнениеB
19 856 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-2015 Диаметр (DN)1000 Давление (PN)6 Тип присоединенияплоский ИсполнениеB
18 847 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)250 Давление (PN)6 Тип присоединенияворотниковый ИсполнениеB
17 795 ₽
В избранное Подробнее
Показать еще

Типы фланцев

DN 10 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300 DN 350 DN 400 DN 450 DN 500 DN 600 DN 700 DN 800 DN 900 DN 1000 DN 1200 DN 1400 DN 1600 PN 2,5 PN 10 PN 16 PN 25 PN 40 PN 63 PN 100 PN 160

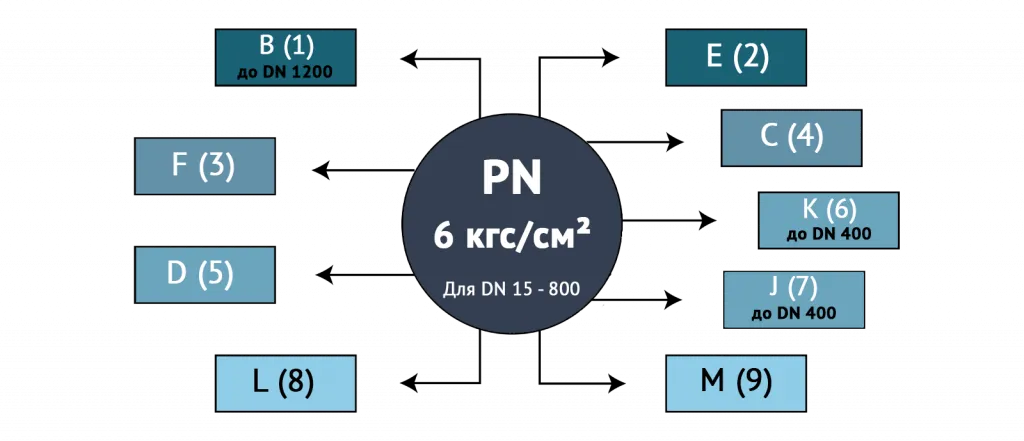

В зависимости от конструкционных особенностей, фланцы с давлением PN 6 кгс/см² изготавливаются в исполнениях B (1) до DN 1200 мм; C (4), D (5), E (2), F (3), L (8) и M (9) до DN 800 мм.  Фланцы под линзовую прокладку K (6) и в исполнении J (7) под прокладку овального сечения рассчитаны до DN 400 мм, согласно ГОСТ 33259-15.


Размеры плоских и воротниковых фланцев PN 6 по ГОСТ 33259-15
Тип DN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
Плоский (01) 15 40 12 80 19 - - - 2 11 4 55 0,33 М10х50 М10х60

20 50 14 90 26 - - - 2 11 4 65 0,53 М10х50 М10х60
25 60 14 100 33 - - - 2 14 4 75 0,64 М10х50 М10х60
32 70 15 120 39 - - - 2 14 4 90 1,02 М12х60 М12х70
40 80 16 130 46 - - - 3 14 4 100 1,21 М12х60 М12х70
50 90 16 140 59 - - - 3 14 4 110 1,33 М12х60 М12х70
65 110 16 160 78 - - - 3 14 4 130 1,63 М12х60 М12х70
80 128 18 185 91 - - - 3 18 4 150 2,44 М16х70 М16х80
100 148 18 205 100 - - - 3 18 4 170 2,85 М16х70 М16х80
125 178 20 235 135 - - - 3 18 8 220 3,88 М16х70 М16х90
150 202 20 260 161 - - - 3 18 8 225 4,65 М16х70 М16х90
200 258 22 315 222 - - - 3 18 8 280 5,9 М16х80 М16х90
250 312 23 370 273 - - - 3 18 12 335 7,7 М16х80 М16х90
300 365 24 435 325 - - - 4 22 12 395 10,3 М20х90 М20х110
350 415 26 485 377 - - - 4 22 12 445 12,6 М20х90 М20х110
400 465 28 535 426 - - - 4 22 16 495 15,2 М20х90 М20х110
450 520 30 590 480 - - - 4 22 20 550 17,3 М20х90 М20х110
500 570 29 640 530 - - - 4 22 16 600 19,7 М20х90 М20х110
600 670 30 755 630 - - - 5 26 20 705 26,2 М24х100 М24х130
700 775 32 860 720 - - - 5 26 24 810 36,7 М24х110 М24х130
800 880 32 975 820 - - - 5 30 24 920 46,1 М27х110 М27х140
900 980 34 1075 920 - - - 5 30 24 1020 55,1 М27х110 М27х140
1000 1080 36 1175 1020 - - - 5 30 28 1120 64,4 М27х120 М27х150
1200 1295 39 1400 1220 - - - 5 33 32 1340 99 - М30х170
Воротниковый (11) 15 40 12 80 12 28 19 30 2 11 4 55 0.4 М10х50 М10х60

20 50 12 90 18 36 26 32 2 11 4 65 0.53 М10х50 М10х60
25 60 14 100 25 42 33 32 2 11 4 75 0.77 М10х50 М10х60
32 70 14 120 31 50 39 35 2 14 4 90 1.1 М12х60 М12х70
40 80 15 130 38 60 46 38 3 14 4 100 1.36 М12х60 М12х70
50 90 15 140 49 70 58 38 3 14 4 110 1.53 М12х60 М12х70
65 110 15 160 66 88 77 38 3 14 4 130 3.71 М12х60 М12х70
80 128 16 185 78 102 90 40 3 18 4 150 2.76 М16х70 М16х80
100 148 16 205 96 122 110 41 3 18 4 170 3.35 М16х70 М16х80
125 178 18 235 121 148 135 43 3 18 8 200 4.66 М16х70 М16х90
150 202 18 260 146 172 161 46 3 18 8 225 5.85 М16х70 М16х90
200 258 20 315 202 235 222 53 3 18 8 280 9.35 М16х80 М16х90
250 312 21 370 254 288 278 53 3 18 12 335 12.3 М16х80 М16х90
300 365 22 435 303 340 330 54 4 22 12 395 14.8 М20х90 М20х100
350 415 22 485 351 390 382 54 4 22 12 445 18.65 М20х90 М20х100
400 465 22 535 398 440 442 54 4 22 16 495 20,6 М20х90 М20х100
450 520 22 590 450 494 484 54 4 22 16 550 23,6 М20х90 М20х110
500 570 23 640 501 545 535 54 4 22 16 600 29.1 М20х90 М20х110
600 670 24 755 602 650 636 60 5 26 20 705 35.8 М24х100 М24х120
700 775 24 860 692 740 726 60 5 26 24 810 44.3 М24х110 М24х120
800 880 24 975 792 842 826 65 5 30 24 920 56,2 М27х110 М27х130
900 980 26 1075 892 942 926 65 5 30 24 1020 66,8 М27х110 М27х130
1000 1080 26 1175 992 1045 1028 65 5 30 28 1120 73,5 М27х120 М27х130
1200 1295 28 1400 1192 1248 1228 75 5 33 32 1340 111 - М30х140

Какие исполнения фланцев существуют для PN 6 кгс/см²?

Доступные исполнения для плоских фланцев Доступные исполнения для воротниковых фланцев
PN 6.png
PN 6.png


Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
