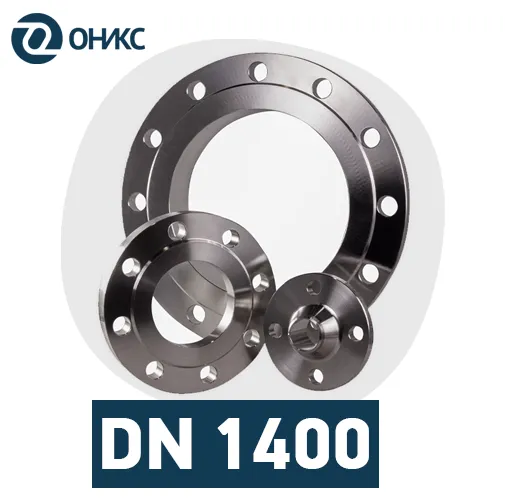

Фланец стальной DN 1400

Смотреть каталог

Фланцы Ду 1400

Для перемещения больших объемов рабочих сред под гидростатическим давлением используются трубопроводы больших диаметров. Для их комплектации может потребоваться фланец ду 1400.

Согласно действующему стандарту (ГОСТ 33259-2015,) диаметр фланца 1400 мм встречается у нескольких типов фланцев:

  • фланец плоский (тип 01 по ГОСТ 33259-15) с номинальным давлением (PN) не более 1 Мпа или 10 кгс/см2

  • фланец приварной с воротником (тип 11 по ГОСТ 33259-15), что позволяет использовать фланец до PN 4 МПА.

Помимо типа, ГОСТ 33259-2015 регламентирует все конструктивные размеры, которые имеют фланцы 1400 мм, включая межосевое расстояние отверстий под крепеж. В таблице с размерами уплотнительных поверхностей фланцев ГОСТ 33259-15 указаны все размеры, имеющие ряд 1 или 2, в зависимости от номинального давления.

Уплотнительные поверхности, которые могут иметь фланцы по  ГОСТ 33259-2015:

  • плоскость (А) — только для трудногорючих и негорючих сред при PN не более 0,6 МПА;

  • с соединительным выступом (В) — от 1,6 МПа до 4 МПа или 40 кгс/см2, если среда трудногорючая или негорючая;

  • с выступом (E)/впадиной (F) — от 1,0 МПа до 4,0 МПа только для фланцев по 2-му ряду с применением неметаллических и комбинированных прокладок;

  • с шипом (C)/пазом (D) — до 4,0 МПа только для фланцев по 2-мя ряду.

Фланец 1400 может иметь любое материальное исполнение, но, учитывая область применения и металлоемкость изделия, обычно применяется марка стали 20 или 09Г2С.

Производителем фланцев и деталей трубопроводов в Московской области является компания ОНИКС, имеющая собственные складские площади в Москве, Санкт-Петербурге и Екатеринбурге.

Обращение к производителю гарантирует изготовление сложного, крупногабаритного и дорогостоящего изделия с надлежащим качеством.



Открыть полное описание

Типы фланцев

На сайте указаны розничные цены. При оптовой покупке возможна скидка до 30%. Отправьте заявку на расчет

Наименование Тип присоединения
Диаметр (DN)
Давление (PN)
Исполнение
Сталь
Цена
Фланец плоский
1400-10-01-1-B-ст 09Г2С-IV
Тип присоединенияплоский Диаметр (DN)1400 Давление (PN)10 ИсполнениеB Сталь09Г2С
86 718 ₽
Фланец плоский
1400-10-01-1-B-ст 20-IV
Тип присоединенияплоский Диаметр (DN)1400 Давление (PN)10 ИсполнениеB Сталь20
57 548 ₽ 75 520 ₽
Фланец плоский
1400-6-01-1-B-ст 20-IV
Тип присоединенияплоский Диаметр (DN)1400 Давление (PN)6 ИсполнениеB Сталь20
49 013 ₽
Фланец плоский
1400-2,5-01-1-B-ст 20-IV
Тип присоединенияплоский Диаметр (DN)1400 Давление (PN)2,5 ИсполнениеB Сталь20
10 504 ₽
Фланец плоский
1400-6-01-1-B-ст 10Х17Н13М2Т-IV
Тип присоединенияплоский Диаметр (DN)1400 Давление (PN)6 ИсполнениеB Сталь10Х17Н13М2Т По запросу
Фланец плоский
1400-2,5-01-1-B-ст 10Х17Н13М2Т-IV
Тип присоединенияплоский Диаметр (DN)1400 Давление (PN)2,5 ИсполнениеB Сталь10Х17Н13М2Т По запросу
Фланец плоский
1400-10-01-1-B-ст 10Х17Н13М2Т-IV
Тип присоединенияплоский Диаметр (DN)1400 Давление (PN)10 ИсполнениеB Сталь10Х17Н13М2Т По запросу
Фланец воротниковый
1400-40-11-2-B-ст 10Х17Н13М2Т-IV
Тип присоединенияворотниковый Диаметр (DN)1400 Давление (PN)40 ИсполнениеB Сталь10Х17Н13М2Т По запросу
Фланец воротниковый
1400-25-11-2-B-ст 10Х17Н13М2Т-IV
Тип присоединенияворотниковый Диаметр (DN)1400 Давление (PN)25 ИсполнениеB Сталь10Х17Н13М2Т По запросу
Фланец воротниковый
1400-16-11-2-B-ст 10Х17Н13М2Т-IV
Тип присоединенияворотниковый Диаметр (DN)1400 Давление (PN)16 ИсполнениеB Сталь10Х17Н13М2Т По запросу
Фланец воротниковый
1400-10-11-2-B-ст 10Х17Н13М2Т-IV
Тип присоединенияворотниковый Диаметр (DN)1400 Давление (PN)10 ИсполнениеB Сталь10Х17Н13М2Т По запросу
Фланец воротниковый
1400-6-11-1-B-ст 10Х17Н13М2Т-IV
Тип присоединенияворотниковый Диаметр (DN)1400 Давление (PN)6 ИсполнениеB Сталь10Х17Н13М2Т По запросу
Фланец воротниковый
1400-2,5-11-1-B-ст 10Х17Н13М2Т-IV
Тип присоединенияворотниковый Диаметр (DN)1400 Давление (PN)2.5 ИсполнениеB Сталь10Х17Н13М2Т По запросу
Фланец воротниковый
1400-40-11-2-B-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)1400 Давление (PN)40 ИсполнениеB Сталь12Х18Н10Т По запросу
Фланец воротниковый
1400-25-11-2-B-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)1400 Давление (PN)25 ИсполнениеB Сталь12Х18Н10Т По запросу
Фланец воротниковый
1400-16-11-2-B-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)1400 Давление (PN)16 ИсполнениеB Сталь12Х18Н10Т По запросу
Фланец воротниковый
1400-10-11-2-B-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)1400 Давление (PN)10 ИсполнениеB Сталь12Х18Н10Т По запросу
Фланец воротниковый
1400-6-11-1-B-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)1400 Давление (PN)6 ИсполнениеB Сталь12Х18Н10Т По запросу
Фланец воротниковый
1400-2,5-11-1-B-ст 12Х18Н10Т-IV
Тип присоединенияворотниковый Диаметр (DN)1400 Давление (PN)2.5 ИсполнениеB Сталь12Х18Н10Т По запросу
Фланец воротниковый
1400-40-11-2-B-ст 09Г2С-IV
Тип присоединенияворотниковый Диаметр (DN)1400 Давление (PN)40 ИсполнениеB Сталь09Г2С По запросу
Фланец воротниковый
1400-25-11-2-B-ст 09Г2С-IV
Тип присоединенияворотниковый Диаметр (DN)1400 Давление (PN)25 ИсполнениеB Сталь09Г2С По запросу
Фланец воротниковый
1400-16-11-2-B-ст 09Г2С-IV
Тип присоединенияворотниковый Диаметр (DN)1400 Давление (PN)16 ИсполнениеB Сталь09Г2С По запросу
Фланец воротниковый
1400-10-11-2-B-ст 09Г2С-IV
Тип присоединенияворотниковый Диаметр (DN)1400 Давление (PN)10 ИсполнениеB Сталь09Г2С По запросу
Фланец воротниковый
1400-6-11-1-B-ст 09Г2С-IV
Тип присоединенияворотниковый Диаметр (DN)1400 Давление (PN)6 ИсполнениеB Сталь09Г2С По запросу
