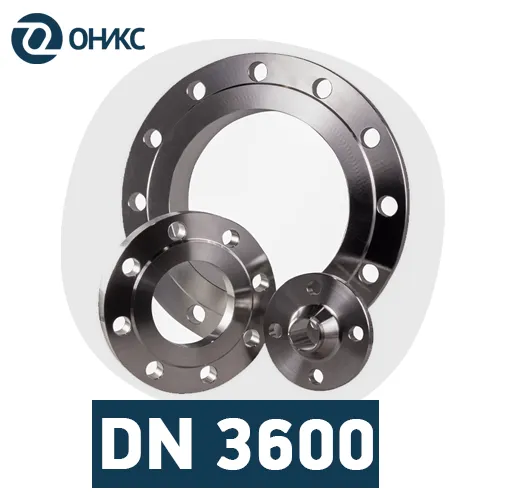

Стальные фланцы диаметром 3600 мм
Фланцы DN 3600 — это воротниковые соединительные детали, которые производят из конструкционной стали 20 и низколегированной хладостойкой стали 09Г2С. Требования к их конструкции регламентирует ГОСТ 33259-2015. При таком диаметре стандарт устанавливает только воротниковый тип (11) в исполнении B (1) с соединительным выступом. Плоские и свободные фланцы для этого размера не нормированы.
Фланцы диаметром 3600 мм монтируют на магистральных трубопроводах с рекордной пропускной способностью. Их ключевые сферы — водозаборные сооружения, системы технического водоснабжения крупных ТЭС и АЭС, нефтехимические комплексы и металлургические заводы. Такими фланцами обвязывают массивную запорную арматуру, насосы колоссальной подачи, реакторные колонны и крупнотоннажные ёмкости. Заводское изготовление строго по ГОСТ гарантирует прецизионную геометрию и абсолютную герметичность стыка.
Конструктивно фланец DN 3600 имеет мощный конический переход от диска к трубной части. Такая форма равномерно распределяет механические напряжения, гасит изгибающие моменты и компенсирует температурные деформации. Приварка встык создаёт монолитное соединение, которое надёжно работает при переменных нагрузках и циклических режимах. Уплотнительная поверхность выполняется в виде соединительного выступа под стандартную прокладку.
Марочник стали подбирается исходя из климатических условий и свойств среды. Углеродистая сталь 20 применяется на трубопроводах воды, насыщенного пара и масел — она отлично сваривается и не требует подогрева при монтаже. Низколегированная сталь 09Г2С сохраняет вязкость и прочность при температурах до -70 °C, поэтому незаменима на открытых площадках в арктическом, северном и резко континентальном климате. Обе марки обеспечивают высокую надёжность и долгий срок службы фланцевого соединения.
Каждая партия фланцев DN 3600 проходит обязательный заводской контроль геометрических размеров, механических свойств и химического состава. Отгрузка сопровождается паспортом, сертификатом на материал и протоколами испытаний. Такой пакет документов гарантирует полную прослеживаемость и быстрый ввод трубопроводной системы в эксплуатацию.
