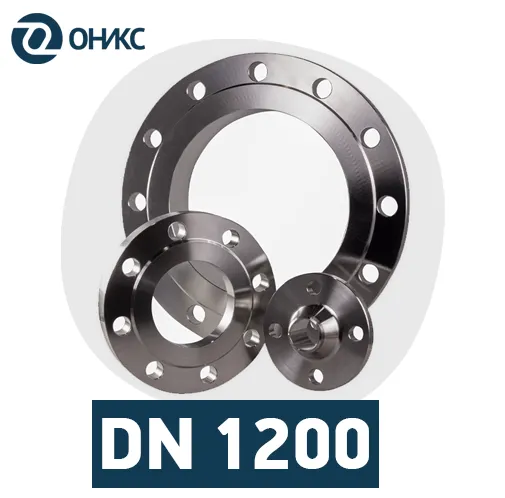

Фланец стальной DN 1200
Фланец - плоский стальной диск с центральным отверстием для прохождения потока среды. По периметру расположены равномерно удаленные отверстия для шпилек или болтов.
Размеры плоских и воротниковых фланцев DN 1200 по ГОСТ 33259-15
| Тип | PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 1295 | 39 | 1400 | 1220 | - | - | - | 5 | 33 | 32 | 1340 | 99 | - | М30х170 |
|
|
10 | 1330 | 56 | 1455 | 1220 | - | - | - | 5 | 39 | 32 | 1380 | 197,4 | - | М36х220 |
| 16 | 1330 | 76 | 1485 | 1220 | - | - | - | 5 | 52 | 32 | 1390 | 298 | - | М48х290 | |
| Воротниковый (11) | 6 | 1295 | 28 | 1400 | 1192 | 1248 | 1228 | 75 | 5 | 33 | 32 | 1340 | 111 | - | М30х140 |
|
|
10 | 1330 | 38 | 1455 | 1192 | 1256 | 1228 | 95 | 5 | 39 | 32 | 1380 | 180 | - | М36х180 |
| 16 | 1330 | 56 | 1485 | 1192 | 1262 | 1228 | 130 | 5 | 52 | 32 | 1390 | 285 | - | М48х240 | |
| 25 | 1350 | 67 | 1525 | 1192 | - | 1228 | 165 | 5 | 56 | 32 | 1420 | 388 | - | М52х280 | |
| 40 | 1380 | 85 | 1575 | 1195 | - | 1228 | 255 | 5 | 62 | 32 | 1460 | 691 | - | М56х320 | |
| 63 | 1380 | 100 | 1665 | 1185 | - | 1228 | 320 | 5 | 78 | 32 | 1530 | 1264 | - | М72х400 |
Скачать прайс-лист
Оформить заявкуТипы фланцев
Стальные фланцы диаметром 1200 мм
Изготавливают из углеродистых, легированных и жаропрочных сталей по нормативам ГОСТ 33259-15. Возможны в двух типах: плоские (PN 6-25) и воротниковые (PN 6-63). Только под исполнение B (1) с соединительным выступом. Размерный ряд на остальные 8 исполнений не предусмотрен ГОСТ 33259-15.
Какие исполнения фланцев существуют для DN 1200 мм?
| Доступные исполнения для плоских фланцев | Доступные исполнения для воротниковых фланцев |
|---|---|
 |
 |
Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
Высокий проход среды может быть обеспечен двумя способами:
-
В трубопроводе создается избыточное номинальное давление, которое достигается при использовании агрегатов-повысителей (насосы, компрессора и т. п.).
-
Если внутренний диаметр достаточно велик, чтобы пропустить требуемый объем среды, то поток может перемещаться под гидростатическим давлением.
Для сборки подобных самотечных трубопроводных систем необходимы соответствующие детали трубопроводов, которыми комплектуется трубопроводная арматура, в том числе фланец стальной 1200 мм.
По классификации ГОСТ 33259-2015 фланец приварной стальной может быть:
-
плоский;
-
воротниковый;
-
свободный.
Условное давление, от которого зависит толщина фланца:
-
Фланец плоский стальной (ГОСТ 12820-80) — от 0,1 до 1,6 МПа.
-
Приварной стальной фланец с воротником (тип 11) регламентируемый ГОСТ 12821-80 используется до 6,3 МПа.
-
Тип фланца плоский стальной свободный при DN 1200 эксплуатироваться не может при любом давлении.
Марка стали, которую может иметь фланец Ду 1200:
-
сталь 20 — для слабоагрессивных сред;
-
сталь 09Г2С — для веществ с умеренной агрессивностью и при температуре зимой до -70 °С;
-
сталь 12Х18Н10Т — для агрессивных сред, при нагреве не выше +350 °С;
-
сталь 10Х17Н13М2Т — для веществ с высокой агрессивностью при любой температуре.
Чтобы купить фланцы 1200, необходимо знать:
-
Диаметр условный (DN), мм 1200.
-
Условное давление (PN).
-
Тип фланца.
-
Размерный ряд 1 или 2, от которого зависит толщина фланца и другие размеры.
-
Исполнение уплотнительной поверхности.
-
Материальное исполнение.
-
Требования к контролю, которому должны подвергаться фланцы стальные Ду 1200.
Чтобы купить фланец 1200, цена которого зависит от вышеперечисленных факторов, необходимо обращаться к производителям, например, в компанию ОНИКС, имеющую собственные склады в Москве, Санкт-Петербурге и Екатеринбурге.
