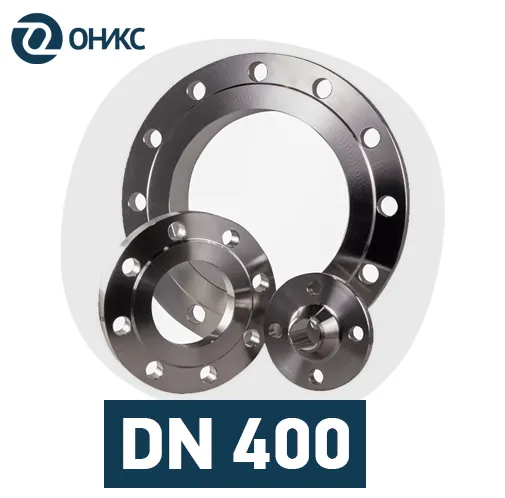

Фланец стальной DN 400
Фланец - плоский стальной диск с центральным отверстием для прохождения потока среды. По периметру расположены равномерно удаленные отверстия для шпилек или болтов.
Размеры плоских и воротниковых фланцев DN 400 по ГОСТ 33259-15
| Тип | PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 465 | 28 | 535 | 426 | - | - | - | 4 | 22 | 16 | 495 | 15,2 | М20х90 | М20х110 |
|
|
10 | 482 | 30 | 565 | 426 | - | - | - | 4 | 26 | 16 | 515 | 21,6 | М24х100 | М24х130 |
| 16 | 482 | 38 | 580 | 426 | - | - | - | 4 | 30 | 16 | 525 | 31 | М27х120 | М27х150 | |
| 25 | 505 | 44 | 610 | 426 | - | - | - | 4 | 33 | 16 | 550 | 44,6 | М30х140 | М30х170 | |
| Воротниковый (11) | 6 | 465 | 22 | 535 | 398 | 440 | 442 | 54 | 4 | 22 | 16 | 495 | 20,6 | М20х90 | М20х100 |
|
|
10 | 482 | 26 | 565 | 398 | 445 | 432 | 64 | 4 | 26 | 16 | 515 | 30 | М24х100 | М24х120 |
| 16 | 482 | 36 | 580 | 398 | 450 | 432 | 79 | 4 | 30 | 16 | 525 | 43 | М27х120 | М27х150 | |
| 25 | 505 | 44 | 610 | 398 | 464 | 432 | 104 | 4 | 33 | 16 | 550 | 64.8 | М30х130 | М30х170 | |
| 40 | 535 | 58 | 655 | 398 | 480 | 432 | 139 | 4 | 39 | 16 | 585 | 107 | - | М36х220 | |
| 63 | 535 | 60 | 670 | 386 | 480 | 432 | 159 | 4 | 45 | 16 | 585 | 151 | - | М42х250 | |
| 100 | 535 | 80 | 715 | 376 | 510 | 432 | 204 | 4 | 52 | 16 | 620 | 216,4 | - | М48х300 | |
| 160 | 535 | 88 | 715 | 376 | 510 | 432 | 209 | 4 | 52 | 16 | 620 | - | - | - |
