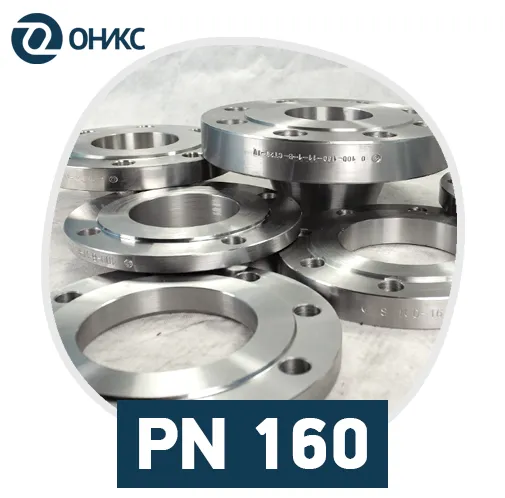

Фланец стальной PN 160

PN 160.pngСтальной плоский диск с центральным отверстием для прохождения внутреннего потока среды называется фланцем. По периметру расположены равно удаленные крепежные отверстия под шпильку или болт. Согласно ГОСТ 33259-15, выделяют два вида: плоские стальные фланцы тип 01 и фланцы стальные приварные встык (воротниковые) тип 11, но при PN 160 кгс/см², ГОСТ не позволяет изготавливать плоские фланцы.

01 и 11 фланцы оникс.png
Сталь
Стандарт
Диаметр (DN)
Давление (PN)
Тип присоединения
Исполнение
Цена
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)200 Давление (PN)160 Тип присоединенияворотниковый ИсполнениеB
67 773 ₽
В избранное Подробнее
Сталь20 Стандарт33259-2015 Диаметр (DN)300 Давление (PN)160 Тип присоединенияворотниковый ИсполнениеB
57 464 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)150 Давление (PN)160 Тип присоединенияворотниковый ИсполнениеB
38 378 ₽
В избранное Подробнее
Сталь20 Стандарт33259-2015 Диаметр (DN)250 Давление (PN)160 Тип присоединенияворотниковый ИсполнениеB
37 668 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)125 Давление (PN)160 Тип присоединенияворотниковый ИсполнениеB
27 484 ₽
В избранное Подробнее
Сталь20 Стандарт33259-2015 Диаметр (DN)200 Давление (PN)160 Тип присоединенияворотниковый ИсполнениеB
22 585 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)100 Давление (PN)160 Тип присоединенияворотниковый ИсполнениеB
17 384 ₽
В избранное Подробнее
Сталь20 Стандарт33259-2015 Диаметр (DN)150 Давление (PN)160 Тип присоединенияворотниковый ИсполнениеB
13 992 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)80 Давление (PN)160 Тип присоединенияворотниковый ИсполнениеB
11 679 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)65 Давление (PN)160 Тип присоединенияворотниковый ИсполнениеB
10 537 ₽
В избранное Подробнее
Сталь20 Стандарт33259-2015 Диаметр (DN)125 Давление (PN)160 Тип присоединенияворотниковый ИсполнениеB
9 929 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-2015 Диаметр (DN)50 Давление (PN)160 Тип присоединенияворотниковый ИсполнениеB
7 190 ₽
В избранное Подробнее
Показать еще

Типы фланцев

DN 10 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300 DN 350 DN 400 DN 450 DN 500 DN 600 DN 700 DN 800 DN 900 DN 1000 DN 1200 DN 1400 DN 1600 PN 2,5 PN 6 PN 10 PN 16 PN 25 PN 40 PN 63 PN 100

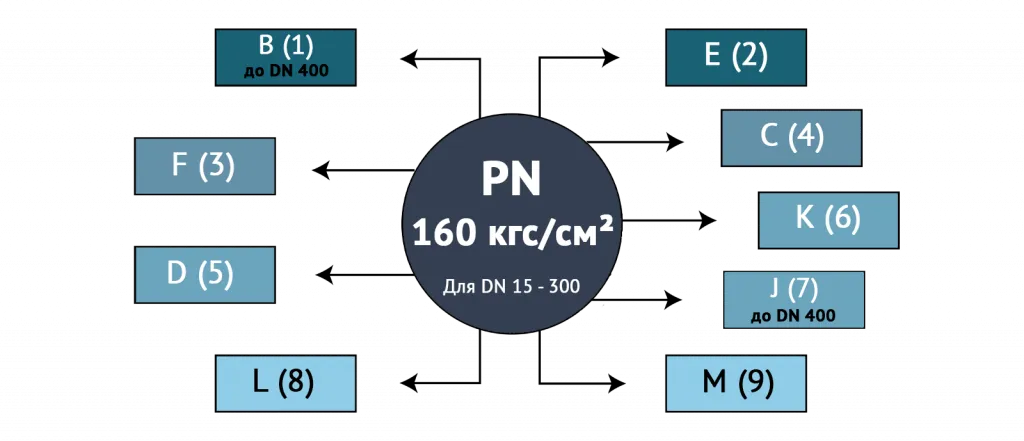

В зависимости от конструкционных особенностей, воротниковые фланцы с давлением PN 160 кгс/см² изготавливаются в исполнениях B (1) и J (7) до DN 400 мм; в исполнениях C (4), D (5), E (2), F (3), K (6), L (8) и M (9) до DN 300 мм.


Размеры уплотнительной поверхности плоских и воротниковых фланцев PN 160 по ГОСТ 33259-15

Тип DN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
Воротниковый (11) 15 47 20 105 12 48 26   2 14 4 75 1,27 - М12х80
   20 58 22 125 18 48 26 58 2 18 4 90 2,08 - М16х100
25 68 24 135 25 52 33 58 2 18 4 100 2,5 - М16х100
32 78 24 150 31 64 39 67 2 22 4 110 3,07 - М20х110
40 88 28 165 37 76 46 75 3 22 4 125 4,28 - М20х120
50 102 30 195 45 86 58 78 3 26 4 145 6.49 - М24х130
65 122 34 220 62 110 77 88 3 26 8 170 9,38 - М24х140
80 133 36 230 75 124 90 93 3 26 8 180 10,5 - М24х140
100 158 40 265 92 146 110 103 3 30 8 210 10.7 - М27х160
125 184 44 310 112 180 135 118 3 33 8 250 24,9 - М30х180
150 212 50 350 136 214 161 133 3 33 12 290 35 - М30х190
200 285 60 430 190 276 222 148 3 39 12 360 60,1 - М36х220
250 345 68 500 236 340 278 168 3 39 12 430 94,4 - М36х240
300 410 78 585 284 400 330 189 4 45 16 500 141 - М42х270
350 465 84 655 332 460 382 204 4 52 16 560 - - -
400 535 88 715 376 510 432 209 4 52 16 620 - - -

Какие исполнения фланцев существуют для PN 160 кгс/см²?


  • Плоские фланцы существуют только до PN 25 кгс/см²
  • Воротниковые фланцы. Возможно 9 исполнений зеркала: B (1) и J (7) до 400 мм; фланцы в исполнениях C (4), D (5), E (2), K (6), F (3), J (7), L (8) и M (9) до 300 мм.


Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.
