Типы фланцев

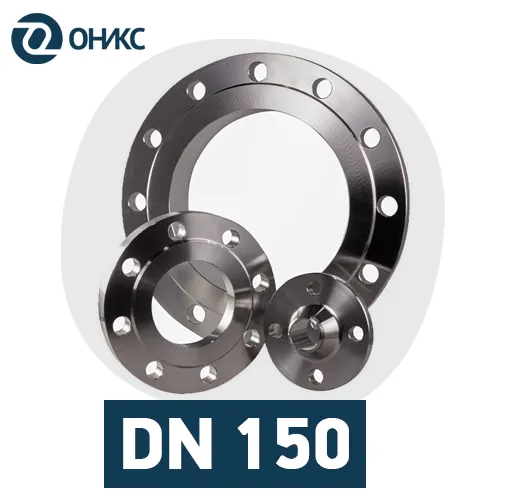

Стальные фланцы диаметром 150 мм
Фланцы DN 150 — это приварные соединительные детали. Их выпускают по ГОСТ 33259-2015 из углеродистых, легированных и нержавеющих сталей. Конструктивно различают плоские (PN 6–25) и воротниковые (PN 6–160). Предусмотрены исполнения B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9).
Фланцы диаметром 150 мм применяются в разных отраслях промышленности. Они формируют надёжное разъёмное соединение с болтовой стяжкой.
Типоразмер DN 150 востребован в трубопроводах крупного сечения. Их используют в водоснабжении, теплоснабжении, паропроводах, газопроводах, пожаротушении и на нефтехимических линиях. Фланцы обеспечивают точную стыковку с запорной арматурой, насосами и теплообменниками. Изготовление по ГОСТ гарантирует полную совместимость с крепежом и герметичность при давлении до 40 кгс/см².
По конструкции предлагаются плоские и воротниковые фланцы. Плоские приварные фиксируются одним кольцевым швом — это экономичный вариант для нагрузки до 25 кгс/см². Воротниковые с коническим переходом равномерно распределяют напряжения и подходят для цикличных режимов, работая до 40 кгс/см². Уплотнительные поверхности выполняют в исполнениях «выступ», «шип-паз» или под металлическую прокладку.
Материал подбирается под рабочую среду. Углеродистая сталь 20 работает с водой, паром и маслами при температурах до 450 °C. Нержавейка 12Х18Н10Т с титаном защищает от межкристаллитной коррозии. Для кислот, хлоридов и морской воды служит сталь 10Х17Н13М2Т, стойкая к питтингу. Все марки доступны под давления от PN 10 до PN 40.
Каждая партия фланцев DN 150 проходит обязательный заводской контроль геометрии и механических свойств. Нержавеющие образцы тестируют на стойкость к МКК. Отгрузка идёт с паспортом, сертификатом и протоколами испытаний — это гарантирует прослеживаемость и упрощает приёмку трубопровода.
| Доступные исполнения для плоских фланцев | Доступные исполнения для воротниковых фланцев |
|---|---|
 |
 |
Размеры плоских и воротниковых фланцев DN 150 по ГОСТ 33259-15
| Тип | PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 202 | 20 | 260 | 161 | - | - | - | 3 | 18 | 8 | 225 | 4,65 | М16х70 | М16х90 |
|
|
10 | 212 | 24 | 280 | 161 | - | - | - | 3 | 22 | 8 | 240 | 6,97 | М20х90 | М20х110 |
| 16 | 212 | 28 | 280 | 161 | - | - | - | 3 | 22 | 8 | 240 | 8,2 | М20х90 | М20х110 | |
| 25 | 212 | 30 | 300 | 161 | - | - | - | 3 | 26 | 8 | 250 | 10,5 | М24х100 | М24х130 | |
| Воротниковый (11) | 6 | 202 | 18 | 260 | 146 | 172 | 161 | 46 | 3 | 18 | 8 | 225 | 5.85 | М16х70 | М16х90 |
|
|
10 | 212 | 22 | 280 | 146 | 180 | 161 | 60 | 3 | 22 | 8 | 240 | 8.3 | М20х80 | М20х100 |
| 16 | 212 | 22 | 280 | 146 | 180 | 161 | 60 | 3 | 18 | 8 | 240 | 8.3 | М20х80 | М20х100 | |
| 25 | 212 | 28 | 300 | 145 | 186 | 161 | 71 | 3 | 26 | 8 | 250 | 12.6 | М24х100 | М24х130 | |
| 40 | 212 | 30 | 300 | 145 | 186 | 161 | 71 | 3 | 26 | 8 | 250 | 13.2 | - | М24х130 | |
| 63 | 212 | 38 | 340 | 142 | 206 | 161 | 108 | 3 | 33 | 8 | 280 | 25.4 | - | М30х160 | |
| 100 | 212 | 46 | 350 | 136 | 214 | 161 | 128 | 3 | 33 | 12 | 290 | 32,9 | - | М30х180 | |
| 160 | 212 | 50 | 350 | 136 | 214 | 161 | 133 | 3 | 33 | 12 | 290 | 35 | - | М30х190 |
