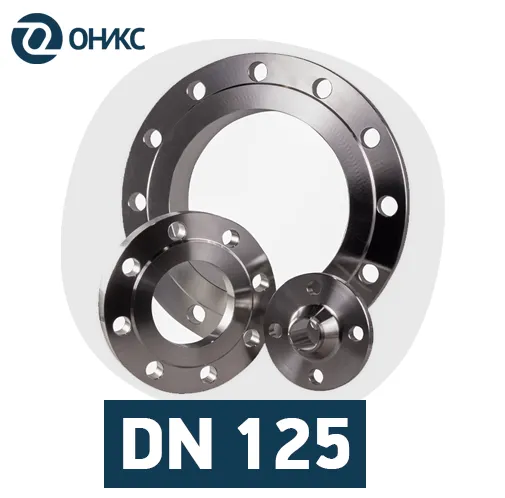

Стальные фланцы диаметром 125 мм
Фланцы DN 125 производятся из углеродистых, легированных и коррозионностойких сталей. Требования к ним устанавливает ГОСТ 33259-2015. Выпускаются два типа: плоские (PN 6–25) и воротниковые (PN 6–160). Предусмотрены исполнения B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9). Основное назначение — монтаж арматуры, оборудования и соединение участков труб.
Плоские модели привариваются к трубе с двух сторон и рассчитаны на давление до 25 кгс/см². Воротниковые фланцы монтируются встык и могут применяться при высоких нагрузках вплоть до 160 кгс/см².
Фланцы диаметром 125 мм востребованы на трубопроводах среднего и крупного диаметра. Их монтируют для установки задвижек, клапанов, насосов и теплообменников в водоснабжении, теплосетях, пожаротушении и на технологических линиях. Соответствие ГОСТ гарантирует точную стыковку и надёжную герметичность при рабочем давлении до 40 кгс/см².
По конструкции доступны плоские, воротниковые и свободные фланцы. Плоские модели фиксируются одним кольцевым швом и служат экономичным решением. Воротниковые с коническим переходом плавно распределяют напряжения и продлевают ресурс сварного стыка при цикличных нагрузках. Свободные фланцы на приварном кольце упрощают центровку и обслуживание. Уплотнительные поверхности выполняются в вариантах «выступ», «шип-паз» или под металлическую прокладку.
Материал подбирается под рабочую среду. Углеродистая сталь 20 надёжно работает с водой, паром и маслами при температурах до 450 °C. Нержавейка 12Х18Н10Т с титановой стабилизацией противостоит межкристаллитной коррозии и применяется в агрессивных и пищевых продуктах. Молибденсодержащая сталь 10Х17Н13М2Т обладает стойкостью к питтингу и щелевой коррозии в кислотах, хлоридах и морской воде. Все марки доступны под давления от PN 10 до PN 40.
Каждая партия фланцев DN 125 проходит обязательный заводской контроль геометрии, механических свойств и химического состава. Нержавеющие исполнения при необходимости тестируют на МКК. Отгрузка сопровождается паспортом, сертификатом на прокат и протоколами испытаний. Это обеспечивает полную прослеживаемость и упрощает приёмку трубопровода.
| Доступные исполнения для плоских фланцев | Доступные исполнения для воротниковых фланцев |
|---|---|
 |
 |
Размеры плоских и воротниковых фланцев DN 125 по ГОСТ 33259-15
| Тип | PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 178 | 20 | 235 | 135 | - | - | - | 3 | 18 | 8 | 220 | 3,88 | М16х70 | М16х90 |
|
|
10 | 184 | 24 | 245 | 135 | - | - | - | 3 | 18 | 8 | 210 | 5,4 | М16х80 | М16х100 |
| 16 | 184 | 28 | 245 | 135 | - | - | - | 3 | 18 | 8 | 210 | 6,38 | М16х80 | М16х100 | |
| 25 | 184 | 30 | 270 | 135 | - | - | - | 3 | 26 | 8 | 220 | 8,26 | М24х100 | М24х130 | |
| Воротниковый (11) | 6 | 178 | 18 | 235 | 121 | 148 | 135 | 43 | 3 | 18 | 8 | 200 | 4.66 | М16х70 | М16х90 |
|
|
10 | 184 | 22 | 245 | 121 | 156 | 135 | 60 | 3 | 18 | 8 | 210 | 6.76 | М16х80 | М16х90 |
| 16 | 184 | 22 | 245 | 121 | 156 | 135 | 60 | 3 | 18 | 8 | 210 | 6.76 | М16х80 | М16х90 | |
| 25 | 184 | 26 | 270 | 121 | 160 | 135 | 68 | 3 | 26 | 8 | 220 | 9.45 | М24х100 | М24х120 | |
| 40 | 184 | 28 | 270 | 120 | 160 | 135 | 68 | 3 | 26 | 8 | 220 | 10.2 | - | М24х120 | |
| 63 | 184 | 36 | 295 | 118 | 172 | 135 | 98 | 3 | 30 | 8 | 240 | 17.1 | - | М27х150 | |
| 100 | 184 | 42 | 310 | 112 | 180 | 135 | 115 | 3 | 33 | 8 | 250 | 23,3 | - | М30х170 | |
| 160 | 184 | 44 | 310 | 112 | 180 | 135 | 118 | 3 | 33 | 8 | 250 | 24,9 | - | М30х180 |
