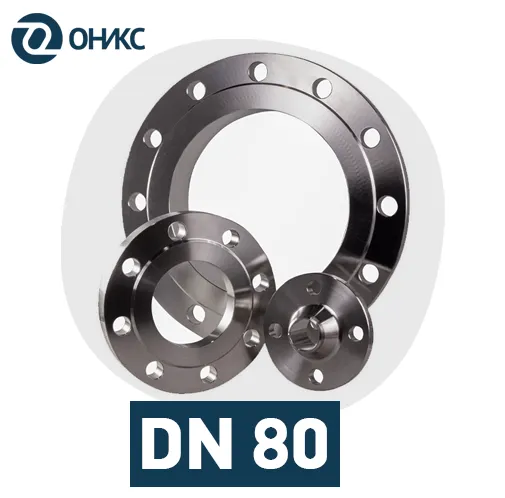

Стальные фланцы диаметром 80 мм
Фланцы DN 80 производятся по ГОСТ 33259-2015 из углеродистых, легированных и нержавеющих сталей. Их используют для установки арматуры и создания разъёмных стыков труб. Соединение получается прочным и герметичным. Конструктивно возможны два типа: плоские (PN 6–25) и воротниковые (PN 6–160). Исполнения: B (1), C (4), D (5), E (2), F (3), J (7), K (6), L (8), M (9).
DN 80 — один из самых востребованных типоразмеров в трубопроводных системах. Фланцы приваривают к трубе, что исключает проскальзывание под нагрузкой. Их применяют в водоснабжении, теплоснабжении, паропроводах, газопроводах и на технологических линиях. Изготовление по ГОСТ гарантирует точную стыковку и герметичность при рабочем давлении до 40 кгс/см².
Выделяют два основных конструктивных исполнения. Плоские приварные фланцы монтируют одним кольцевым швом — это экономичное решение для давления до 25 кгс/см². Воротниковые фланцы с коническим переходом равномерно распределяют напряжения и хорошо работают при цикличных нагрузках, выдерживая до 40 кгс/см². Оба типа оснащают уплотнительными поверхностями «выступ», «шип-паз» или под металлическую прокладку.
Материал подбирают под рабочую среду. Углеродистая сталь 20 служит для воды, пара и масел при температурах до 450 °C, отлично сваривается. Нержавейка 12Х18Н10Т с титановой стабилизацией защищает от межкристаллитной коррозии в агрессивных и пищевых средах. Для кислот, хлоридов и морской воды применяют молибденсодержащую сталь 10Х17Н13М2Т, стойкую к питтингу. Все марки доступны от PN 10 до PN 40.
Каждая партия фланцев DN 80 проходит обязательный заводской контроль геометрии и механических свойств. Нержавеющие образцы проверяют на стойкость к МКК. Отгрузка — с паспортом, сертификатом и протоколами испытаний. Это обеспечивает прослеживаемость и упрощает приёмку трубопровода.
| Доступные исполнения для плоских фланцев | Доступные исполнения для воротниковых фланцев |
|---|---|
 |
 |
Размеры плоских и воротниковых фланцев DN 80 по ГОСТ 33259-15
| Тип | PN | D₂ | b | D | d | Dₘ | Dₙ | H | h | d | n | D₁ | Вес | Болт | Шпилька |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плоский (01) | 6 | 128 | 18 | 185 | 91 | - | - | - | 3 | 18 | 4 | 150 | 2,44 | М16х70 | М16х80 |
|
|
10 | 133 | 20 | 195 | 91 | - | - | - | 3 | 18 | 4 | 160 | 3,19 | М16х70 | М16х90 |
| 16 | 133 | 24 | 195 | 91 | - | - | - | 3 | 18 | 4 | 160 | 3,71 | М16х80 | М16х100 | |
| 25 | 133 | 26 | 195 | 91 | - | - | - | 3 | 18 | 8 | 160 | 4,06 | М16х80 | М16х100 | |
| Воротниковый (11) | 6 | 128 | 16 | 185 | 78 | 102 | 90 | 40 | 3 | 18 | 4 | 150 | 2.76 | М16х70 | М16х80 |
|
|
10 | 133 | 18 | 195 | 78 | 105 | 90 | 50 | 3 | 18 | 4 | 160 | 3.67 | М16х70 | М16х90 |
| 16 | 133 | 20 | 195 | 78 | 110 | 90 | 53 | 3 | 18 | 4 | 160 | 4.21 | М16х70 | М16х90 | |
| 25 | 133 | 22 | 195 | 78 | 110 | 90 | 55 | 3 | 18 | 8 | 160 | 4.48 | М16х80 | М16х90 | |
| 40 | 133 | 24 | 195 | 78 | 112 | 90 | 58 | 3 | 18 | 8 | 160 | 4.81 | - | М16х100 | |
| 63 | 133 | 30 | 210 | 77 | 120 | 90 | 75 | 3 | 22 | 8 | 170 | 7.22 | - | М20х120 | |
| 100 | 133 | 34 | 230 | 75 | 124 | 90 | 90 | 3 | 26 | 8 | 180 | 9,98 | - | М24х140 | |
| 160 | 133 | 36 | 230 | 75 | 124 | 90 | 93 | 3 | 26 | 8 | 180 | 10,5 | - | М24х140 |
