Фланец стальной DN 800

DN 800.png

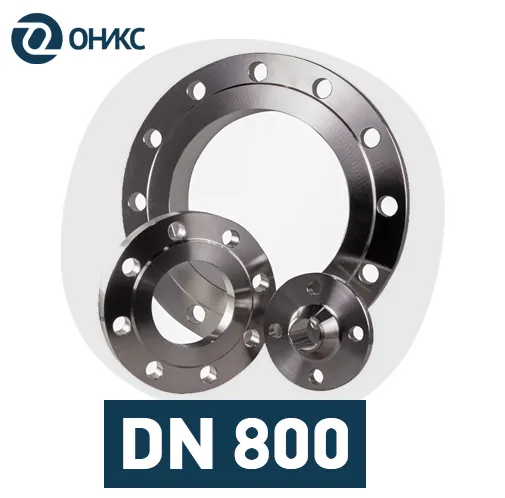

Фланец - плоский стальной диск с центральным отверстием для прохождения потока среды. По периметру расположены равномерно удаленные отверстия для шпилек или болтов.


01 и 11 фланцы оникс.png


Типы фланцев

Сталь

09Г2С 10Х17Н13М2Т 12Х18Н10Т Ст 20

Диаметр (DN)

DN 2000 DN 1800 DN 1600 DN 1400 DN 1200 DN 1000 DN 900 DN 700 DN 600 DN 500 DN 450 DN 400 DN 350 DN 300 DN 250 DN 200 DN 150 DN 125 DN 100 DN 80 DN 65 DN 50 DN 40 DN 32 DN 25 DN 20 DN 15 DN 10

Давление (PN)

PN 160 PN 100 PN 63 PN 40 PN 25 PN 16 PN 10 PN 6 PN 2,5

Диаметр (DN) + Давление (PN)

DN 15 PN 16 DN 32 PN 16 DN 50 PN 16 DN 65 PN 16 DN 80 PN 16 DN 100 PN 16 DN 125 PN 16 DN 150 PN 16 DN 200 PN 10 DN 200 PN 16 DN 200 PN 6 DN 200 PN 40 DN 200 PN 63 DN 200 PN 25 DN 250 PN 10 DN 250 PN 16 DN 250 PN 40 DN 250 PN 63 DN 250 PN 25 DN 300 PN 10 DN 300 PN 16 DN 300 PN 6 DN 300 PN 25 DN 300 PN 160 DN 350 PN 10 DN 350 PN 16 DN 350 PN 6 DN 350 PN 40 DN 350 PN 25 DN 400 PN 10 DN 400 PN 16 DN 400 PN 40 DN 400 PN 25 DN 500 PN 16 DN 500 PN 6 DN 500 PN 25 DN 600 PN 10 DN 600 PN 16 DN 600 PN 25 DN 700 PN 6 DN 700 PN 25 DN 800 PN 10 DN 800 PN 16 DN 800 PN 6 DN 800 PN 25 DN 1200 PN 16 DN 1400 PN 10
Сталь
Стандарт
Диаметр (DN)
Давление (PN)
Тип присоединения
Исполнение
Цена
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)40 Тип присоединенияворотниковый ИсполнениеB
118 761 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)16 Тип присоединенияплоский ИсполнениеB
111 712 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
85 223 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)800 Давление (PN)25 Тип присоединенияворотниковый ИсполнениеB
76 591 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)16 Тип присоединенияворотниковый ИсполнениеB
61 240 ₽
В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)6 Тип присоединенияплоский ИсполнениеB
54 797 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)800 Давление (PN)25 Тип присоединенияплоский ИсполнениеB
52 146 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)800 Давление (PN)16 Тип присоединенияворотниковый ИсполнениеB
47 662 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)10 Тип присоединенияворотниковый ИсполнениеB
34 275 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)800 Давление (PN)10 Тип присоединенияворотниковый ИсполнениеB
34 010 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)16 Тип присоединенияплоский ИсполнениеB
33 480 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
33 215 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)800 Давление (PN)16 Тип присоединенияплоский ИсполнениеB
29 870 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)800 Давление (PN)10 Тип присоединенияплоский ИсполнениеB
21 701 ₽
В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)6 Тип присоединенияплоский ИсполнениеB
16 032 ₽
В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)800 Давление (PN)6 Тип присоединенияплоский ИсполнениеB
13 531 ₽
В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)2.5 Тип присоединенияворотниковый ИсполнениеB По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)16 Тип присоединенияворотниковый ИсполнениеB По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)2.5 Тип присоединенияворотниковый ИсполнениеB По запросу В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)2.5 Тип присоединенияворотниковый ИсполнениеB По запросу В избранное Подробнее
Сталь20 Стандарт33259-15 Диаметр (DN)800 Давление (PN)2.5 Тип присоединенияворотниковый ИсполнениеB По запросу В избранное Подробнее
Сталь10Х17Н13М2Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)2,5 Тип присоединенияплоский ИсполнениеB По запросу В избранное Подробнее
Сталь12Х18Н10Т Стандарт33259-15 Диаметр (DN)800 Давление (PN)2,5 Тип присоединенияплоский ИсполнениеB По запросу В избранное Подробнее
Сталь09Г2С Стандарт33259-15 Диаметр (DN)800 Давление (PN)2,5 Тип присоединенияплоский ИсполнениеB По запросу В избранное Подробнее
Показать еще

Стальные фланцы диаметром 800 мм

Фланцы Ду 800 мм изготавливают из углеродистых, легированных и жаропрочных сталей по нормативам ГОСТ 33259-15. Соединительные детали трубопроводной системы с диаметром условного прохода 800 мм отличаются прочностью, надежностью, используются для создания разъемных соединений участков трубы.

Стяжка с ответными фланцами — болтовые, шпилечные соединения.

Технические характеристики

Возможны в двух типах: плоские (PN 6-25) и воротниковые (PN 6-63)

  • Плоские привариваются к трубе с лицевой и внутренней стороны трубы, способны выдерживать давление в системе py от 0,1 до 2,5 МПа. Тип — 01, 02.

  • Воротниковые модели имеют специальный конический выступ, привариваются к трубе встык сплошным или V-швом. Номинальное давление в системе — до 6,3МПа. Тип — 11, 21.

При DN 700 исполнение B (1) до PN 63 кгс/см². До PN 40 рассчитаны исполнения C (4), D (5), E (2), F (3), L (8) и M (9). Исполнения фланцев под линзовую прокладку и под прокладку овального сечения не предполагают DN 800 мм.


Размеры плоских и воротниковых фланцев DN 900 по ГОСТ 33259-15

Тип PN D₂ b D d Dₘ Dₙ H h d n D₁ Вес Болт Шпилька
Плоский (01) 6 880 32 975 820 - - - 5 30 24 920 46,1 М27х110 М27х140
      10 905 42 1010 820 - - - 5 39 24 950 79,2 М30х140 М30х170
16 905 54 1020 820 - - - 5 39 24 950 104,4 М36х160 М36х210
25 930 68 1075 820 - - - 5 45 24 990 181,4 М42х200 М42х240
Воротниковый (11) 6 880 24 975 792 842 826 65 5 30 24 920 56,2 М27х110 М27х130

10 905 32 1010 792 850 826 80 5 33 24 950 87.2 М30х110 М30х150
16 905 50 1020 792 855 826 100 5 39 24 950 131 М36х150 М36х200
25 930 60 1075 790 864 826 140 5 45 24 990 215 М42х180 М42х240
40 960 76 1135 795 - 826 195 5 56 24 1030 367,4 - М52х300
63 960 90 1165 785 - 826 230 5 62 24 1050 464 - М56х340

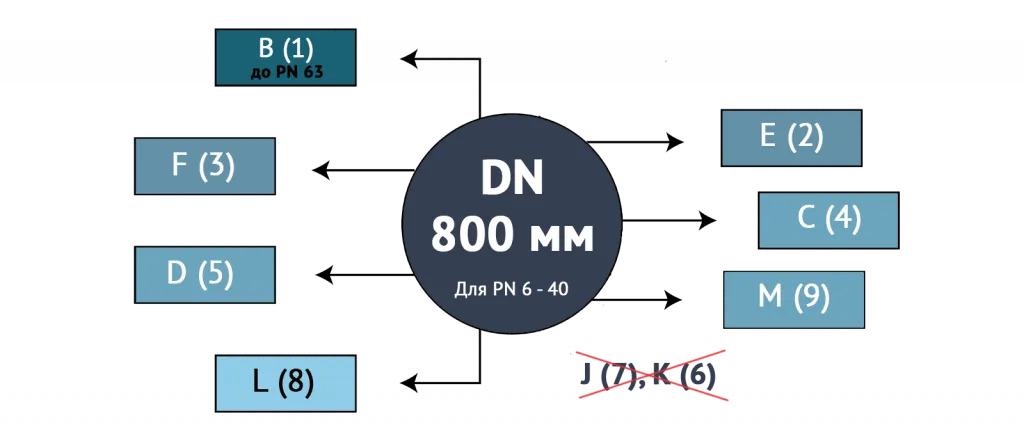

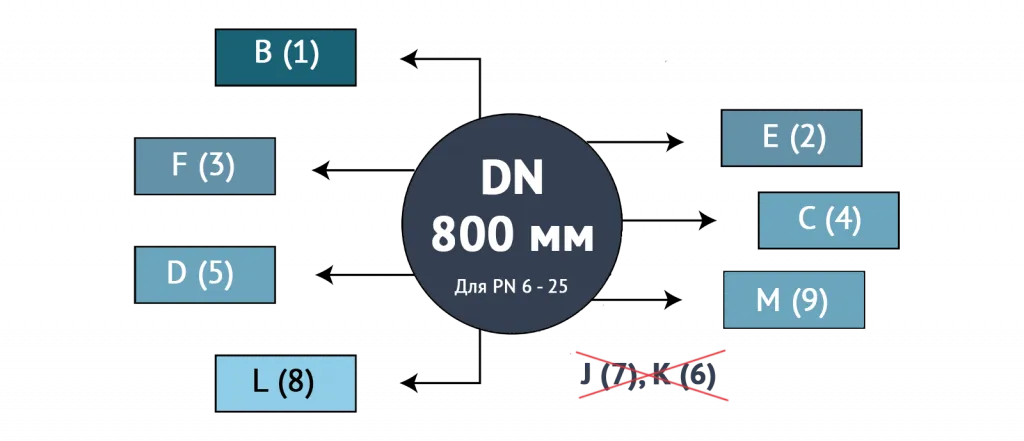

Какие исполнения фланцев существуют для DN 800 мм?

Доступные исполнения для плоских фланцев Доступные исполнения для воротниковых фланцев
DN 800.png
DN 800.png


Применяют в магистральном и технологическом трубопроводе на местах стыковки труб, арматуры и патрубков в промышленном и коммерческом секторе. Обеспечивают прочное и надежное фланцевое соединение.

Узнать актуальные цены на фланцы Ду800 мм можно на сайте или у наших специалистов по указанному телефону.
