Фланец воротниковый 40-40-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015 (ОНИКС)
700 руб.
- Санкт-Петербург, ул. Домостроительная, д.3 Д 850 шт
- Екатеринбург, ул. Ереванская, д.6 52 шт
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000067592
-
Тип присоединения:
воротниковый -
Диаметр (DN):
40 -
Давление (PN):
40 -
Исполнение:
B -
Сталь:
09Г2С -
Стандарт:
33259-15 -
Производитель:
ОНИКС -
Толщина фланца (b):
19 -
Внешний диаметр (D):
145 -
Внутренний диаметр (d1):
38 -
Высота зеркала (h):
3 -
Диаметр болтового отверстия (d):
18 -
Высота фланца (H):
48 -
Кол-во болтовых отверстий (n):
4 -
Меж.центровое расстояние (D1):
110 -
Вес:
2,19 -
D2:
88 -
Диаметр основания воротника (Dm):
64 -
Диаметр воротника (Dn):
46 -
Альтернативное название:
Воротниковый фланец 40-40-11-1-B-ст 09Г2С-IV ОНИКС -
Базовая единица:
шт -
Доп. описание товара:

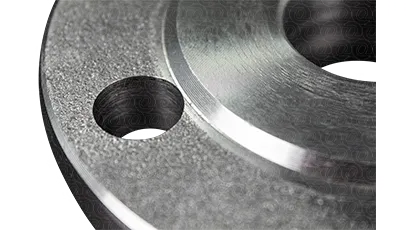

Местами (со стороны воротника и на торце) возможна частичная мех.обработка. Зеркало уплотнительная поверхность) полностью обработана! Фланцы изготовлены из поковок КП245 по ГОСТ 8479. Температура применения от -70 до 475 °C. -
Идентификатор группы:
Фланец воротниковый 40-40-11-1-ст 09Г2С-IV
Описание

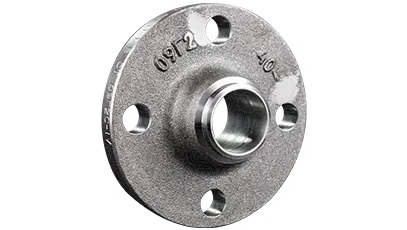

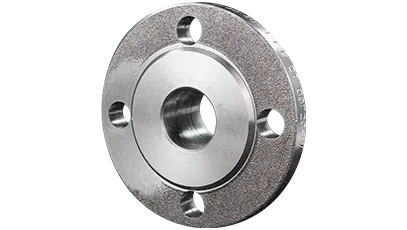

Воротниковый фланец Фланец воротниковый 40-40-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015 рассчитан на применение в трубопроводных узлах, где требуется надёжное разъёмное соединение. Деталь приваривается к трубе встык, после чего фланцевое соединение стягивается крепежом через предусмотренные отверстия.
В качестве материала используется сталь 09Г2С. Для трубопроводных деталей эта марка востребована благодаря хорошей свариваемости и способности сохранять рабочие свойства в широком диапазоне эксплуатационных условий.
Размерное обозначение позиции — DN 40 при PN 40; исполнение — B.
Геометрические и справочные параметры: наружный диаметр D — 145 мм; внутренний диаметр d1 — 38 мм; высота зеркала h — 3 мм; предусмотрено 4 болтовых отверстия; масса — 2,19 кг; толщина фланца b — 19 мм.
Изделие подходит для новых трубопроводных линий и замены существующих деталей при ремонте.
Перед установкой важно сверить DN, PN, исполнение, присоединительные размеры и требования проектной документации.
Компактный DN делает позицию актуальной для трубопроводов малого диаметра, приборных обвязок и локальных участков, если это соответствует проекту.
Изделие соответствует размерному ряду ГОСТ 33259-2015; в наименовании также указана группа контроля IV.
Для данного значения PN при комплектации узла важно точно сопоставить исполнение уплотнительной поверхности и присоединительные размеры ответного фланца. Заказ можно оформить сразу в карточке товара: добавьте позицию в корзину и завершите покупку на сайте. Интернет-заказы рассматриваются в приоритетной очереди.
