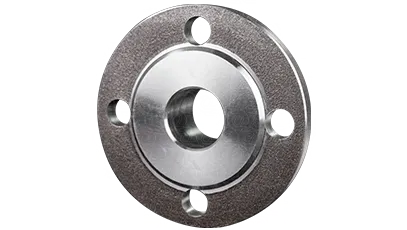

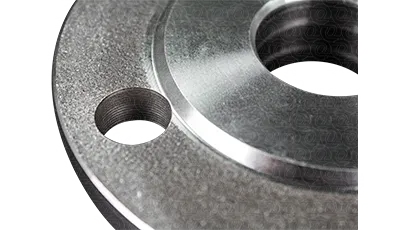

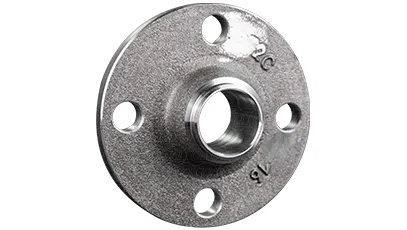

Фланец воротниковый 40-16-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015 (ОНИКС)

Фланец воротникового типа DN 40 PN 16 из стали 09Г2С предназначен для формирования фланцевых узлов на трубопроводе. Воротник обеспечивает участок для стыковой сварки с трубой, а плоскость фланца — основу для последующего болтового соединения.

Конструктивные параметры привязаны к ГОСТ 33259-2015, в товарном наименовании отражена группа контроля IV.

По данным таблицы фланец имеет номинальный диаметр DN 40, давление PN 16 и исполнение B.

Геометрические и справочные параметры: предусмотрено 4 болтовых отверстия; масса — 1,85 кг; толщина фланца b — 16 мм; наружный диаметр D — 145 мм; внутренний диаметр d1 — 38 мм; высота зеркала h — 3 мм.

Материал — низколегированная конструкционная сталь 09Г2С. Эта марка широко применяется для сварных конструкций благодаря сочетанию прочности, пластичности и хорошей свариваемости, в том числе при эксплуатации в условиях пониженных температур.

Компактный DN делает позицию актуальной для трубопроводов малого диаметра, приборных обвязок и локальных участков, если это соответствует проекту.

Позиция может использоваться при сборке технологических трубопроводов, линий подачи рабочих сред, узлов с запорной и регулирующей арматурой, а также при присоединении оборудования, если проектом предусмотрен соответствующий тип фланца.

Сочетание DN и PN позволяет быстро отнести позицию к нужному типоразмеру при проектной и закупочной комплектации.

Заказать эту позицию можно непосредственно на сайте: положите товар в корзину, укажите необходимое количество и оформите заказ. Интернет-заказы обрабатываются приоритетно.
