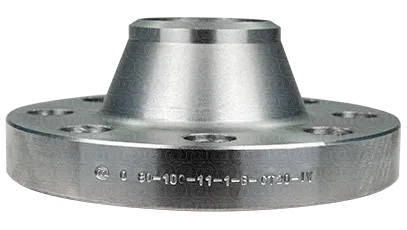

Фланец воротниковый 80-100-11-1-B-ст 20-IV ГОСТ 33259-2015

Фланец воротникового типа DN 80, PN 100 из стали 20 соответствует ГОСТ 33259-2015. Конструкция с приварной шейкой используется для соединения труб и оборудования через болтовое фланцевое сопряжение.

В обозначении этой модификации предусмотрены исполнение B, ряд 1.

Исполнение определяет конфигурацию сопрягаемой поверхности, поэтому ответный фланец и уплотнение должны подбираться с учётом совместимости. Геометрические данные фланца: наружный диаметр D — 230 мм, внутренний диаметр d1 — 75 мм, толщина фланцевой части b — 34 мм, высота зеркала h — 3 мм, количество болтовых отверстий — 8, масса — 9,98 кг. Эти значения помогают проверить совместимость с ответной частью, крепежом и монтажным пространством. Основа изделия — углеродистая сталь 20. Её применяют в трубопроводной арматуре и соединительных деталях при условиях, допускающих использование углеродистой стали. Конструкция рассчитана на работу в составе сварного трубопровода с разъёмным фланцевым стыком. Это позволяет организовать обслуживаемое соединение при условии корректного подбора всех элементов узла. Чтобы фланцевый узел собрался без доработок, рекомендуется заранее сверить обозначение изделия, исполнение, размеры, отверстия под крепёж и параметры ответной детали. При сравнении с проектом следует учитывать обозначение по ГОСТ 33259-2015 и фактические характеристики конкретной позиции.
