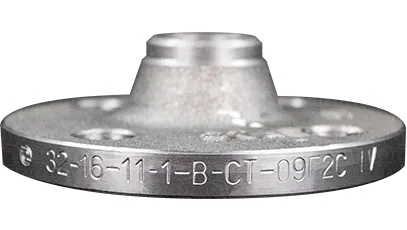

Фланец воротниковый 32-16-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015

642 руб.

В корзине

Справочная информация

ГОСТ

Сертификат

Характеристики

Артикул

ФВ33093216

Сталь

09Г2С

Стандарт

33259-2015

Диаметр (DN)

32

Давление (PN)

16

Толщина фланца (b)

15

Внешний диаметр (D)

135

Внутренний диаметр (d1)

31

Высота воротника (H1)

6

Высота зеркала (h)

2

Диаметр болтового отверстия (d)

18

Высота фланца (H)

42

Тип присоединения

воротниковый

Кол-во болтовых отверстий (n)

4

Меж.центровое расстояние (D1)

100

Исполнение

B

D2

78

Диаметр основания воротника (Dm)

55

Диаметр воротника (Dn)

39

Вес

1.54
