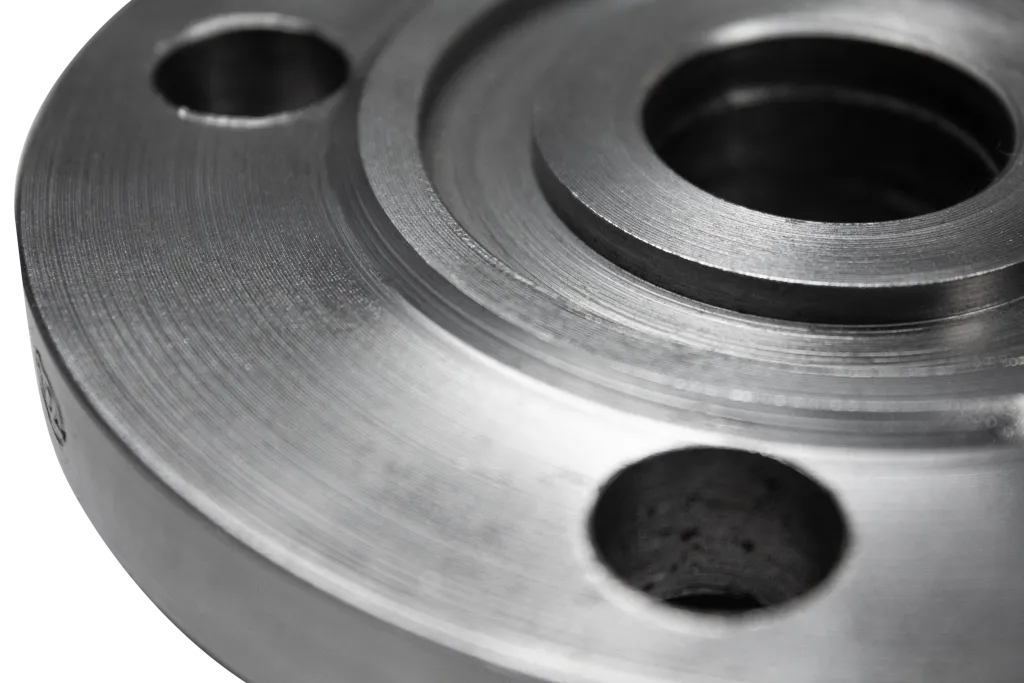

Исполнение фланца определяет тип уплотнительной поверхности фланцевого соединения. ГОСТ 33259-2015 устанавливает 10 основных типов исполнений, каждый из которых предназначен для конкретных условий эксплуатации и видов уплотнительных прокладок.
До введения нового стандарта в апреле 2016 года использовался ГОСТ 12815-80, который предусматривал 9 типов исполнений. В новой редакции добавлено исполнение "А" (плоскость), а остальные формы сохранены с изменением обозначений для унификации с международными стандартами.
Выбор конкретного исполнения зависит от нескольких факторов: типа используемой прокладки, рабочих параметров среды (давление, температура), а также от исполнения ответного фланца присоединяемого оборудования. Правильный подбор исполнения обеспечивает надежность и долговечность фланцевого соединения.
Компания «ОНИКС» предлагает полный ассортимент фланцев во всех исполнениях согласно ГОСТ 33259-2015. Наша продукция доступна со складов в Москве, Санкт-Петербурге и Екатеринбурге по конкурентным ценам непосредственно от производителя.
Мы обеспечиваем строгое соответствие всей продукции требованиям стандартов и предоставляем необходимую техническую документацию. Каждое изделие проходит многоступенчатый контроль качества на всех этапах производства.
Исполнения фланцев по ГОСТ 33259-2015

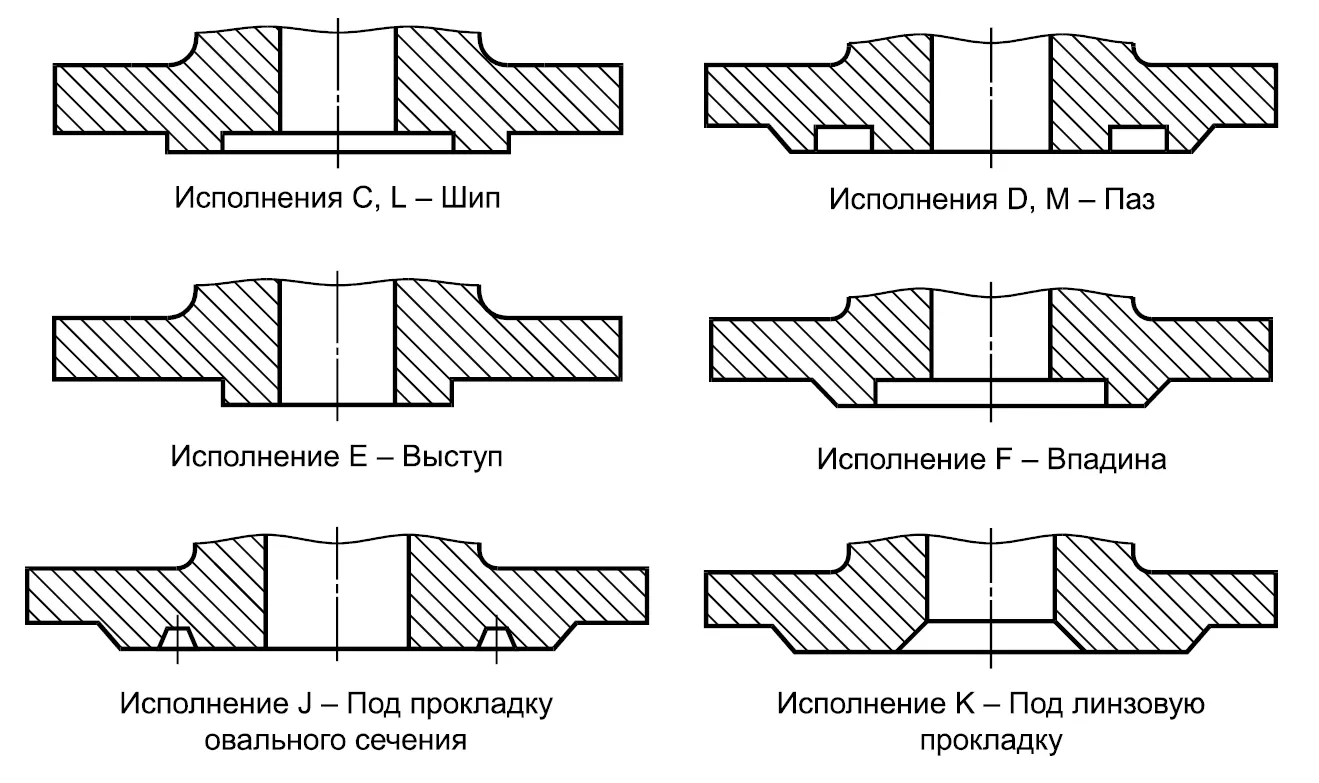

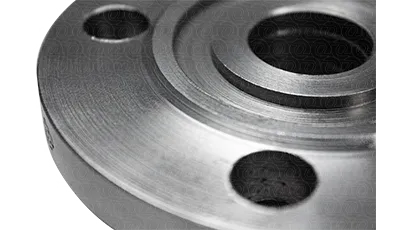

| Исполнение | Описание | Область применения |
|---|---|---|
| A - Плоскость | Плоская уплотнительная поверхность | Универсальное применение для стандартных условий |
| B - Соединительный выступ | Выступ на уплотнительной поверхности | Наиболее распространенное исполнение |
| E - Выступ | Соответствует впадине исполнения F, образует соединение выступ-впадина | Повышенные требования к герметичности |
| F - Впадина | Соответствует выступу исполнения E, образует соединение выступ-впадина | Повышенные требования к герметичности |
| C - Шип | Соответствует пазу исполнения D, образует замковое соединение шип-паз | Особо ответственные узлы, вибрационные нагрузки |
| D - Паз | Соответствует шипу исполнения C, образует замковое соединение шип-паз | Особо ответственные узлы, вибрационные нагрузки |
| L - Шип под фторопласт | Соответствует пазу исполнения M, предназначен для фторопластовых прокладок | Агрессивные среды, химическая промышленность |
| M - Паз под фторопласт | Соответствует шипу исполнения L, предназначен для фторопластовых прокладок | Агрессивные среды, химическая промышленность |
| J - Под овальную прокладку | Конструкция для прокладок овального сечения, парное исполнение J-J | Высокие давления, энергетика |
| K - Под линзовую прокладку | Специальный профиль для линзовых прокладок, парное исполнение K-K | Особые условия эксплуатации |
