Фланец воротниковый 15-63-11-1-J-ст 20-IV ГОСТ 33259-2015

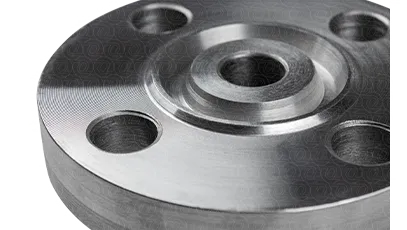

Фланец DN 15 PN 63 воротникового типа выполнен из стали 20 по ГОСТ 33259-2015. Деталь предназначена для участков, где проектом предусмотрено приварное фланцевое присоединение.

В обозначении этой модификации предусмотрены исполнение J.

Исполнение определяет конфигурацию сопрягаемой поверхности, поэтому ответный фланец и уплотнение должны подбираться с учётом совместимости. Для данного типоразмера указаны следующие параметры: наружный диаметр D — 105 мм, внутренний диаметр d1 — 12-12,43 мм, масса — 1,15 кг. Эти значения помогают проверить совместимость с ответной частью, крепежом и монтажным пространством.

Сталь 20 относится к углеродистым конструкционным сталям и широко применяется для изготовления сварных деталей трубопроводов. При выборе материала учитывают свойства рабочей среды и требования проекта к коррозионной стойкости. Конструкция рассчитана на работу в составе сварного трубопровода с разъёмным фланцевым стыком. Это позволяет организовать обслуживаемое соединение при условии корректного подбора всех элементов узла. Подбор выполняют не только по DN и PN: значение имеют исполнение, ряд, наружный и внутренний диаметры, толщина, количество отверстий и требования к материалу. Стандарт ГОСТ 33259-2015 используется как основа для проверки исполнения, номинальных параметров и присоединительной геометрии изделия.

Для оформления заказа добавьте нужную позицию в корзину и завершите покупку на сайте. Заказы, поступившие через сайт, обрабатываются в приоритетном порядке.
