Фланцы без кольца

Технические характеристики

Тип фланца Свободный без кольца
Стандарт ГОСТ 33259-2015
Конструкция с буртиком под приварку
Присоединение свободное с приварным кольцом
Материалы сталь 20, 09Г2С, 12Х18Н10Т
Условное давление Py 0,1-2,5 МПа (1,0-25 кгс/см²)
Температура среды от -70 до +600°C
Диапазон размеров DN10 - DN600

Области применения

Трубопроводные системы
Химическая промышленность
Энергетика
Нефтегазовая отрасль
Судостроение
Пищевая промышленность
Водоснабжение и канализация
Системы отопления
Агрегаты и машины

Стойкость к воздействиям

Коррозионные среды
Высокие температуры
Низкие температуры
Механические нагрузки
Вибрация
Гидроудары

На сайте указаны розничные цены. При оптовой покупке возможна скидка до 30%. Отправьте заявку на расчет

Наименование Тип присоединения
Диаметр (DN)
Давление (PN)
Сталь
Цена
Фланец свободный
500-25-02-1-09Г2С-IV
Тип присоединениясвободный Диаметр (DN)500 Давление (PN)25 Сталь09Г2С
53 320 ₽
Фланец свободный
500-25-02-1-ст 20-IV
Тип присоединениясвободный Диаметр (DN)500 Давление (PN)25 СтальСт.20
50 538 ₽
Фланец свободный
450-25-02-1-09Г2С-IV
Тип присоединениясвободный Диаметр (DN)450 Давление (PN)25 Сталь09Г2С
46 774 ₽
Фланец свободный
450-25-02-1-ст 20-IV
Тип присоединениясвободный Диаметр (DN)450 Давление (PN)25 СтальСт.20
44 252 ₽
Фланец свободный
500-16-02-1-09Г2С-IV
Тип присоединениясвободный Диаметр (DN)500 Давление (PN)16 Сталь09Г2С
37 658 ₽
Фланец свободный
500-16-02-1-ст 20-IV
Тип присоединениясвободный Диаметр (DN)500 Давление (PN)16 СтальСт.20
36 079 ₽
Фланец свободный
500-10-02-1-09Г2С-IV
Тип присоединениясвободный Диаметр (DN)500 Давление (PN)10 Сталь09Г2С
34 836 ₽
Фланец свободный
500-10-02-1-ст 20-IV
Тип присоединениясвободный Диаметр (DN)500 Давление (PN)10 СтальСт.20
33 343 ₽
Фланец свободный
450-16-02-1-09Г2С-IV
Тип присоединениясвободный Диаметр (DN)450 Давление (PN)16 Сталь09Г2С
30 465 ₽
Фланец свободный
500-6-02-1-09Г2С-IV
Тип присоединениясвободный Диаметр (DN)500 Давление (PN)6 Сталь09Г2С
30 465 ₽
Показать еще

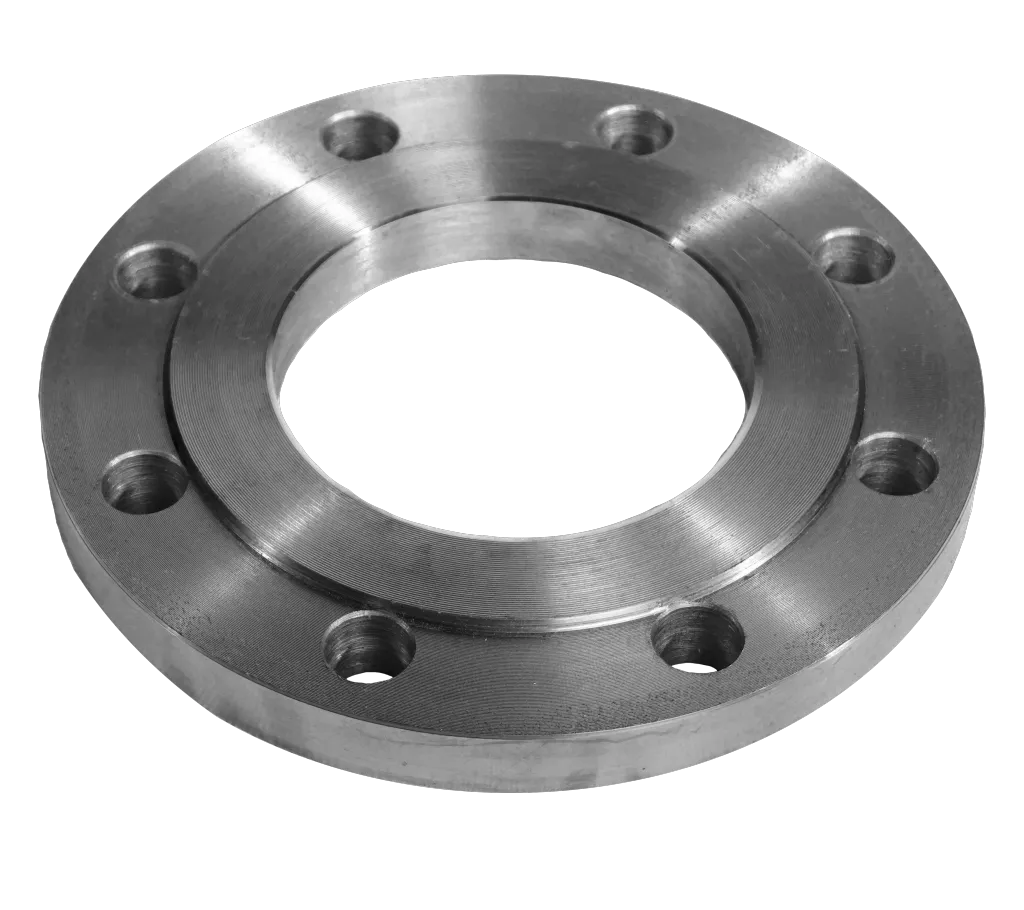

Свободные фланцы без кольца

Свободные фланцы без кольца

Компания «ОНИКС» — производитель свободных фланцев без кольца со складами в Екатеринбурге, Санкт-Петербурге и Москве. Наша продукция соответствует нормативам ГОСТ 33259-2015. Предлагаем приобрести свободные фланцы без кольца для различных инженерных систем по цене производителя с гарантией качества.

Свободные фланцы без кольца — это надежный и удобный тип соединительных деталей, широко применяемый в трубопроводных системах. Они рассчитаны на температуру рабочей среды от -30 до +300 °С и предназначены для использования при давлении не более 2,5 МПа. Такие фланцы обеспечивают удобство монтажа, особенно в труднодоступных местах, и снижают нагрузку на соединения.

Конструктивные особенности

В отличие от стандартных свободных фланцев, которые комплектуются приварным кольцом, фланцы без кольца имеют упрощенную конструкцию. Они представляют собой плоский диск с отверстиями под болты и специальным креплением для непосредственного монтажа на трубу или оборудование. Это решение позволяет сократить количество деталей в соединении и упростить процесс установки.

Свободные фланцы без кольца применяются в коммунальных и промышленных трубопроводах, в том числе в системах теплоснабжения, водоснабжения и других инженерных коммуникациях с умеренными рабочими параметрами. Наша компания более 19 лет поставляет стальные фланцы различных конструкций, включая свободные фланцы без кольца из стали 20 по ГОСТ 33259-2015.

Техническая документация

ГОСТ 33259-2015

Фланцы арматуры, соединительных частей и трубопроводов до pn 250

Скачать PDF

Каталог продукции

Полный перечень фланцев и технических характеристик

Скачать PDF

Сертификат соответствия

Подтверждение соответствия требованиям ГОСТ

Скачать PDF

Отличия ГОСТ 33259 от ГОСТ 12815

Список основных различий двух стандартов

Читать статью

Материалы изготовления свободных фланцев

Углеродистая сталь

Сталь 20 для стандартных условий эксплуатации с неагрессивными средами.

Легированная сталь

Сталь 09Г2С для повышенных температур и давлений.

Нержавеющая сталь

12Х18Н10Т, 10Х17Н13М2Т для агрессивных сред и химической промышленности.

Чугун

СЧ20, ВЧ50 для систем водоснабжения и отопления с низким давлением.

Технические характеристики свободных фланцев

Диапазон размеров

Диаметр условного прохода — от Ду10 до Ду600 мм.

Номинальное давление

До 2,5 МПа (25 бар) в зависимости от диаметра и материала.

Температурный режим

Температура рабочей среды — от -30 до +300 °С.

Материалы

Углеродистая, легированная, нержавеющая сталь, чугун.

Почему выбирают свободные фланцы от ОНИКС

Широкий ассортимент

В нашем каталоге представлены фланцы всех типов и размеров. Вы можете подобрать стандартную модель или заказать изготовление нестандартных фланцев по вашим чертежам.

Перейти в каталог

Контроль качества

Все фланцы изготавливаются в соответствии с ГОСТами, проходят многоступенчатый контроль качества. На всю продукцию предоставляется гарантия.

Смотреть сертификаты

Собственные склады

Наличие собственных складов в Москве, Санкт-Петербурге и Екатеринбурге позволяет организовать быструю доставку по всей России.

Условия доставки

Актуальный прайс-лист

Мы регулярно обновляем цены и предлагаем специальные условия для постоянных клиентов. Получите актуальный прайс-лист на всю продукцию.

Скачать прайс-лист

Свободные фланцы в промышленных системах

Полезная информация

Что такое свободный фланец на приварном кольце?

Что такое свободный фланец на приварном кольце?

В статье расскажем, где используется свободный фланец, как происходит монтаж, какие существуют аналоги свободного фланца в международных стандартах.

Читать статью →
КЕЙС: свободные фланцы с буртом из алюминия по ОСТ

КЕЙС: свободные фланцы с буртом из алюминия по ОСТ

Заказ для химического предприятия был выполнен на нашем производстве в Санкт-Петербурге из деформированного сплава АМг5, легированного магнием. Бурты 2-го исполнения с уплотнительной поверхностью "паз" изготовлены в комплекте со свободными фланцами трубопроводов по тому же ОСТ 26-01-1169-82.

На данный момент, производственные мощности ОНИКС могут обрабатывать заказы по ОСТ 26-01-1169-82 до 150 диаметра включительно.

В чем преимущества фланцев из алюминия? Какие технические особенности существуют в процессе производства? Об этом и многом другом расскажем в статье.

Читать статью →
