Фланцевые кольца

Фланцы стальные приварные - вид 1
Фланцы стальные приварные - вид 2
Фланцы стальные приварные - вид 3

Технические характеристики

Диаметры DN10 - DN500
Рабочее давление До 25 кгс/см²
Стандарт ГОСТ 33259-2015
Контроль качества Сертификаты

Области применения

Нефтегазовая промышленность
Химическая промышленность
Энергетика
Водоснабжение
Системы отопления
Машиностроение

Почему выбирают фланцы Оникс

Условия заказа От 10 000 руб.
Доставка До ТК бесплатно
Производство 3 000 м² площадей
Экспертность 19 лет на рынке
Видео о фланцах Статьи о фланцах
Download price iconСкачать прайс-лист New app iconОформить заявку

На сайте указаны розничные цены. При оптовой покупке возможна скидка до 30%. Отправьте заявку на расчет
Наименование Тип присоединения
Диаметр (DN)
Давление (PN)
Исполнение
Сталь
Цена
Кольцо стальное
600-25-02-2-M-09Г2С-IV 		Тип присоединения Диаметр (DN)600 Давление (PN)25 ИсполнениеM Сталь09Г2С
59 190 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    0 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    0 шт

  • Екатеринбург, ул. Ереванская, д.6

    0 шт
Кольцо стальное
600-16-02-2-M-09Г2С-IV 		Тип присоединения Диаметр (DN)600 Давление (PN)16 ИсполнениеM Сталь09Г2С
47 818 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    0 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    0 шт

  • Екатеринбург, ул. Ереванская, д.6

    0 шт
Кольцо стальное
600-16-02-2-L-09Г2С-IV 		Тип присоединения Диаметр (DN)600 Давление (PN)16 ИсполнениеL Сталь09Г2С
47 818 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    0 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    0 шт

  • Екатеринбург, ул. Ереванская, д.6

    0 шт
Кольцо стальное
600-16-02-2-D-09Г2С-IV 		Тип присоединения Диаметр (DN)600 Давление (PN)16 ИсполнениеD Сталь09Г2С
47 818 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    0 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    0 шт

  • Екатеринбург, ул. Ереванская, д.6

    0 шт
Кольцо стальное
600-16-02-2-C-09Г2С-IV 		Тип присоединения Диаметр (DN)600 Давление (PN)16 ИсполнениеC Сталь09Г2С
47 818 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    0 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    0 шт

  • Екатеринбург, ул. Ереванская, д.6

    0 шт
Кольцо стальное
600-16-02-2-M-ст 20-IV 		Тип присоединения Диаметр (DN)600 Давление (PN)16 ИсполнениеM Стальст.20
46 038 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    0 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    0 шт

  • Екатеринбург, ул. Ереванская, д.6

    0 шт
Кольцо стальное
600-16-02-2-L-ст 20-IV 		Тип присоединения Диаметр (DN)600 Давление (PN)16 ИсполнениеL Стальст.20
46 038 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    0 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    0 шт

  • Екатеринбург, ул. Ереванская, д.6

    0 шт
Кольцо стальное
600-16-02-2-D-ст 20-IV 		Тип присоединения Диаметр (DN)600 Давление (PN)16 ИсполнениеD Стальст.20
46 038 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    0 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    0 шт

  • Екатеринбург, ул. Ереванская, д.6

    0 шт
Кольцо стальное
600-16-02-2-C-ст 20-IV 		Тип присоединения Диаметр (DN)600 Давление (PN)16 ИсполнениеC Стальст.20
46 038 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    0 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    0 шт

  • Екатеринбург, ул. Ереванская, д.6

    0 шт
Кольцо стальное
600-16-02-2-F-09Г2С-IV 		Тип присоединения Диаметр (DN)600 Давление (PN)16 ИсполнениеF Сталь09Г2С
43 609 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    0 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    0 шт

  • Екатеринбург, ул. Ереванская, д.6

    0 шт
Показать еще
Фланцевые кольца к свободным фланцам

Фланцевые кольца к свободным фланцам

Компания «ОНИКС» — производитель фланцевых колец для свободных фланцев со складами в Екатеринбурге, Санкт-Петербурге и Москве. Наша продукция соответствует нормативам ГОСТ 33259-2015 (заменяет ГОСТ 12822-80). Предлагаем приобрести фланцевые кольца для различных инженерных систем по цене производителя с гарантией качества, а также экспертную поддержку по подбору деталей для ваших проектов.

Фланцевые кольца — это стальные детали для формирования крепежных узлов между участками труб и различными устройствами. Они представляют собой часть свободного фланца, которую приваривают встык к ответному патрубку. Основные параметры фланцевых колец включают марку материала, диаметр изделия и рабочее давление в трубопроводной системе, где будет установлено кольцо.

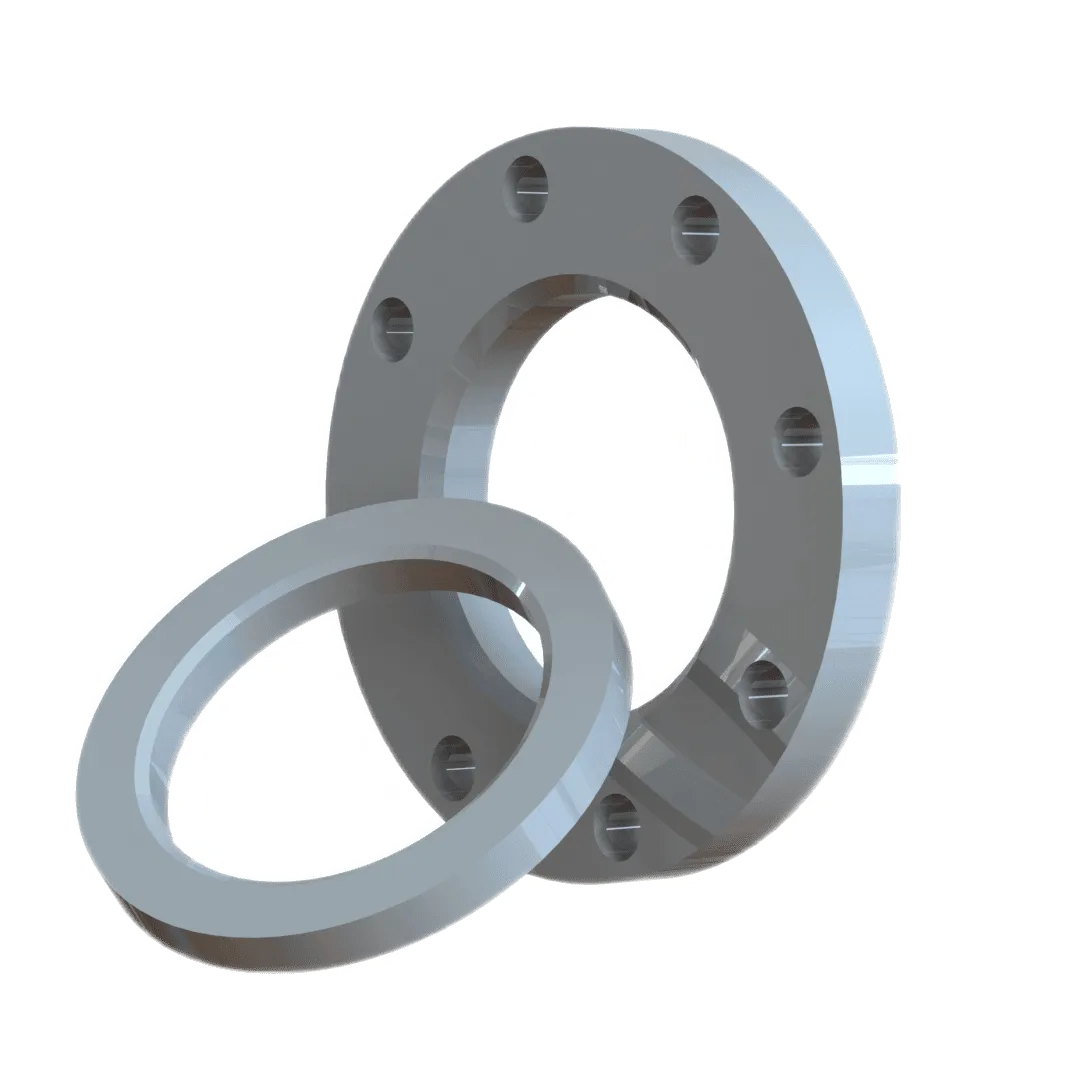

Свободный фланец состоит из двух основных элементов: кольца и фланцевого диска с отверстиями под болты или шпильки. При монтаже сначала кольцо присоединяют к трубе методом сварки, обеспечивая герметичную стыковку конструктивных элементов. Затем на кольцо надевают фланцевый стальной диск — между этими элементами нет жесткого крепления, но точное соответствие наружного диаметра кольца и внутреннего диаметра диска гарантирует плотную посадку в крепежном узле.

Завершающим этапом является соединение с другим фланцем через резьбовые метизы с обязательной установкой прокладки между рабочими поверхностями (зеркалами) для исключения протечек. Важным преимуществом такой конструкции является возможность комбинирования материалов — диск может быть из стали обыкновенного качества, а кольцо — из легированной стали, устойчивой к агрессивным условиям эксплуатации, при этом сам фланец располагается вне зоны контакта с рабочей средой.

Типы свободных фланцев по ГОСТ 33259-2015

Тип Конструкция Применение
Тип 02 Комплектуется приварным кольцом. У фланца и кольца должен быть одинаковый условный диаметр. Для частого демонтажа в труднодоступных местах
Тип 03 Комплектуется отбортовкой для соединения с тонкостенными трубами. Для труб с тонкими стенками и низким давлением
Тип 04 С хомутом под приварку для повышенной прочности соединения. Для систем с вибрацией и динамическими нагрузками
