Компенсатор фланцевый Чеглок Ду100 Ру10-16 ст-12Х18Н10Т (NBR)

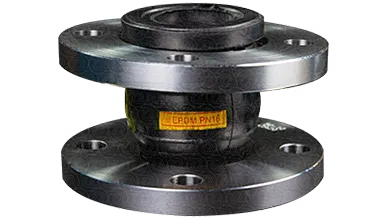

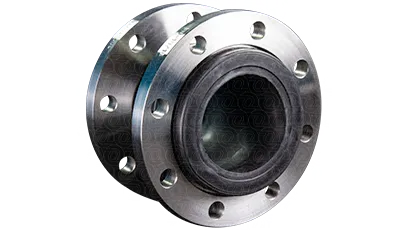

Компенсатор фланцевый Чеглок Ду100 Ру10-16 ст-12Х18Н10Т (NBR) — фланцевый резиновый компенсатор с эластомерной вставкой NBR для трубопровода DN 100 на номинальное давление PN 16. Изделие применяют в инженерных и технологических системах, где требуется создать гибкое фланцевое соединение и снизить передачу вибрации и монтажных воздействий на соседние элементы трубопровода.

В компенсирующем элементе используется NBR. Материал сочетает эластичность с хорошей стойкостью к маслам и ряду топливных сред, поэтому подходит для соответствующих технологических систем при подтвержденной химической совместимости.

Геометрия конкретного типоразмера: L = 148 мм, b = 19 мм, D = 215 мм, диаметр отверстия под крепеж 18 мм. Конструкцией предусмотрено 8 болтовых отверстий по межцентровому диаметру D1 180 мм; вес компенсатора составляет 7,5 кг. Металлические элементы изготовлены из нержавеющей стали 12Х18Н10Т. Такое исполнение актуально для трубопроводов, где углеродистая сталь не обеспечивает требуемой коррозионной стойкости.

Для точного подбора компенсатора важна совокупность значений: DN 100, PN 16, NBR, исполнение B, строительная длина 148 мм, D1 180 мм и материал фланцев 12Х18Н10Т.

Изделие применяют для снижения вибрационных нагрузок и компенсации допустимых перемещений трубопровода.

Монтаж должен выполняться с учетом положения опор, направления нагрузок и рекомендаций по затяжке крепежа.

Масса изделия составляет 7,5 кг, что удобно учитывать при расчете веса поставки, складировании и подготовке монтажных работ.
