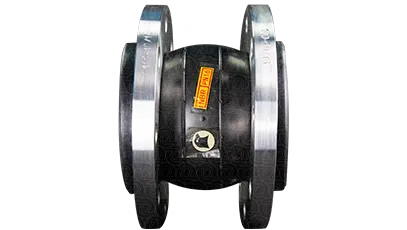

Компенсатор фланцевый Чеглок Ду150 Ру10-16 ст-20 (NBR)

Компенсатор фланцевый Чеглок Ду150 Ру10-16 ст-20 (NBR) предназначен для фланцевого монтажа на трубопроводах DN 150 с номинальным давлением PN 16. Эластомер NBR формирует гибкую часть компенсатора и подходит для систем, где наряду с упругостью требуется стойкость материала к маслам и нефтепродуктам при подтвержденной совместимости с конкретной рабочей средой.

В компенсирующем элементе используется NBR. Материал сочетает эластичность с хорошей стойкостью к маслам и ряду топливных сред, поэтому подходит для соответствующих технологических систем при подтвержденной химической совместимости.

Размерные характеристики этой модификации помогают отличить ее от соседних типоразмеров: строительная длина 178 мм, внешний диаметр 280 мм, толщина фланца 21 мм, D1 240 мм, отверстия Ø22 мм в количестве 8.

Масса компенсатора — 12,4 кг.

В металлической части используется сталь 20. Эта марка широко применяется в трубопроводной арматуре и соединительных деталях благодаря технологичности и понятным эксплуатационным свойствам.

В спецификации позицию можно обозначить как компенсатор фланцевый Чеглок DN 150, PN 16, NBR, исполнение B, фланцы Ст.20. Монтажные размеры позволяют отличить нужный вариант от соседних типоразмеров.

При проектировании узла компенсатор следует рассматривать вместе с трубопроводом, опорами и присоединительной арматурой. Совпадение размеров фланцев и корректная установка помогают избежать лишних напряжений в гибком элементе.

Масса изделия составляет 12,4 кг, что удобно учитывать при расчете веса поставки, складировании и подготовке монтажных работ.

Если характеристики соответствуют вашей спецификации, добавьте компенсатор в корзину и отправьте заказ через сайт. Онлайн-заявки передаются в приоритетную обработку.
