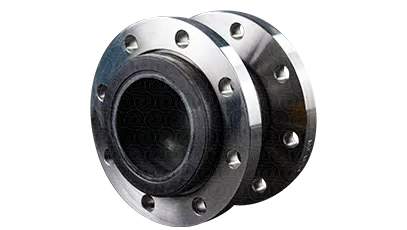

Компенсатор фланцевый Чеглок Ду350 Ру16 ст-20 (NBR)

Компенсатор фланцевый Чеглок Ду350 Ру16 ст-20 (NBR) — фланцевый резиновый компенсатор с эластомерной вставкой NBR для трубопровода DN 350 на номинальное давление PN 16. Изделие применяют в инженерных и технологических системах, где требуется создать гибкое фланцевое соединение и снизить передачу вибрации и монтажных воздействий на соседние элементы трубопровода.

Геометрия конкретного типоразмера: L = 245 мм, b = 30 мм, D = 520 мм, диаметр отверстия под крепеж 26 мм. Конструкцией предусмотрено 12 болтовых отверстий по межцентровому диаметру D1 470 мм; вес компенсатора составляет 47,7 кг.

В компенсирующем элементе используется NBR. Материал сочетает эластичность с хорошей стойкостью к маслам и ряду топливных сред, поэтому подходит для соответствующих технологических систем при подтвержденной химической совместимости.

В спецификации позицию можно обозначить как компенсатор фланцевый Чеглок DN 350, PN 16, NBR, исполнение B, фланцы Ст.20. Монтажные размеры позволяют отличить нужный вариант от соседних типоразмеров.

В металлической части используется сталь 20. Эта марка широко применяется в трубопроводной арматуре и соединительных деталях благодаря технологичности и понятным эксплуатационным свойствам.

Изделие применяют для снижения вибрационных нагрузок и компенсации допустимых перемещений трубопровода.

Монтаж должен выполняться с учетом положения опор, направления нагрузок и рекомендаций по затяжке крепежа.

Указанная масса 47,7 кг помогает заранее оценить общий вес партии и требования к транспортировке.
